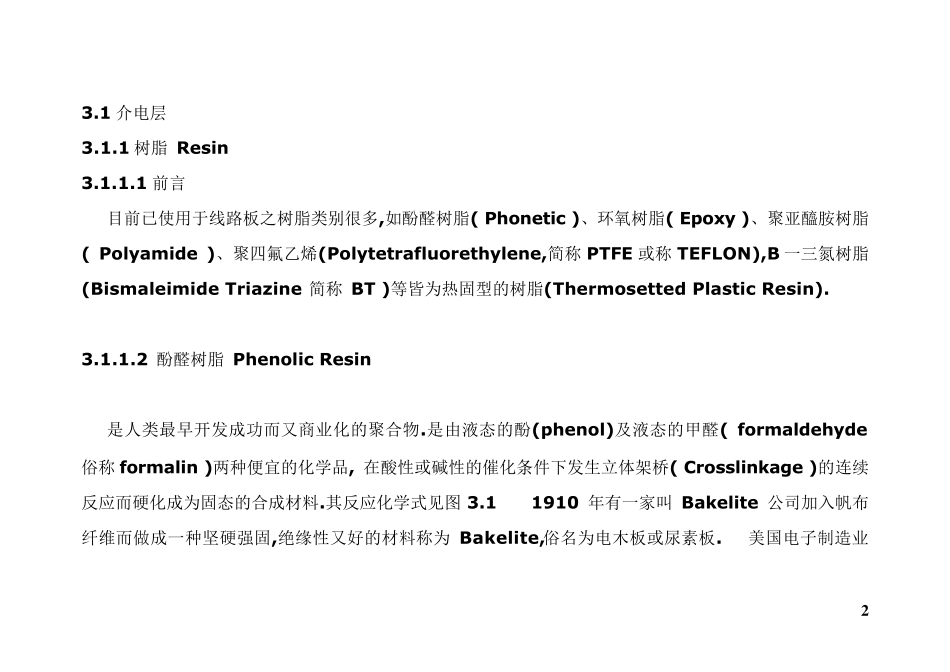

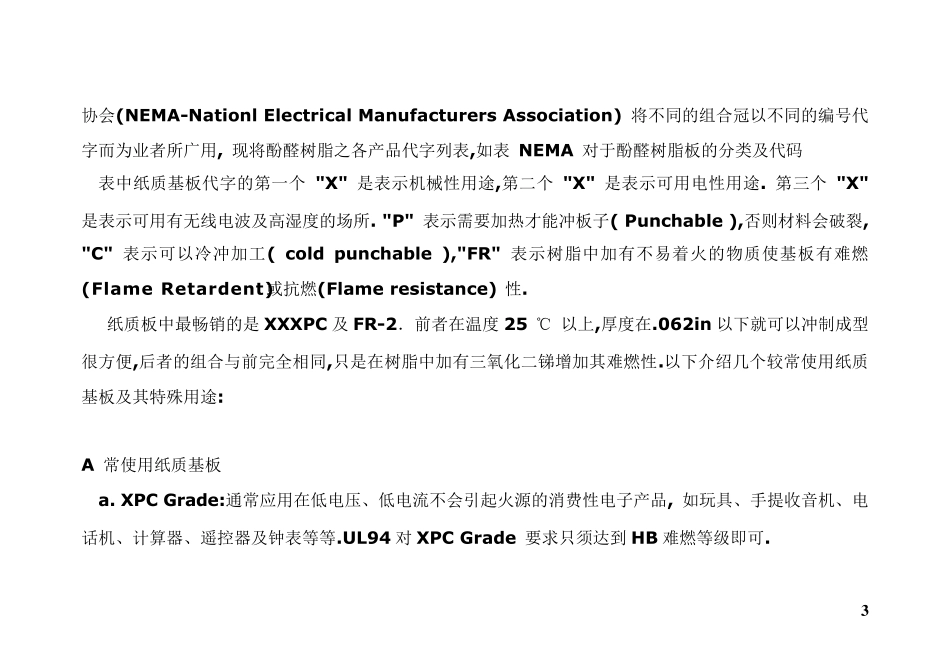

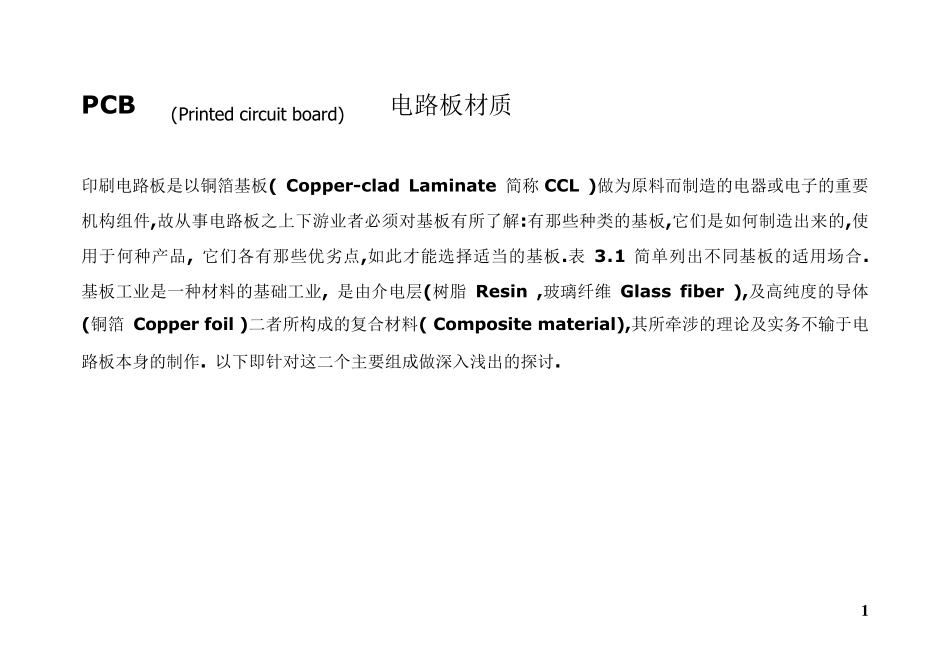

1 PCB (Printed circu it board) 电路板材质 印刷电路板是以铜箔基板( Copper-clad Laminate 简称CCL )做为原料而制造的电器或电子的重要机构组件,故从事电路板之上下游业者必须对基板有所了解:有那些种类的基板,它们是如何制造出来的,使用于何种产品, 它们各有那些优劣点,如此才能选择适当的基板.表3.1 简单列出不同基板的适用场合. 基板工业是一种材料的基础工业, 是由介电层(树脂 Resin ,玻璃纤维 Glass fiber ),及高纯度的导体 (铜箔 Copper foil )二者所构成的复合材料( Composite material),其所牵涉的理论及实务不输于电路板本身的制作. 以下即针对这二个主要组成做深入浅出的探讨. 2 3.1 介电层 3.1.1 树脂 Resin 3.1.1.1 前言 目前已使用于线路板之树脂类别很多,如酚醛树脂( Phonetic )、环氧树脂( Epoxy )、聚亚醯胺树脂( Polyamide )、聚四氟乙烯(Polytetrafluorethylene,简称 PTFE 或称 TEFLON),B 一三氮树脂(Bismaleimide Triazine 简称 BT )等皆为热固型的树脂(Thermosetted Plastic Resin). 3.1.1.2 酚醛树脂 Phenolic Resin 是人类最早开发成功而又商业化的聚合物.是由液态的酚(phenol)及液态的甲醛( formaldehyde 俗称 formalin )两种便宜的化学品, 在酸性或碱性的催化条件下发生立体架桥( Crosslinkage )的连续反应而硬化成为固态的合成材料.其反应化学式见图 3.1 1910 年有一家叫 Bakelite 公司加入帆布纤维而做成一种坚硬强固,绝缘性又好的材料称为 Bakelite,俗名为电木板或尿素板. 美国电子制造业 3 协会(NEMA-Nationl Electrical Manu factu rers Association) 将不同的组合冠以不同的编号代字而为业者所广用, 现将酚醛树脂之各产品代字列表,如表 NEMA 对于酚醛树脂板的分类及代码 表中纸质基板代字的第一个 "X" 是表示机械性用途,第二个 "X" 是表示可用电性用途. 第三个 "X" 是表示可用有无线电波及高湿度的场所. "P" 表示需要加热才能冲板子( Pu nchable ),否则材料会破裂, "C" 表示可以冷冲加工( cold pu nchable ),"FR" 表示树脂中加有不易着火的物质使基板有难燃 (Flame Retardent) 或抗燃(Flame resistance) 性. 纸质板中最畅销的是XXXPC 及FR-2．前者在温度25 ℃ 以上,厚度在.062in 以下就可以冲制成型很方便,后者的组合与前完全相同,只是在树脂中加有三氧化二锑增加其难燃性.以下介绍几个较常使...
