PCCP管道安装作业指导书VIP免费

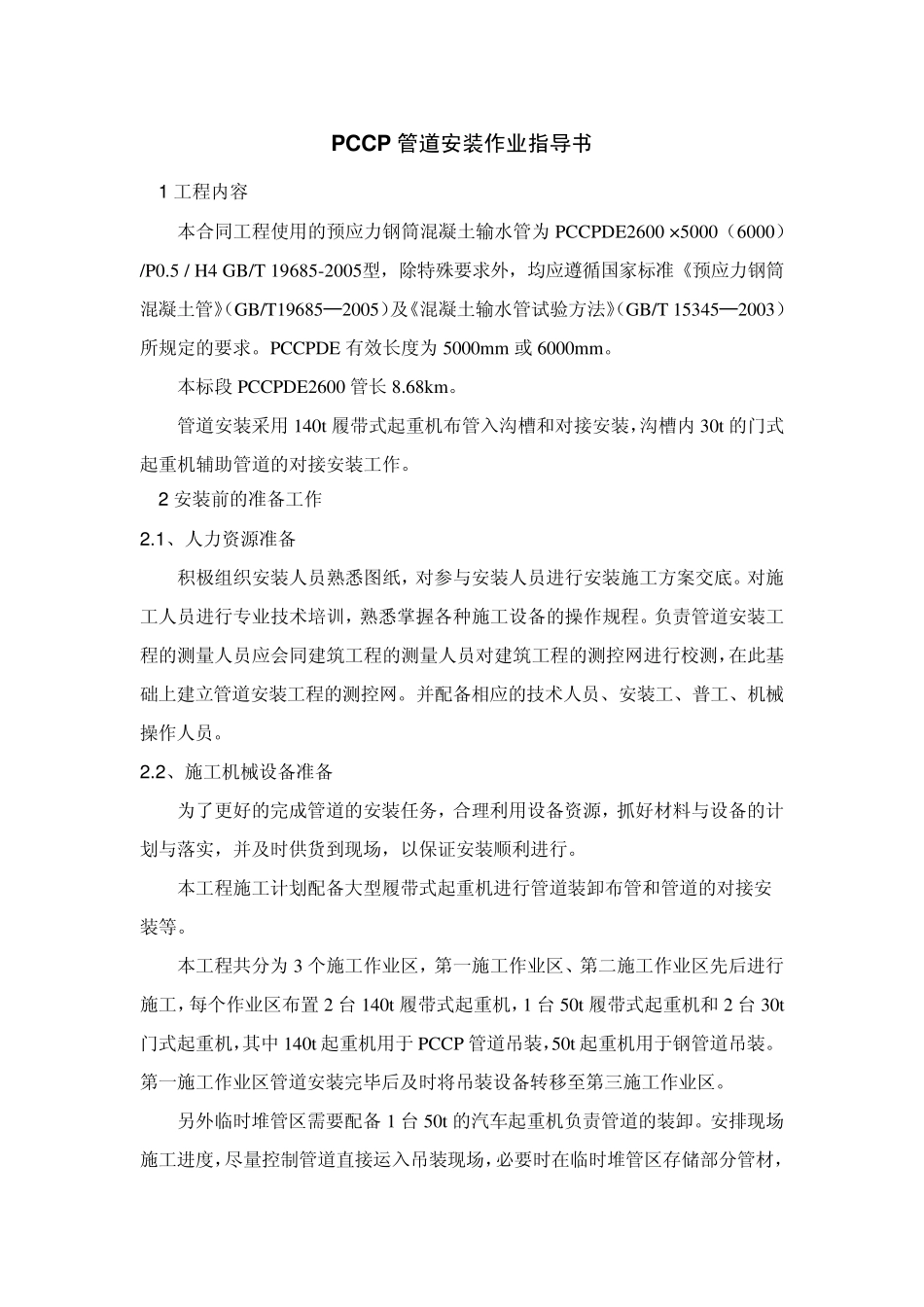

PCCP 管道安装作业指导书 1 工程内容 本合同工程使用的预应力钢筒混凝土输水管为PCCPDE2600 × 5000（6000）/P0.5 / H4 GB/T 19685-2005型，除特殊要求外，均应遵循国家标准《预应力钢筒混凝土管》（GB/T19685─2005）及《混凝土输水管试验方法》（GB/T 15345─2003）所规定的要求。PCCPDE 有效长度为5000mm 或 6000mm。 本标段 PCCPDE2600 管长 8.68km。 管道安装采用140t 履带式起重机布管入沟槽和对接安装，沟槽内30t 的门式起重机辅助管道的对接安装工作。 2 安装前的准备工作 2 .1 、人力资源准备 积极组织安装人员熟悉图纸，对参与安装人员进行安装施工方案交底。对施工人员进行专业技术培训，熟悉掌握各种施工设备的操作规程。负责管道安装工程的测量人员应会同建筑工程的测量人员对建筑工程的测控网进行校测，在此基础上建立管道安装工程的测控网。并配备相应的技术人员、安装工、普工、机械操作人员。 2 .2 、施工机械设备准备 为了更好的完成管道的安装任务，合理利用设备资源，抓好材料与设备的计划与落实，并及时供货到现场，以保证安装顺利进行。 本工程施工计划配备大型履带式起重机进行管道装卸布管和管道的对接安装等。 本工程共分为3 个施工作业区，第一施工作业区、第二施工作业区先后进行施工，每个作业区布置 2 台 140t 履带式起重机，1 台 50t 履带式起重机和 2 台 30t门式起重机，其中 140t 起重机用于 PCCP 管道吊装，50t 起重机用于钢管道吊装。第一施工作业区管道安装完毕后及时将吊装设备转移至第三施工作业区。 另外临时堆管区需要配备 1 台 50t 的汽车起重机负责管道的装卸。安排现场施工进度，尽量控制管道直接运入吊装现场，必要时在临时堆管区存储部分管材，以备不时之需。 2.3、现场备货准备 为保证 PCCP 管道安装的连续进行，现场要按配管图分不同型号、规格、分别在安装地点或临时堆管区存放一定数量的管道，禁止叠层存放。 ①PCCP 管道运输到现场后，用 50t 汽车式起重机（临时堆管区）或 140t 履带式起重机（吊装现场）卸车，采用高强纤维吊带加两根钢丝绳兜身起吊（严禁穿心吊装）。 ②管道存放时下部用沙袋垫空，垫物距管端的距离为 1.2m。方便起吊。 ③在干燥气候条件下加强管子的后期洒水养护，并采取堆防洪坝等防洪措施加强对已安装管道的保护。 3 管道及附件验收 首先对进场 PCCP 管道及“O”型橡胶圈进行验收，验收合格后投...
