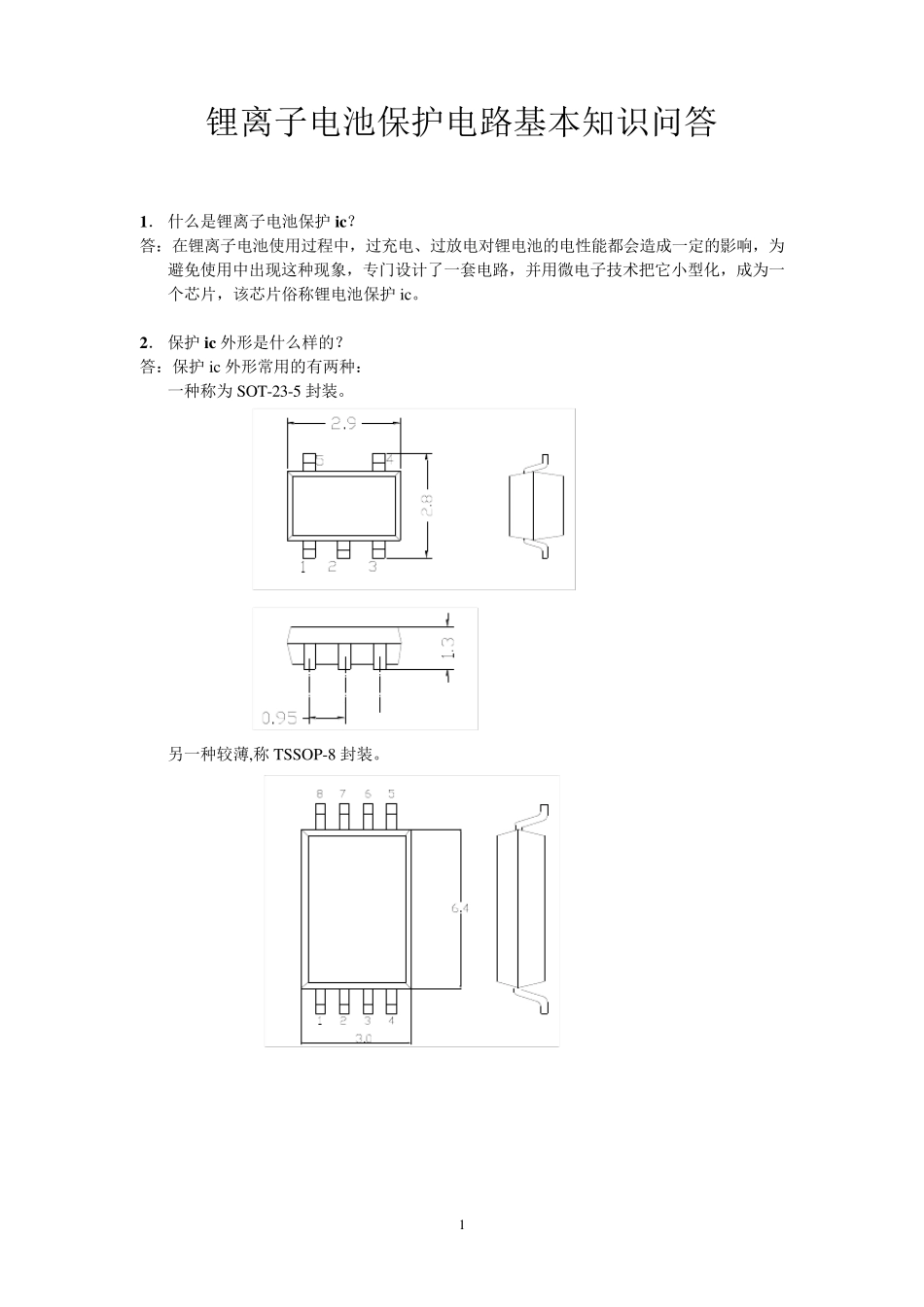

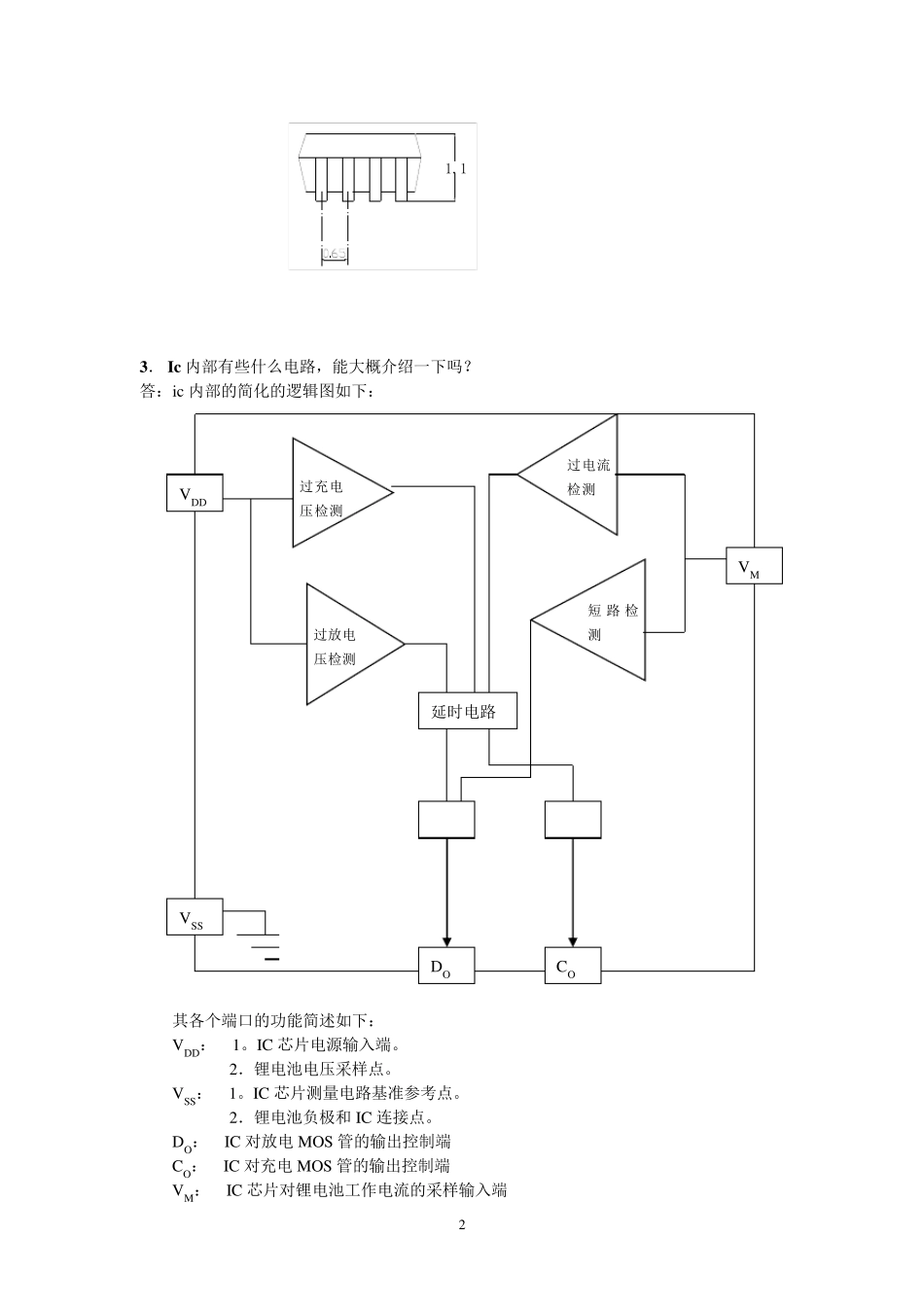

1 锂离子电池保护电路基本知识问答 1． 什么是锂离子电池保护ic？ 答：在锂离子电池使用过程中，过充电、过放电对锂电池的电性能都会造成一定的影响，为避免使用中出现这种现象，专门设计了一套电路，并用微电子技术把它小型化，成为一个芯片，该芯片俗称锂电池保护ic。 2． 保护ic 外形是什么样的？ 答：保护ic 外形常用的有两种： 一种称为 SOT-23-5 封装。 另一种较薄,称 TSSOP-8 封装。 2 1.1 3． Ic 内部有些什么电路，能大概介绍一下吗？ 答：ic 内部的简化的逻辑图如下： 其各个端口的功能简述如下： VDD： 1。IC 芯片电源输入端。 2．锂电池电压采样点。 VSS： 1。IC 芯片测量电路基准参考点。 2．锂电池负极和 IC 连接点。 DO： IC 对放电MOS 管的输出控制端 CO： IC 对充电MOS 管的输出控制端 VM： IC 芯片对锂电池工作电流的采样输入端 VDD VSS 过充电压检测 过放电压检测 延时电路 过电流检测 短 路检测 VM DO CO 3 从简化的逻辑图可见：电池过充电、过放电，放电时电流过大（过电流），外围电路短路，该ic 都会检测出来，并驱动相应的电子器件动作。 4． Ic 有哪些主要技术指标？ 答：1）过充电检测电压： VCU 4.275±25mv （4.25 4.275 4.30） 2）过充电恢复电压： VCL 4.175±30mv （4.145 4.175 4.205） 3) 过放电检测电压： VDL 2.3±80mv (2.22 2.3 2.38 ） 4) 过放电恢复电压： VDU 2.4±0.1mv (2.3 2.4 2.5 ) 5) 过电流检测电压： VIOV1 0.1±30mv (0.07V 0.1 0.13V) VIOV2 0.5±0.1mv (0.4 0.5 0.6 ) 6) 短路检测电压： VSHORT -1.3V (-1.7 -1.3 -0.6 ) 7) 过充电检测延时： tcu 1s （0.5 1 2 ） 8) 过放电检测延时 ：tdl 125ms （62.5 125 250 ） 9) 过流延时： TioV1 8ms （4 8 16 ） TioV2 2ms （1 2 4 ） 10）短路延时： Tshort 10u s （10 50u s） 11）正常功耗： 10PE 3u A （1 3 6u A） 12）静电功耗： 1PDN 0.1 u A 5． 锂电池保护电路的PCB 板上，除了保护 ic 外，还需要哪些元件，才能组成一个完整的保护 PCB？ 答：还需要作为开关功能用的两只场效应管、若干电阻、电容。 6．场效应管是什么样子？ 答：场效应管也称 MOS FET，在锂电池保护 PCB 上，都是成对使用，因此制造商把两只独立的MOS FET 封装在一起，其外形通常也有两...
