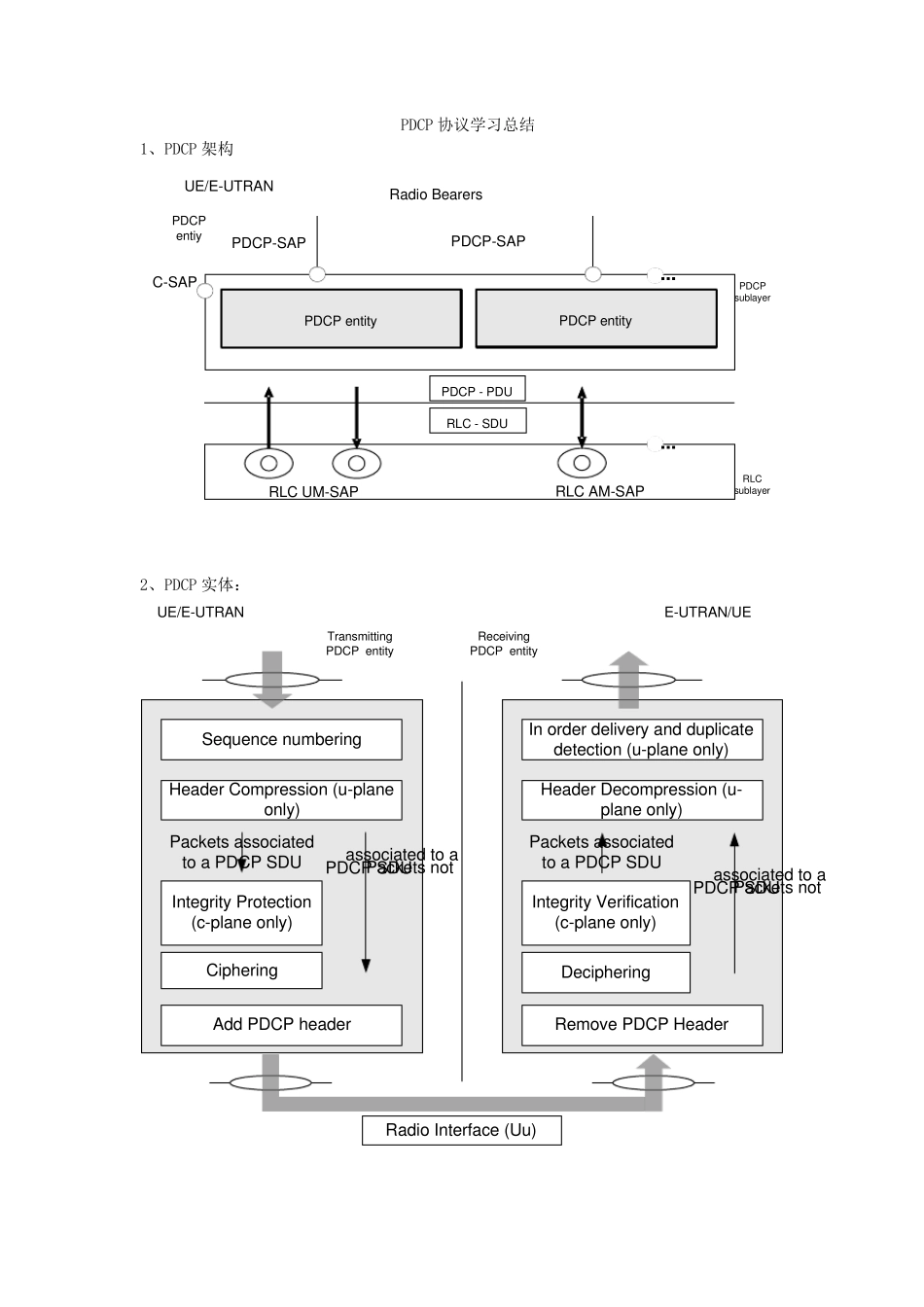

PDCP协议学习总结_第1页
1/12

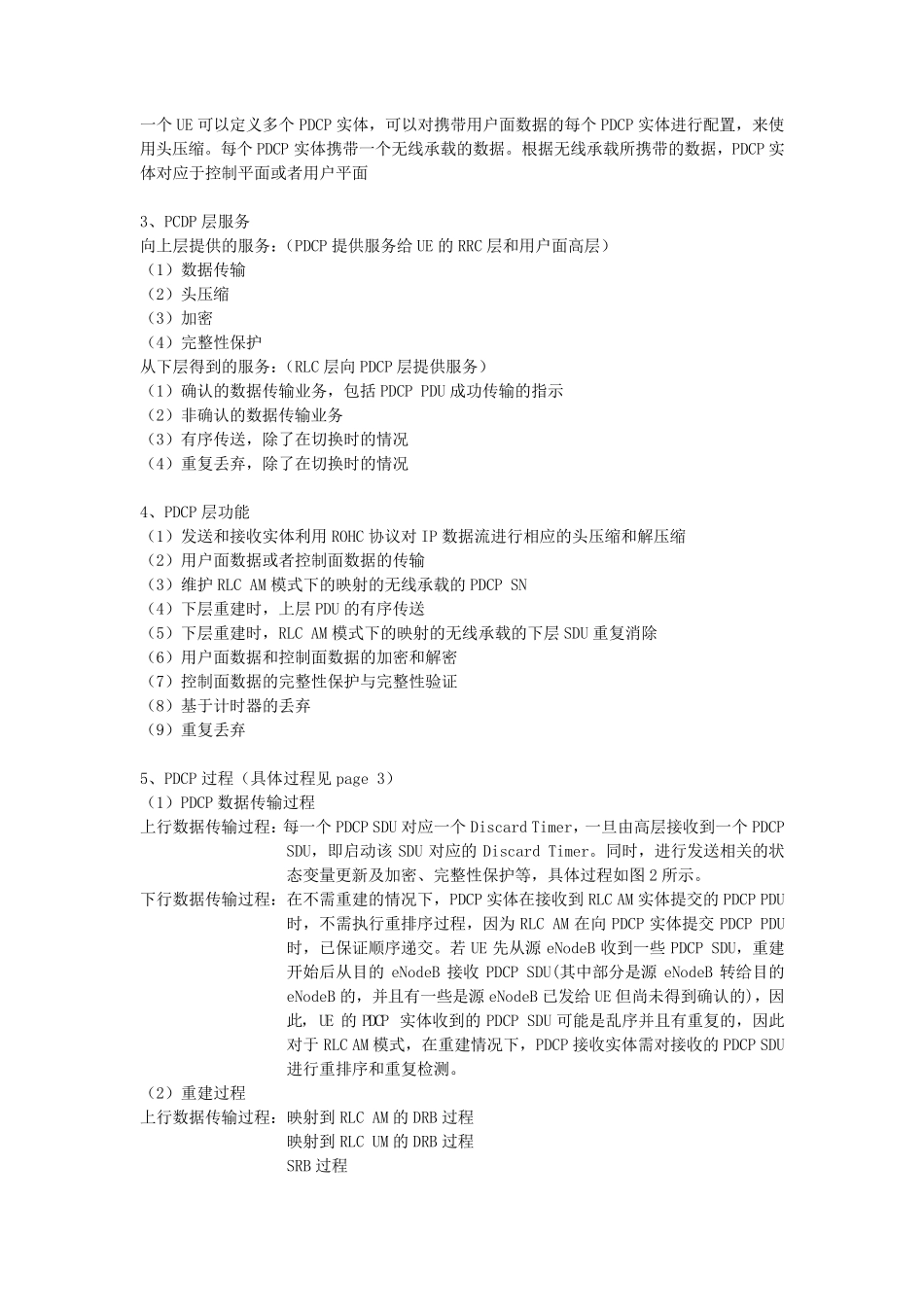

PDCP协议学习总结_第2页
2/12

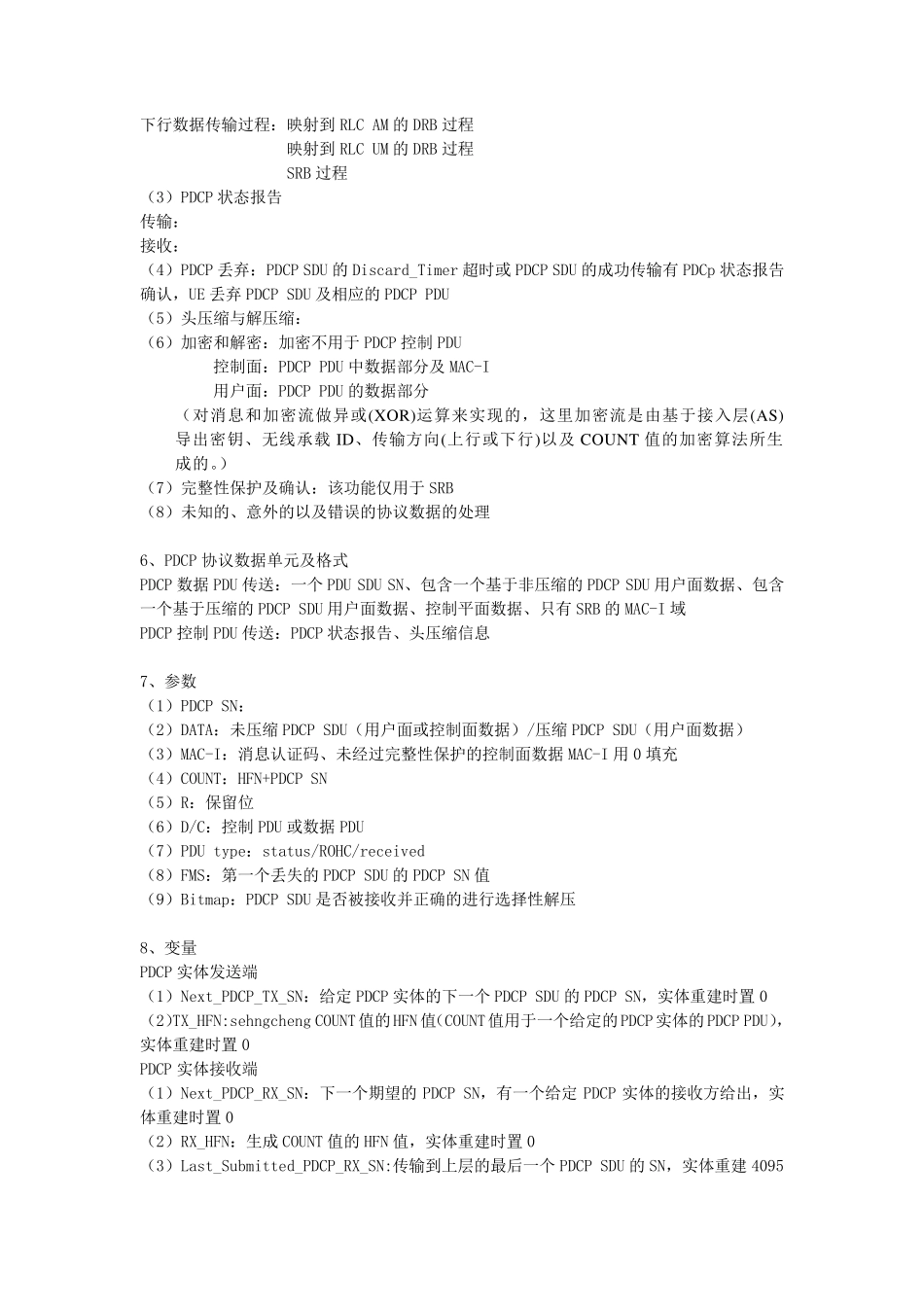

PDCP协议学习总结_第3页
3/12
PDCP 协议学习总结 1、PDCP 架构 Radio BearersUE/E-UTRANPDCP sublayer...RLC sublayer PDCP entiy PDCP - PDURLC - SDUC-SAPPDCP-SAPPDCP-SAPRLC UM-SAPRLC AM-SAP...PDCP entityPDCP entity 2、PDCP 实体: Radio Interface (Uu)UE/E-UTRANE-UTRAN/UETransmitting PDCP entityCipheringHeader Compression (u-plane only) Receiving PDCP entitySequence numberingIntegrity Protection (c-plane only)Add PDCP headerHeader Decompression (u-plane only)DecipheringRemove PDCP HeaderIn order delivery and duplicate detection (u-plane only)Integrity Verification (c-plane only)Packets associated to a PDCP SDUPackets associated to a PDCP SDUPackets not associated to a PDCP SDUPackets not associated to a PDCP SDU 一个UE 可以定义多个PDCP 实体,可以对携带用户面数据的每个PDCP 实体进行配置,来使用头压缩。每个PDCP 实体携带一个无线承载的数据。根据无线承载所携带的数据,PDCP 实体对应于控制平面或者用户平面 3、PCDP 层服务 向上层提供的服务:(PDCP 提供服务给 UE 的RRC 层和用户面高层) (1)数据传输 (2)头压缩 (3)加密 (4)完整性保护 从下层得到的服务:(RLC 层向 PDCP 层提供服务) (1)确认的数据传输业务,包括 PDCP PDU 成功传输的指示 (2)非确认的数据传输业务 (3)有序传送,除了在切换时的情况 (4)重复丢弃,除了在切换时的情况 4、PDCP 层功能 (1)发送和接收实体利用ROHC 协议对IP 数据流进行相应的头压缩和解压缩 (2)用户面数据或者控制面数据的传输 (3)维护 RLC AM 模式下的映射的无线承载的PDCP SN (4)下层重建时,上层 PDU 的有序传送 (5)下层重建时,RLC AM 模式下的映射的无线承载的下层 SDU 重复消除 (6)用户面数据和控制面数据的加密和解密 (7)控制面数据的完整性保护与完整性验证 (8)基于计时器的丢弃 (9)重复丢弃 5、PDCP 过程(具体过程见 page 3) (1)PDCP 数据传输过程 上行数据传输过程:每一个PDCP SDU 对应一个Discard Timer,一旦由高层接收到一个PDCP SDU,即启动该 SDU 对应的Discard Timer。同时,进行发送相关的状态变量更新及加密、完整性保护等,具体过程如图2 所示。 下行数据传输过程:在...
