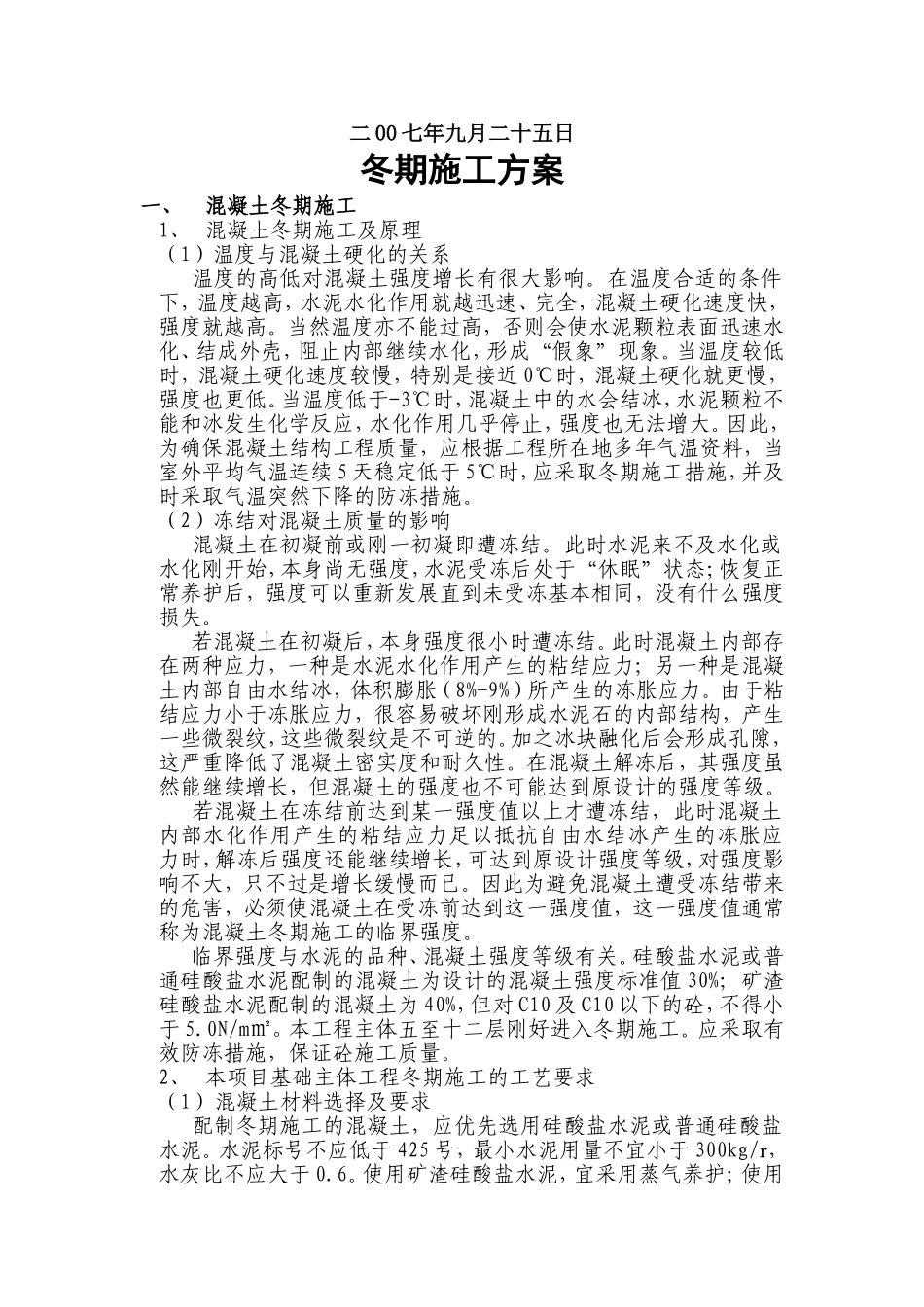

孝义市柱濮镇六村安置住宅区旺新一标段冬期施工方案编制：审核：审批：太原一建集团二00七年九月二十五日冬期施工方案一、混凝土冬期施工1、混凝土冬期施工及原理（1）温度与混凝土硬化的关系温度的高低对混凝土强度增长有很大影响。在温度合适的条件下，温度越高，水泥水化作用就越迅速、完全，混凝土硬化速度快，强度就越高。当然温度亦不能过高，否则会使水泥颗粒表面迅速水化、结成外壳，阻止内部继续水化，形成“假象”现象。当温度较低时，混凝土硬化速度较慢，特别是接近0℃时，混凝土硬化就更慢，强度也更低。当温度低于-3℃时，混凝土中的水会结冰，水泥颗粒不能和冰发生化学反应，水化作用几乎停止，强度也无法增大。因此，为确保混凝土结构工程质量，应根据工程所在地多年气温资料，当室外平均气温连续5天稳定低于5℃时，应采取冬期施工措施，并及时采取气温突然下降的防冻措施。（2）冻结对混凝土质量的影响混凝土在初凝前或刚一初凝即遭冻结。此时水泥来不及水化或水化刚开始，本身尚无强度，水泥受冻后处于“休眠”状态；恢复正常养护后，强度可以重新发展直到未受冻基本相同，没有什么强度损失。若混凝土在初凝后，本身强度很小时遭冻结。此时混凝土内部存在两种应力，一种是水泥水化作用产生的粘结应力；另一种是混凝土内部自由水结冰，体积膨胀（8%-9%）所产生的冻胀应力。由于粘结应力小于冻胀应力，很容易破坏刚形成水泥石的内部结构，产生一些微裂纹，这些微裂纹是不可逆的。加之冰块融化后会形成孔隙，这严重降低了混凝土密实度和耐久性。在混凝土解冻后，其强度虽然能继续增长，但混凝土的强度也不可能达到原设计的强度等级。若混凝土在冻结前达到某一强度值以上才遭冻结，此时混凝土内部水化作用产生的粘结应力足以抵抗自由水结冰产生的冻胀应力时，解冻后强度还能继续增长，可达到原设计强度等级，对强度影响不大，只不过是增长缓慢而已。因此为避免混凝土遭受冻结带来的危害，必须使混凝土在受冻前达到这一强度值，这一强度值通常称为混凝土冬期施工的临界强度。临界强度与水泥的品种、混凝土强度等级有关。硅酸盐水泥或普通硅酸盐水泥配制的混凝土为设计的混凝土强度标准值30%；矿渣硅酸盐水泥配制的混凝土为40%，但对C10及C10以下的砼，不得小于5.0N/m㎡。本工程主体五至十二层刚好进入冬期施工。应采取有效防冻措施，保证砼施工质量。2、本项目基础主体工程冬期施工的工艺要求（1）混凝土材料选择及要求配制冬期施工的混凝土，应优先选用硅酸盐水泥或普通硅酸盐水泥。水泥标号不应低于425号，最小水泥用量不宜小于300kg/，水灰比不应大于0.6。使用矿渣硅酸盐水泥，宜采用蒸气养护；使用其他品种水泥，应注意其中掺合材料对混凝土抗冻、抗渗等性能的影响。掺用防冻剂的混凝土，严禁使用高铝水泥。冬期浇筑的混凝土，宜使用无氯盐类防冻剂。对抗冻性要求高的混凝土，宜使用引气剂或引气减水剂。掺用防冻剂、引气剂或引气减水剂的混凝土施工，应符合现行国家标准《混凝土外加剂应用技术规范》的规定。在钢筋混凝土中掺用氯盐类防冻剂时，氯盐掺量应严格控制，混凝土必须振捣密实，不宜采用蒸气养护。混凝土所用骨料必须清洁，不得含有冰、雪等冻结物及易冻裂的矿物质。在掺用含有钾、钠离子防冻剂似的混凝土中，不得混有活性骨料。（2）混凝土材料的加热冬期拌制混凝土时应优先采用加热水法，当水加热仍不能满足要求时，再对骨料进行加热。水及骨料的加热温度应根据热工计算确定，但不得超过规定。拌合水及骨料最高温度项目拌合水骨料标号小于525号的普通硅酸盐水泥、矿渣硅酸盐水泥8060标号等于或大于525号的硅酸盐水泥、普通硅酸盐水泥6040（3）混凝土的搅拌搅拌前，应用热水或蒸气冲洗搅拌机，搅拌时间应较常温延长50%。投料顺序为先投入骨料和已加热的水，然后再投入水泥。水泥不应与80℃以上的水直接接触，避免水泥假凝。混凝土拌合物的出机温度不宜低于10℃，筑入温度不得低于5℃。对搅拌好的混凝土应常检查其温度及和易性，若有较大差异，应检查材料加温度和骨料含水率是否有误，并及时加以调整。在运输过程中要防止混凝土热量散失和冻结。（4）...
