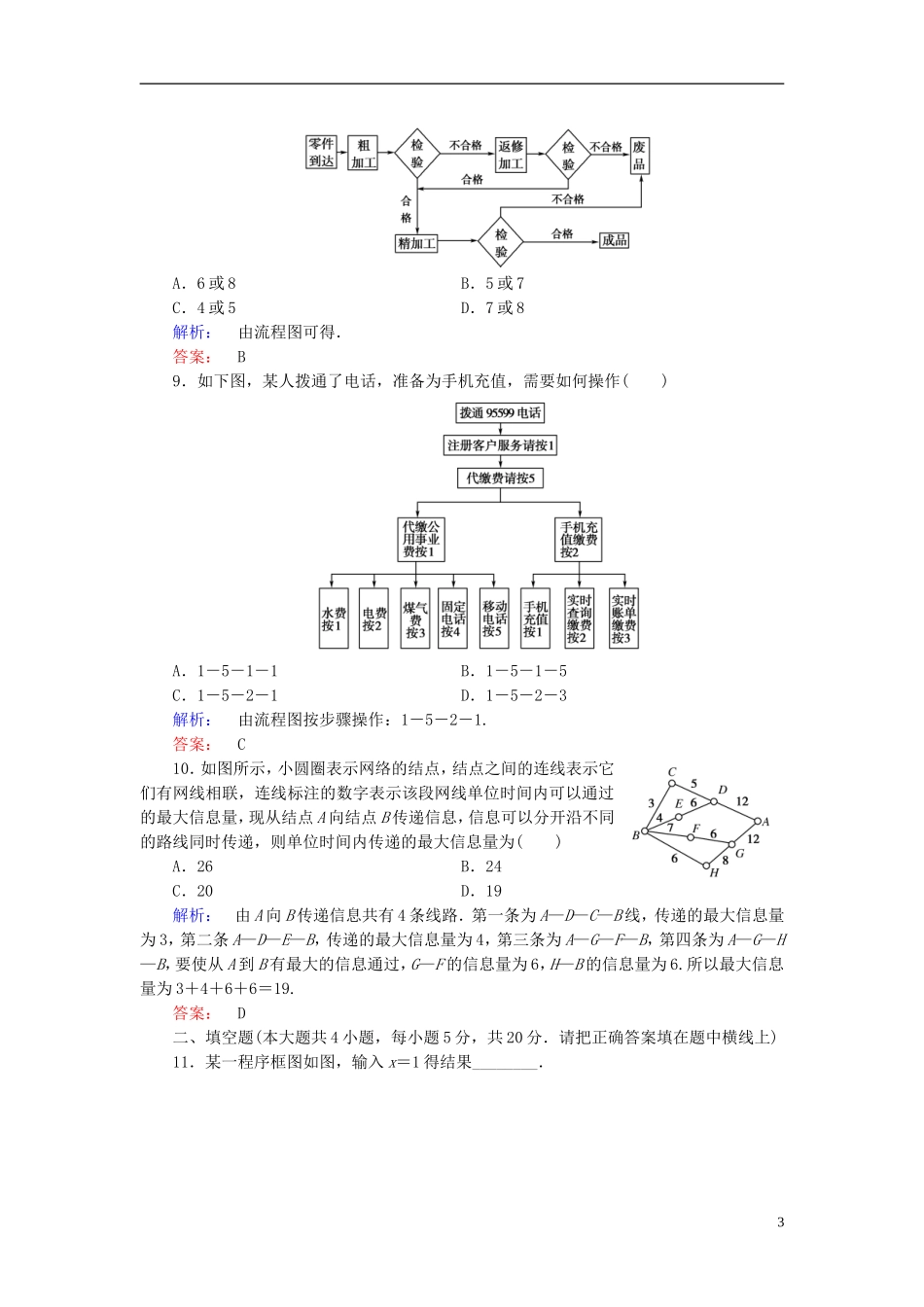

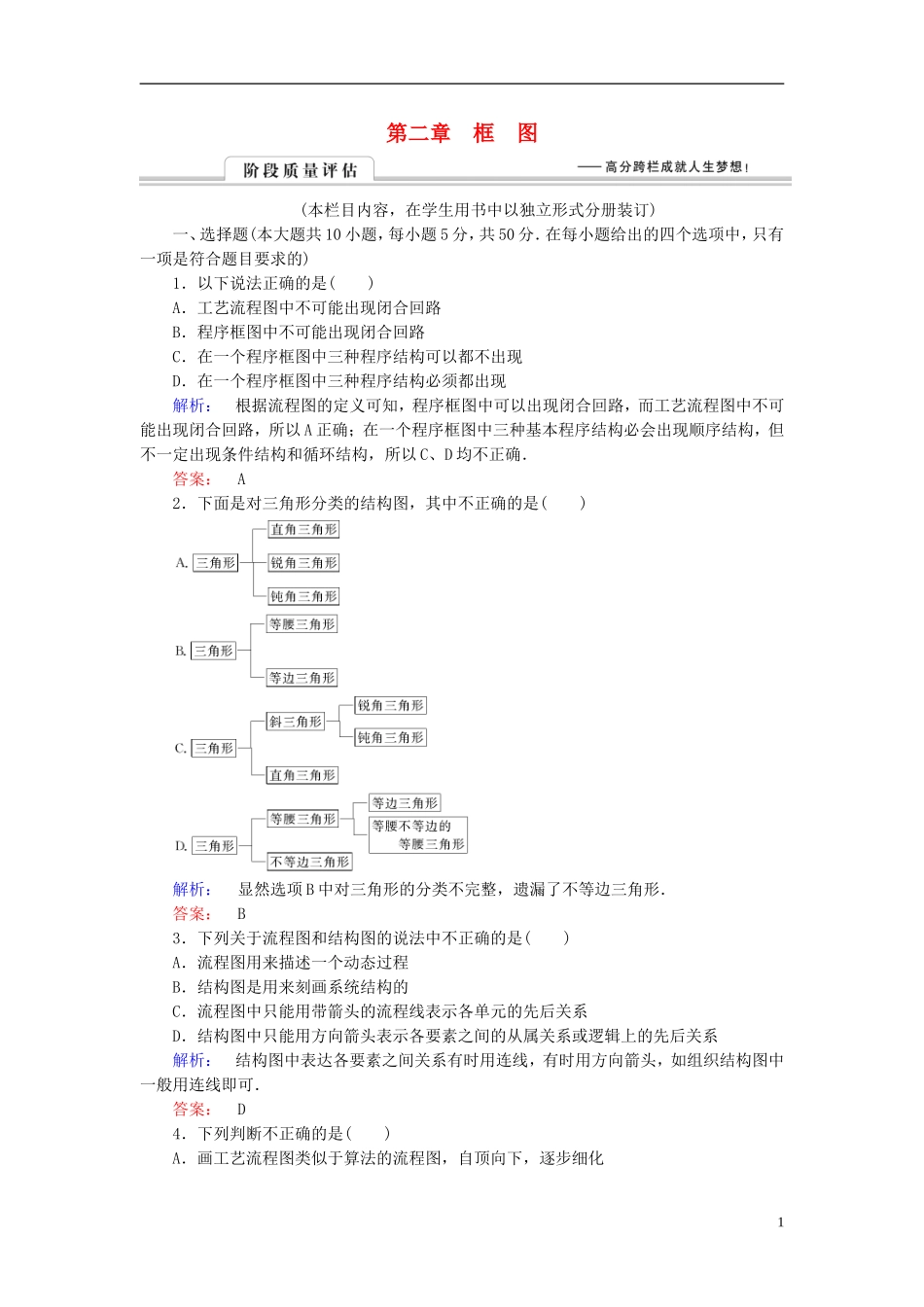

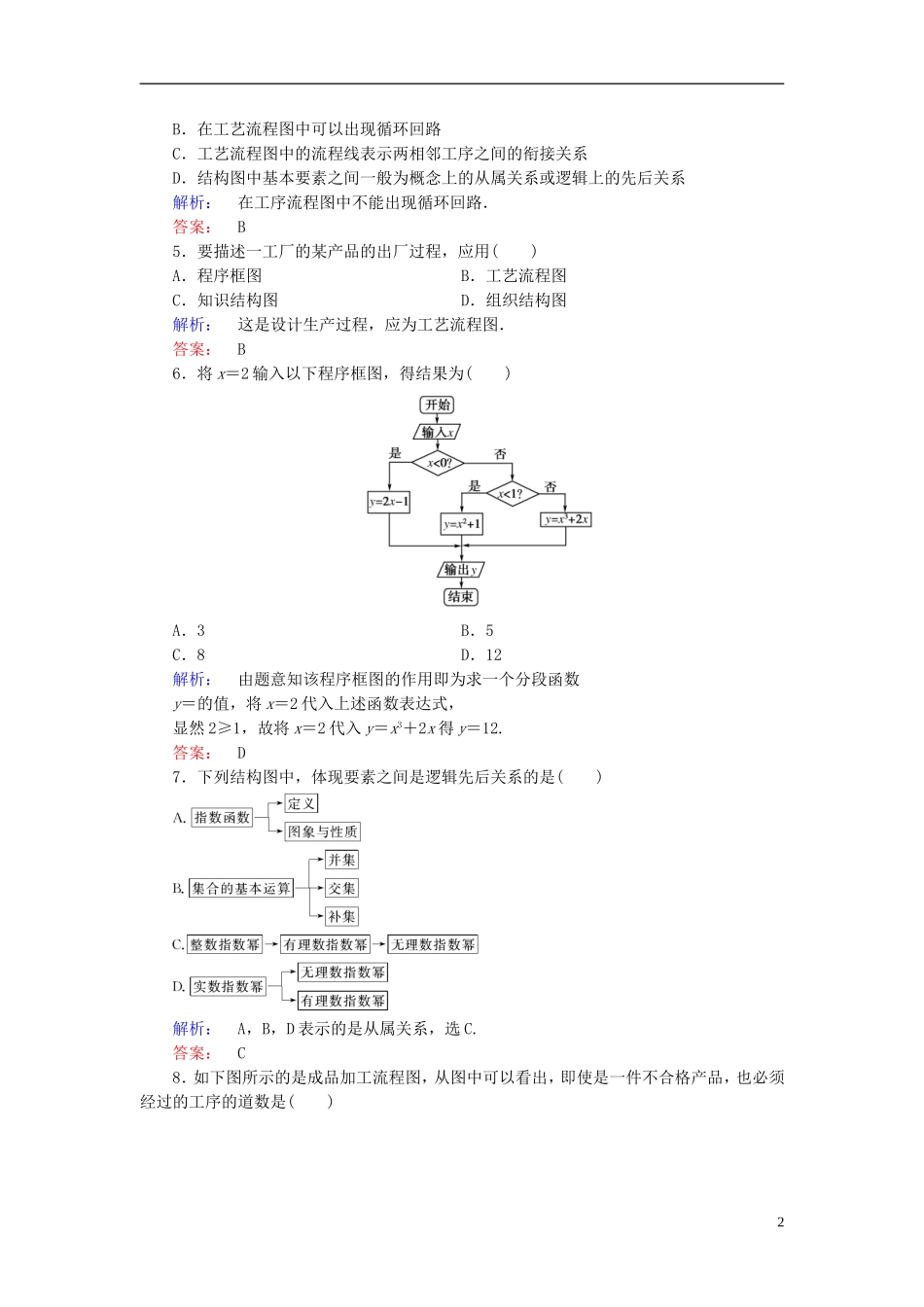

第二章 框 图(本栏目内容，在学生用书中以独立形式分册装订)一、选择题(本大题共 10 小题，每小题 5 分，共 50 分．在每小题给出的四个选项中，只有一项是符合题目要求的)1．以下说法正确的是( )A．工艺流程图中不可能出现闭合回路B．程序框图中不可能出现闭合回路C．在一个程序框图中三种程序结构可以都不出现D．在一个程序框图中三种程序结构必须都出现解析： 根据流程图的定义可知，程序框图中可以出现闭合回路，而工艺流程图中不可能出现闭合回路，所以 A 正确；在一个程序框图中三种基本程序结构必会出现顺序结构，但不一定出现条件结构和循环结构，所以 C、D 均不正确．答案： A2．下面是对三角形分类的结构图，其中不正确的是( )解析： 显然选项 B 中对三角形的分类不完整，遗漏了不等边三角形．答案： B3．下列关于流程图和结构图的说法中不正确的是( )A．流程图用来描述一个动态过程B．结构图是用来刻画系统结构的C．流程图中只能用带箭头的流程线表示各单元的先后关系D．结构图中只能用方向箭头表示各要素之间的从属关系或逻辑上的先后关系解析： 结构图中表达各要素之间关系有时用连线，有时用方向箭头，如组织结构图中一般用连线即可．答案： D4．下列判断不正确的是( )A．画工艺流程图类似于算法的流程图，自顶向下，逐步细化1B．在工艺流程图中可以出现循环回路C．工艺流程图中的流程线表示两相邻工序之间的衔接关系D．结构图中基本要素之间一般为概念上的从属关系或逻辑上的先后关系解析： 在工序流程图中不能出现循环回路．答案： B5．要描述一工厂的某产品的出厂过程，应用( )A．程序框图 B．工艺流程图C．知识结构图D．组织结构图解析： 这是设计生产过程，应为工艺流程图．答案： B6．将 x＝2 输入以下程序框图，得结果为( )A．3B．5C．8D．12解析： 由题意知该程序框图的作用即为求一个分段函数y＝的值，将 x＝2 代入上述函数表达式，显然 2≥1，故将 x＝2 代入 y＝x3＋2x 得 y＝12.答案： D7．下列结构图中，体现要素之间是逻辑先后关系的是( )解析： A，B，D 表示的是从属关系，选 C.答案： C8．如下图所示的是成品加工流程图，从图中可以看出，即使是一件不合格产品，也必须经过的工序的道数是( )2A．6 或 8B．5 或 7C．4 或 5D．7 或 8解析： 由流程图可得．答案： B9．如下图，某人拨通了电话，准备为手机充值，需要如何操作( )A．1－5－1－1B．1－5－1－5C...
