刀架常见故障发生原因及排除方法VIP专享VIP免费

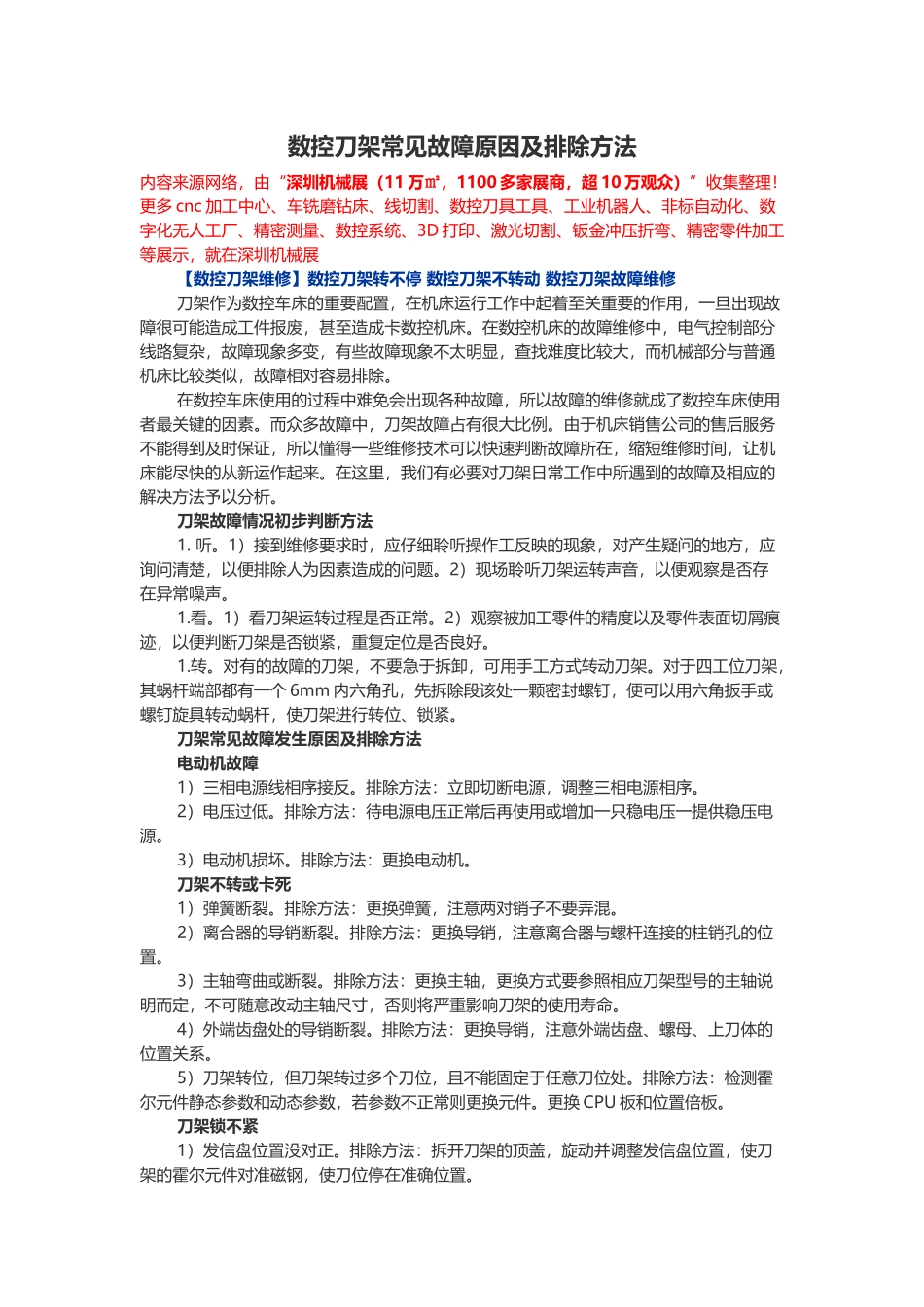

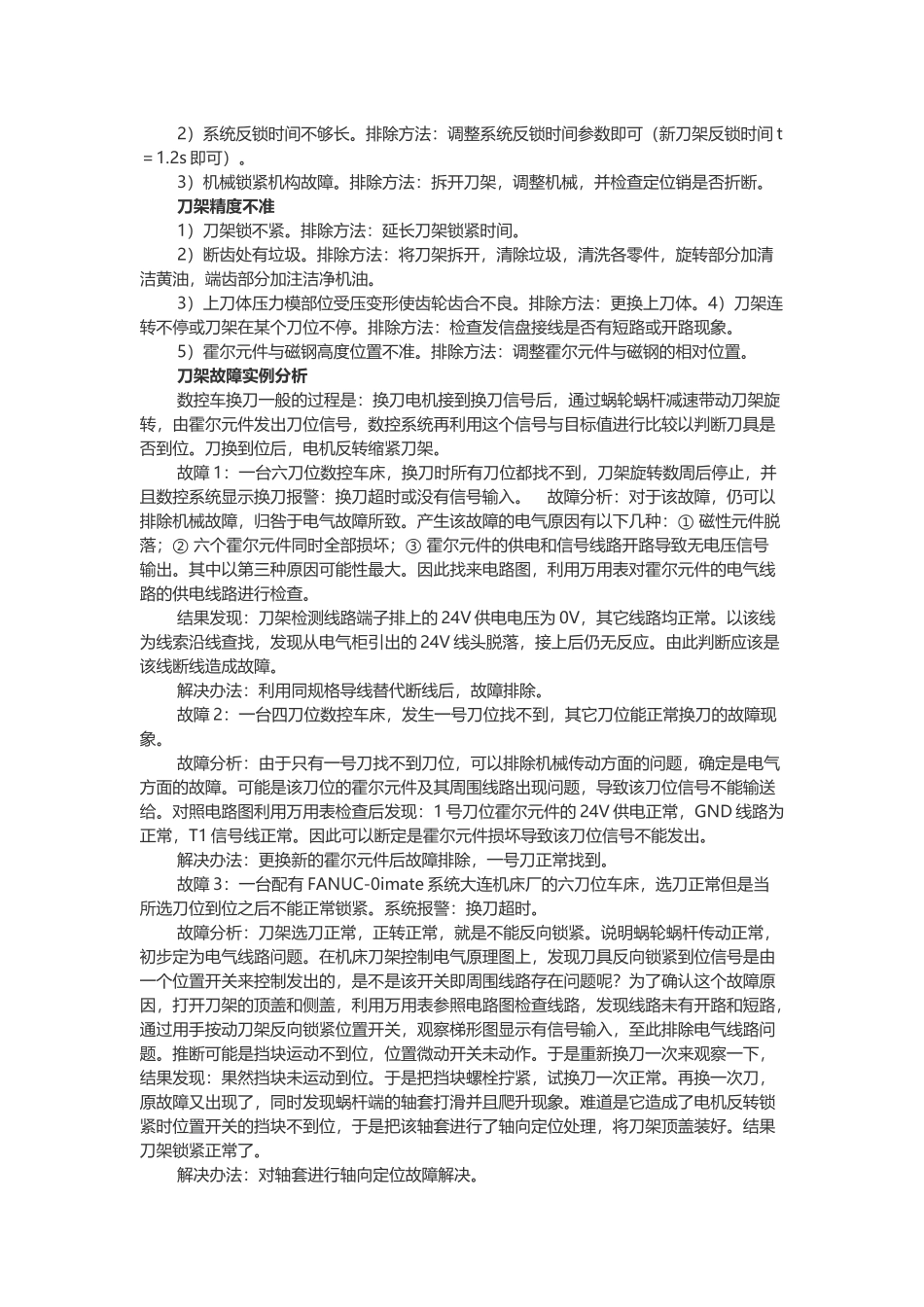

数控刀架常见故障原因及排除方法内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展【数控刀架维修】数控刀架转不停数控刀架不转动数控刀架故障维修刀架作为数控车床的重要配置，在机床运行工作中起着至关重要的作用，一旦出现故障很可能造成工件报废，甚至造成卡数控机床。在数控机床的故障维修中，电气控制部分线路复杂，故障现象多变，有些故障现象不太明显，查找难度比较大，而机械部分与普通机床比较类似，故障相对容易排除。在数控车床使用的过程中难免会出现各种故障，所以故障的维修就成了数控车床使用者最关键的因素。而众多故障中，刀架故障占有很大比例。由于机床销售公司的售后服务不能得到及时保证，所以懂得一些维修技术可以快速判断故障所在，缩短维修时间，让机床能尽快的从新运作起来。在这里，我们有必要对刀架日常工作中所遇到的故障及相应的解决方法予以分析。刀架故障情况初步判断方法1.听。1）接到维修要求时，应仔细聆听操作工反映的现象，对产生疑问的地方，应询问清楚，以便排除人为因素造成的问题。2）现场聆听刀架运转声音，以便观察是否存在异常噪声。1.看。1）看刀架运转过程是否正常。2）观察被加工零件的精度以及零件表面切屑痕迹，以便判断刀架是否锁紧，重复定位是否良好。1.转。对有的故障的刀架，不要急于拆卸，可用手工方式转动刀架。对于四工位刀架，其蜗杆端部都有一个6mm内六角孔，先拆除段该处一颗密封螺钉，便可以用六角扳手或螺钉旋具转动蜗杆，使刀架进行转位、锁紧。刀架常见故障发生原因及排除方法电动机故障1）三相电源线相序接反。排除方法：立即切断电源，调整三相电源相序。2）电压过低。排除方法：待电源电压正常后再使用或增加一只稳电压一提供稳压电源。3）电动机损坏。排除方法：更换电动机。刀架不转或卡死1）弹簧断裂。排除方法：更换弹簧，注意两对销子不要弄混。2）离合器的导销断裂。排除方法：更换导销，注意离合器与螺杆连接的柱销孔的位置。3）主轴弯曲或断裂。排除方法：更换主轴，更换方式要参照相应刀架型号的主轴说明而定，不可随意改动主轴尺寸，否则将严重影响刀架的使用寿命。4）外端齿盘处的导销断裂。排除方法：更换导销，注意外端齿盘、螺母、上刀体的位置关系。5）刀架转位，但刀架转过多个刀位，且不能固定于任意刀位处。排除方法：检测霍尔元件静态参数和动态参数，若参数不正常则更换元件。更换CPU板和位置倍板。刀架锁不紧1）发信盘位置没对正。排除方法：拆开刀架的顶盖，旋动并调整发信盘位置，使刀架的霍尔元件对准磁钢，使刀位停在准确位置。2）系统反锁时间不够长。排除方法：调整系统反锁时间参数即可（新刀架反锁时间t＝1.2s即可）。3）机械锁紧机构故障。排除方法：拆开刀架，调整机械，并检查定位销是否折断。刀架精度不准1）刀架锁不紧。排除方法：延长刀架锁紧时间。2）断齿处有垃圾。排除方法：将刀架拆开，清除垃圾，清洗各零件，旋转部分加清洁黄油，端齿部分加注洁净机油。3）上刀体压力模部位受压变形使齿轮齿合不良。排除方法：更换上刀体。4）刀架连转不停或刀架在某个刀位不停。排除方法：检查发信盘接线是否有短路或开路现象。5）霍尔元件与磁钢高度位置不准。排除方法：调整霍尔元件与磁钢的相对位置。刀架故障实例分析数控车换刀一般的过程是：换刀电机接到换刀信号后，通过蜗轮蜗杆减速带动刀架旋转，由霍尔元件发出刀位信号，数控系统再利用这个信号与目标值进行比较以判断刀具是否到位。刀换到位后，电机反转缩紧刀架。故障1：一台六刀位数控车床，换刀时所有刀位都找不到，刀架旋转数周后停止，并且数控系统显示换刀报警：换刀超时或没有信号输入。故障分析：对于该故障，仍可以排除机械故障，归咎于电气故障所致。产生该故障的电气原因有以下几种：①磁性元件脱落；②六个霍尔元件同时全部损坏；③霍尔元件的供电和信号线路开路导致无电压信号输出。...
