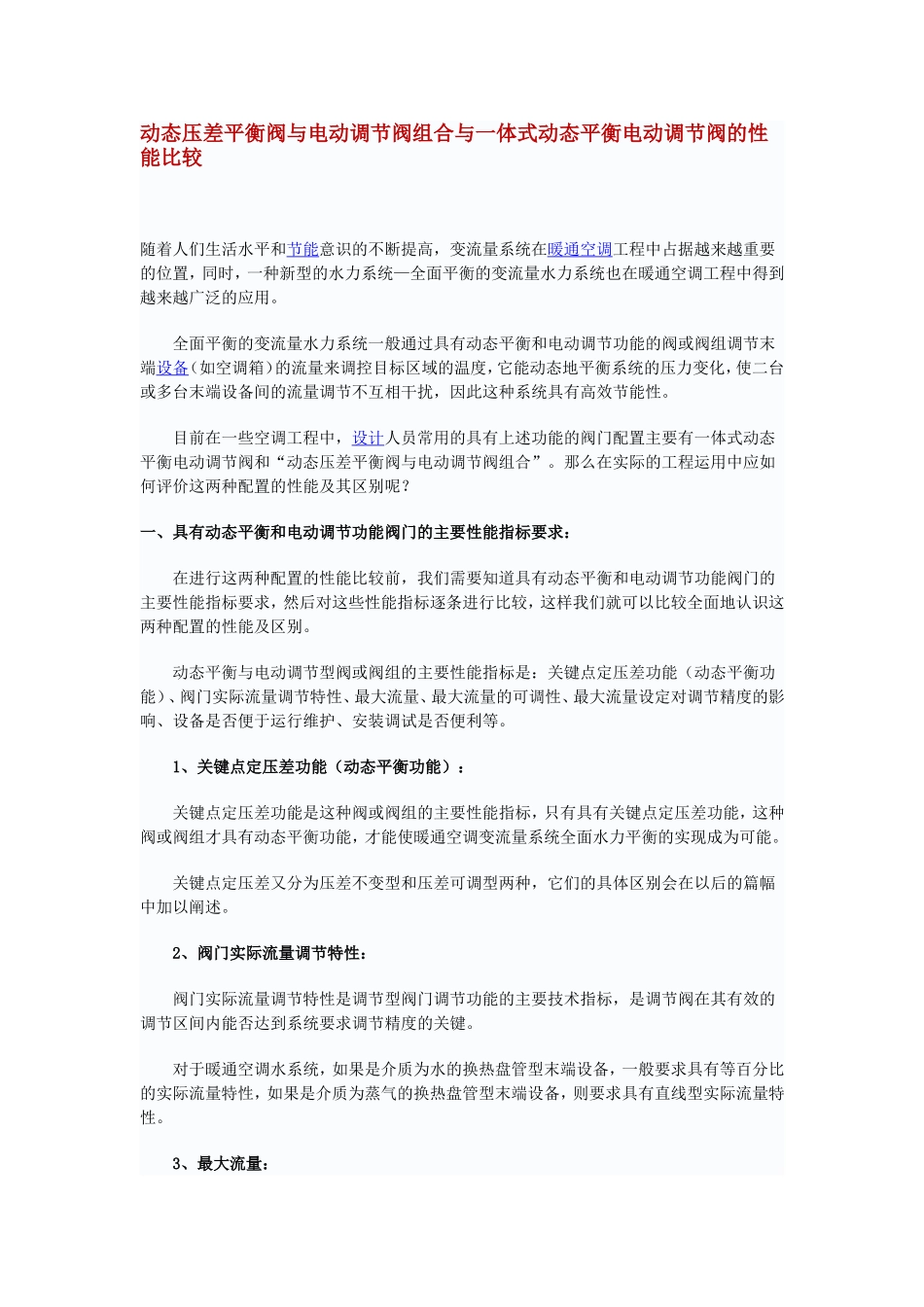

动态压差平衡阀与电动调节阀组合与一体式动态平衡电动调节阀的性能比较VIP免费

动态压差平衡阀与电动调节阀组合与一体式动态平衡电动调节阀的性能比较随着人们生活水平和节能意识的不断提高，变流量系统在暖通空调工程中占据越来越重要的位置，同时，一种新型的水力系统—全面平衡的变流量水力系统也在暖通空调工程中得到越来越广泛的应用。全面平衡的变流量水力系统一般通过具有动态平衡和电动调节功能的阀或阀组调节末端设备（如空调箱）的流量来调控目标区域的温度，它能动态地平衡系统的压力变化，使二台或多台末端设备间的流量调节不互相干扰，因此这种系统具有高效节能性。目前在一些空调工程中，设计人员常用的具有上述功能的阀门配置主要有一体式动态平衡电动调节阀和“动态压差平衡阀与电动调节阀组合”。那么在实际的工程运用中应如何评价这两种配置的性能及其区别呢？一、具有动态平衡和电动调节功能阀门的主要性能指标要求：在进行这两种配置的性能比较前，我们需要知道具有动态平衡和电动调节功能阀门的主要性能指标要求，然后对这些性能指标逐条进行比较，这样我们就可以比较全面地认识这两种配置的性能及区别。动态平衡与电动调节型阀或阀组的主要性能指标是：关键点定压差功能（动态平衡功能）、阀门实际流量调节特性、最大流量、最大流量的可调性、最大流量设定对调节精度的影响、设备是否便于运行维护、安装调试是否便利等。1、关键点定压差功能（动态平衡功能）：关键点定压差功能是这种阀或阀组的主要性能指标，只有具有关键点定压差功能，这种阀或阀组才具有动态平衡功能，才能使暖通空调变流量系统全面水力平衡的实现成为可能。关键点定压差又分为压差不变型和压差可调型两种，它们的具体区别会在以后的篇幅中加以阐述。2、阀门实际流量调节特性：阀门实际流量调节特性是调节型阀门调节功能的主要技术指标，是调节阀在其有效的调节区间内能否达到系统要求调节精度的关键。对于暖通空调水系统，如果是介质为水的换热盘管型末端设备，一般要求具有等百分比的实际流量特性，如果是介质为蒸气的换热盘管型末端设备，则要求具有直线型实际流量特性。3、最大流量：最大流量是指阀门在全开时的最大介质流通量。在同一口径下最大流量较大的阀或阀组流通能力较强、流通阻力较小。4、最大流量的可调性：最大流量是否可调是调节阀在实际应用中的性能要求。主要应用于二个方面：⑴、双管水系统冬夏设计流量不一致的要求：对于双管制具有制冷和采暖功能的中央空调水系统，由于同一台末端设备在冬季和夏季的设计流量要求是不一致的，因此如果阀或阀组具有最大流量可调功能，则可通过现场对流量冬夏调节来解决这一矛盾，而不必选用二个不同最大流量的阀或阀组。⑵、同一规格的动态平衡电动调节（组合\一体）阀应用于不同设计流量的空调箱的要求：在同一口径一体\组合阀应用于不同空调箱时，可以在现场进行最大流量设定，以满足不同空调箱的不同设计流量要求。5、最大流量设定对调节精度的影响：最大流量是否可调是阀门在实际应用中的性能要求，但是这种可调性不应是以降低调节阀的调节精度、增大调节误差来实现的。因此考察最大流量设定时调节阀的调节精度是否降低是评价最大流量设定功能是否有效的重要指标。6、设备是否便于运行维护：动态平衡电动调节（组合\一体）阀在运行时是否可靠以及是否便于维护也是需要考虑的一个重要指标。7、安装调试是否便利：动态平衡电动调节（组合\一体）阀安装调试是否便利也是需要考虑的一个指标。二、动态压差平衡阀与电动调节阀组合与一体式动态平衡电动调节阀的性能分析：1、关键点定压差功能（动态平衡功能）分析：⑴、动态压差平衡阀与电动调节阀组合：图3为动态压差平衡阀与电动调节阀组合的定压差图，由图可知，定压差关键点是在电动调节阀的进出口。由于采用动态压差平衡阀，因此定压差值是可以调节的，即可根据实际需要进行调节，以满足不同末端设备的流量要求。⑵、一体式动态平衡电动调节阀：实际上一体式阀是将动态压差平衡阀和电动调节阀集成在一个阀体内，这种阀的定压差值大部分是不可调的，一般均在0.2Bar左右。2、阀门的实际流量特性曲线：⑴、动态压差平衡阀与电动调节阀组合：调节阀理想的流量特性...
