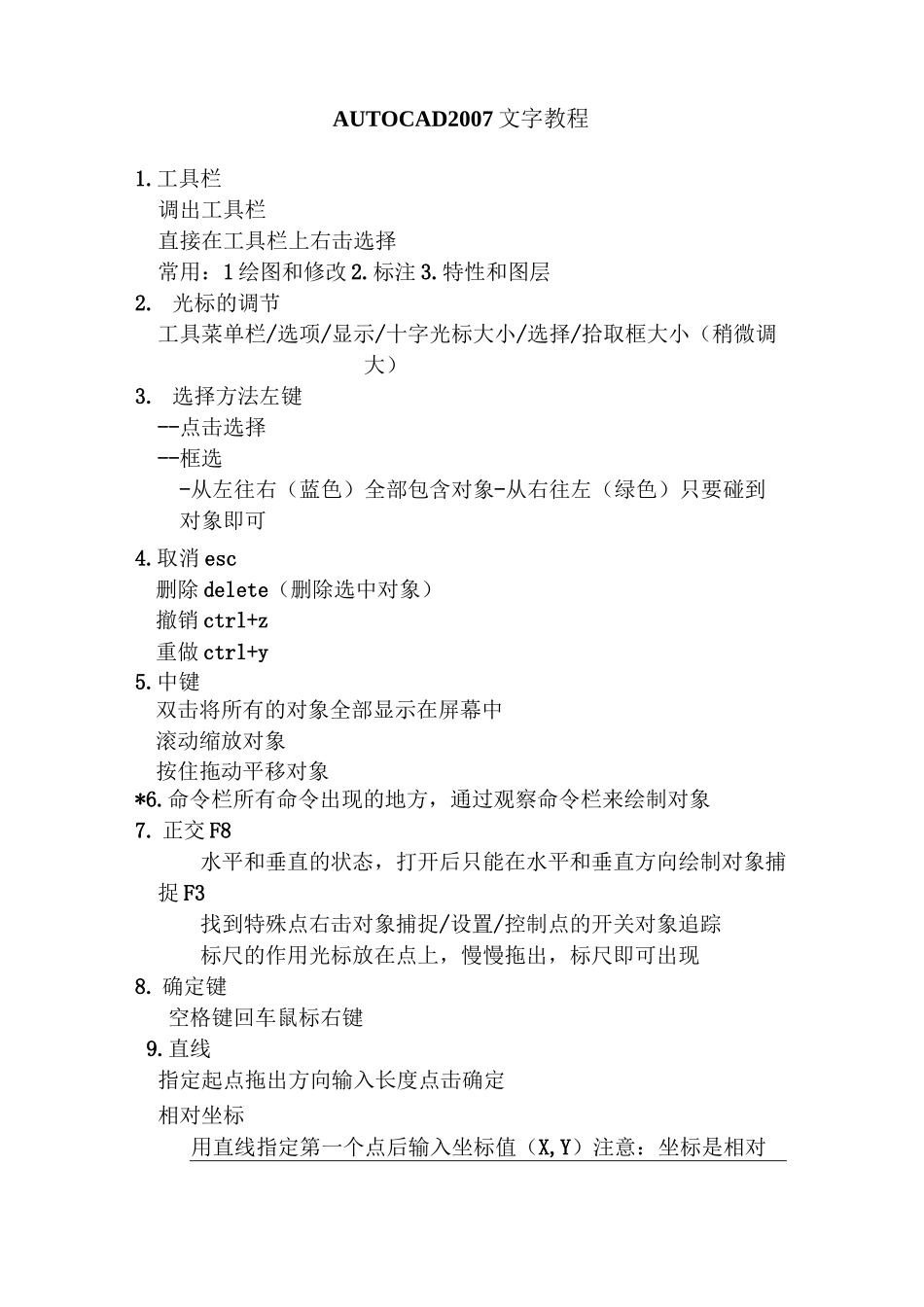

AUTOCAD2007 文字教程1.工具栏调出工具栏直接在工具栏上右击选择常用：1 绘图和修改 2.标注 3.特性和图层2. 光标的调节工具菜单栏/选项/显示/十字光标大小/选择/拾取框大小（稍微调大）3. 选择方法左键--点击选择--框选-从左往右（蓝色）全部包含对象-从右往左（绿色）只要碰到对象即可4.取消 esc删除 delete（删除选中对象）撤销 ctrl+z重做 ctrl+y5.中键双击将所有的对象全部显示在屏幕中滚动缩放对象按住拖动平移对象*6.命令栏所有命令出现的地方，通过观察命令栏来绘制对象7. 正交 F8水平和垂直的状态，打开后只能在水平和垂直方向绘制对象捕捉 F3找到特殊点右击对象捕捉/设置/控制点的开关对象追踪标尺的作用光标放在点上，慢慢拖出，标尺即可出现8. 确定键空格键回车鼠标右键9.直线指定起点拖出方向输入长度点击确定相对坐标用直线指定第一个点后输入坐标值（X,Y）注意：坐标是相对起点的坐标直线 L1.角度的判断零度的位置是在起点右侧的水平线上角度都是逆时针旋转出来的，顺时针为负值2. 角度的输入方法指定起点后拖出方向输入长度 shift+<角度值*再结束命令后再次点击确定键的话是重复上次命令构造线 XL1.注意命令栏中出现“或”或之前为当前命令，可以直接操作或之后的命令为扩展命令，右击来选择2. 右击选择--水平和垂直--角度-直接输入角度值（和直线的角度相同）*-右击选择“参照”重新指定直线来代替水平线进行旋转--二等分绘制角平分线*--偏移绘制平行线-直接输入偏移的距离（在直线的垂直方向上）-右击选择“通过”直接将直线复制到需要的点上修剪 tr1. 选择工具后要直接点击确定键，然后直接点击或者框选要修剪的对象2. 当对象只剩下最后一条线段时，是无法修剪的*圆 C1. 圆心半径或者直径2. 右击选择扩展命令--三点任意三个点上绘制--两点两点间的距离为直径值*--相切相切半径切点的位置是在大概位置上点击3. 绘图菜单栏/圆/相切相切相切*圆弧 A1. 工具栏中一般使用三点绘制 2.绘图菜单栏/圆弧...*圆弧是逆时针旋转出来*起点端点半径指定起点和端点的位置，拖动端点上得直线直到圆弧出现再去输入半径值当圆弧大于半圆时，半径值要输入负值多段线 PL1. 绘制出来是一个整体2. 右击选择--圆弧选择圆弧后，直接右击选择方向命令，在进行操作上方 90 左边 180 下方 270 右边 360--宽度起点和端点的宽度指定起点和端点的宽度，再去输入长度值注意：圆弧中有宽度的话，先指定宽度再绘制圆弧3. ...
