DB-QC15 纯电动汽车一站式实训系统(比亚迪E5)VIP免费

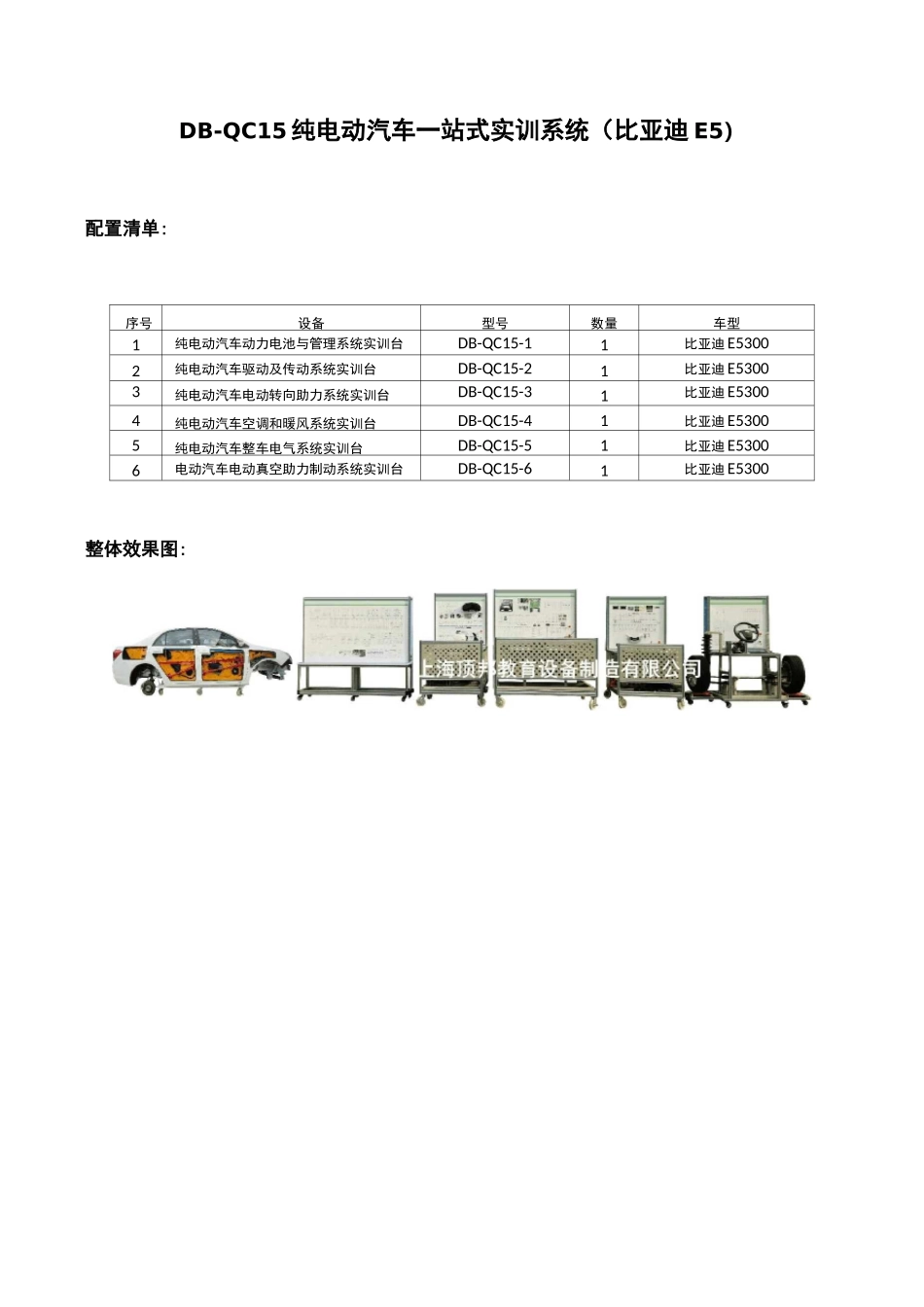

DB-QC15 纯电动汽车一站式实训系统（比亚迪 E5）配置清单:序号设备型号数量车型1纯电动汽车动力电池与管理系统实训台DB-QC15-11比亚迪 E53002纯电动汽车驱动及传动系统实训台DB-QC15-21比亚迪 E53003纯电动汽车电动转向助力系统实训台DB-QC15-31比亚迪 E53004纯电动汽车空调和暖风系统实训台DB-QC15-41比亚迪 E53005纯电动汽车整车电气系统实训台DB-QC15-51比亚迪 E53006电动汽车电动真空助力制动系统实训台DB-QC15-61比亚迪 E5300整体效果图:1.DB-QC15-1 纯电动汽车动力电池与管理系统实训台（参考图）一、产品简介选用翻新比亚迪 E5300 纯电动汽车动力电池包总成和管理系统真实材料制作的实验实训台架，可完成动力电池包总成和管理系统相关的实验实训内容，台架也可以给其他系统提供动力电源。适合于各类院校对锂动力电池包及管理系统（BMS）等理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。二、功能特点1. 各器件安装在平台上，电气连接方式与实车相同，真实展示动力电池系统结构。2. 增加安装动力电池包信息显示器（7 寸触摸屏），安装在面板上可观察充放电过程各项参数，动力电池包充放电过程控制逻辑和主要部件参数变化规律。BMS 电池管理系统（带 CAN 通讯）带被动均衡功能，带开关控制保护（单体断线、短路、过压、欠压、过流、过温），带 CAN 通讯，估算 SOC（荷电状态）等。（1）具有单体电压数据采集、总电压数据采集、电流采集、温度采集。（2）具有完备的故障等级报警功能，包括电压、电流、温度等故障报警。⑶ 具有 SOC 估算功能。(4) 具有充放电控制功能。(5) 具有被动均衡管理功能。(6) 系统开关无源机械触点。3.设备给驱动传动系统等设备提供高压动力电源，配套原车连接电缆线，与原车连接方式相同。通过给驱动传动系统等设备提供高压动力电源，展示高压动力电池放电系统的结构与原理、动态演示放电系统工作过程。4. 安装有真实可运行的原车车载充电系统(带车载充电机、国标充电接口与充电枪)，展示车载充电系统的结构与原理、动态演示充电系统工作过程。5. 高压配电箱与动力电池包上盖半透明改装，展示内部控制器件结构。6•面板采用 4mm 厚铝塑板，立式安装面板 UV 平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。7. 面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电...
