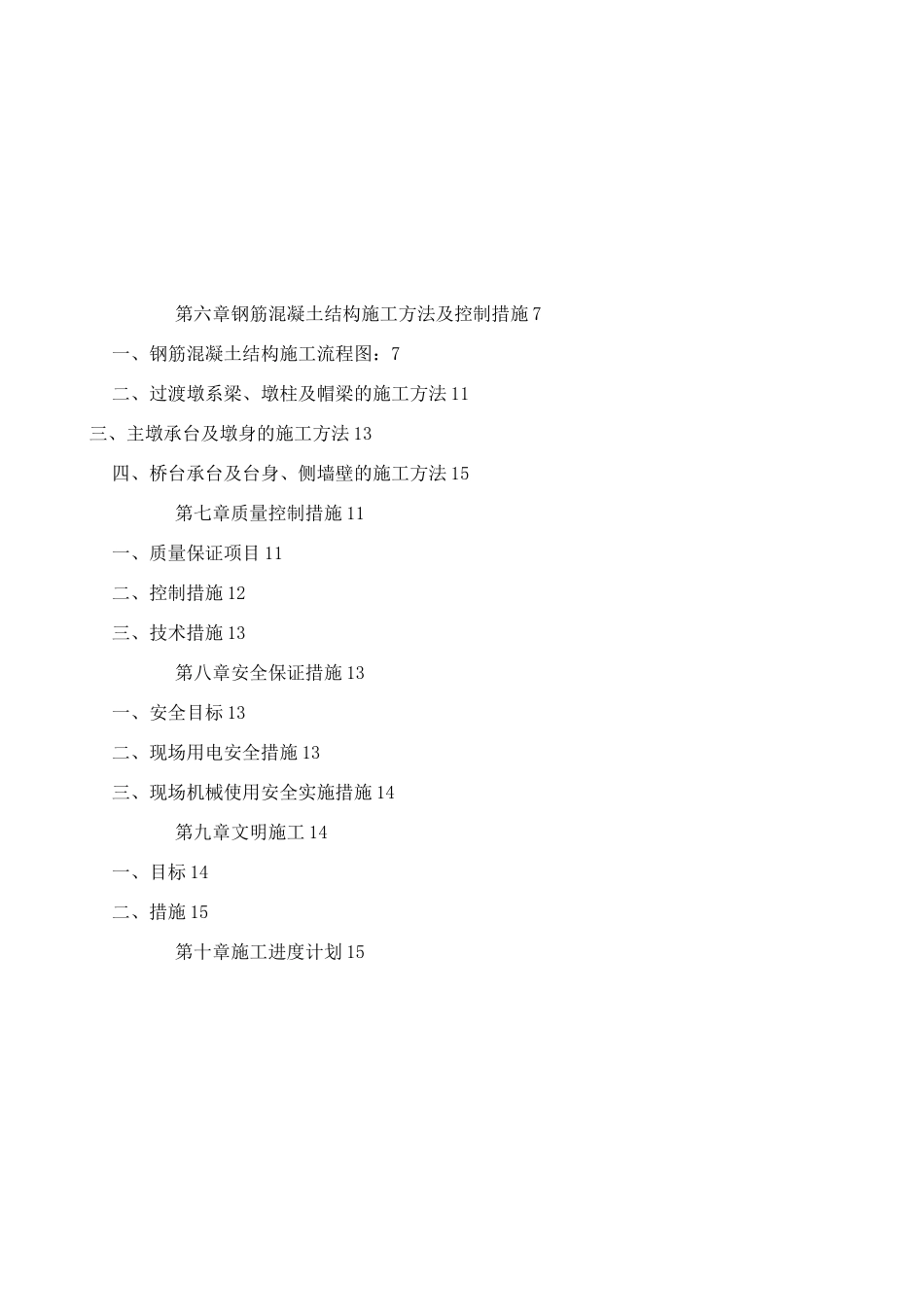

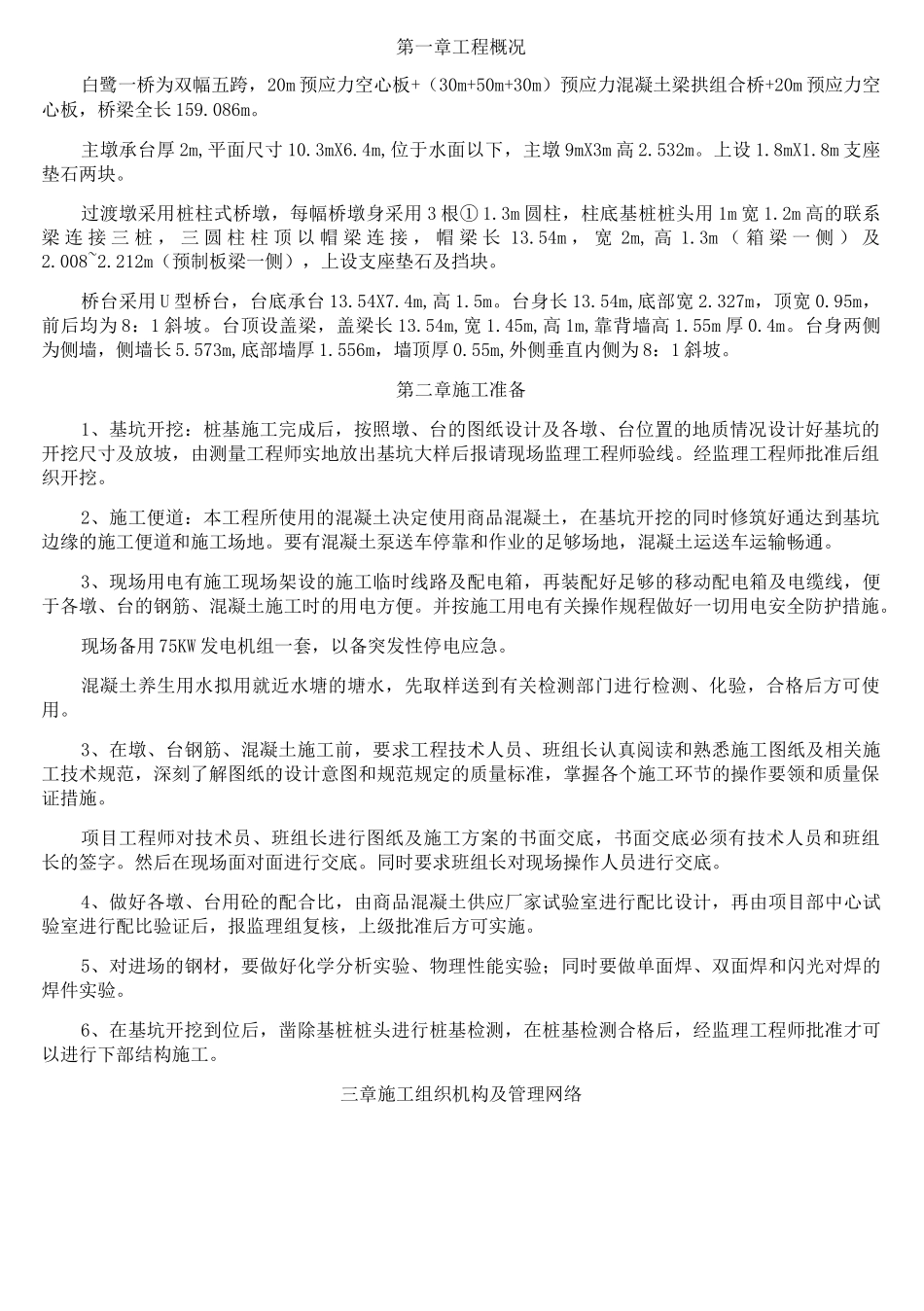

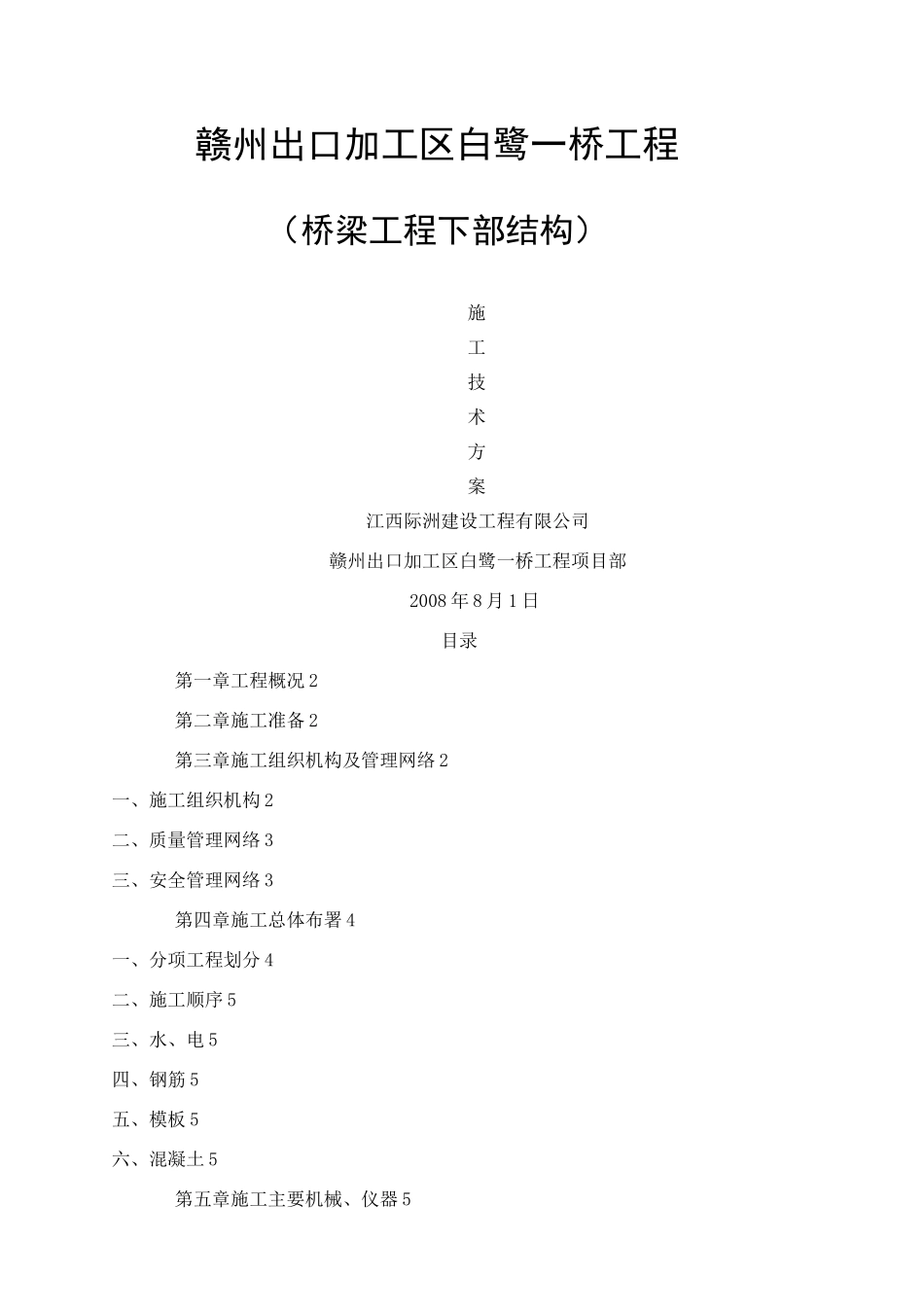

赣州出口加工区白鹭一桥工程（桥梁工程下部结构）施工技术方案江西际洲建设工程有限公司赣州出口加工区白鹭一桥工程项目部2008 年 8 月 1 日目录第一章工程概况 2第二章施工准备 2第三章施工组织机构及管理网络 2一、施工组织机构 2二、质量管理网络 3三、安全管理网络 3第四章施工总体布署 4一、分项工程划分 4二、施工顺序 5三、水、电 5四、钢筋 5五、模板 5六、混凝土 5第五章施工主要机械、仪器 5第六章钢筋混凝土结构施工方法及控制措施 7一、钢筋混凝土结构施工流程图：7二、过渡墩系梁、墩柱及帽梁的施工方法 11三、主墩承台及墩身的施工方法 13四、桥台承台及台身、侧墙壁的施工方法 15第七章质量控制措施 11一、质量保证项目 11二、控制措施 12三、技术措施 13第八章安全保证措施 13一、安全目标 13二、现场用电安全措施 13三、现场机械使用安全实施措施 14第九章文明施工 14一、目标 14二、措施 15第十章施工进度计划 15第一章工程概况白鹭一桥为双幅五跨，20m 预应力空心板+（30m+50m+30m）预应力混凝土梁拱组合桥+20m 预应力空心板，桥梁全长 159.086m。主墩承台厚 2m,平面尺寸 10.3mX6.4m,位于水面以下，主墩 9mX3m 高 2.532m。上设 1.8mX1.8m 支座垫石两块。过渡墩采用桩柱式桥墩，每幅桥墩身采用 3 根① 1.3m 圆柱，柱底基桩桩头用 1m 宽 1.2m 高的联系梁 连 接 三 桩 ， 三 圆 柱 柱 顶 以 帽 梁 连 接 ， 帽 梁 长 13.54m ， 宽 2m, 高 1.3m （ 箱 梁 一 侧 ） 及2.008~2.212m（预制板梁一侧），上设支座垫石及挡块。桥台采用 U 型桥台，台底承台 13.54X7.4m,高 1.5m。台身长 13.54m,底部宽 2.327m，顶宽 0.95m，前后均为 8：1 斜坡。台顶设盖梁，盖梁长 13.54m,宽 1.45m,高 1m,靠背墙高 1.55m 厚 0.4m。台身两侧为侧墙，侧墙长 5.573m,底部墙厚 1.556m，墙顶厚 0.55m,外侧垂直内侧为 8：1 斜坡。第二章施工准备1、基坑开挖：桩基施工完成后，按照墩、台的图纸设计及各墩、台位置的地质情况设计好基坑的开挖尺寸及放坡，由测量工程师实地放出基坑大样后报请现场监理工程师验线。经监理工程师批准后组织开挖。2、施工便道：本工程所使用的混凝土决定使用商品混凝土，在基坑开挖的同时修筑好通达到基坑边缘的施工便道和施工场地。要有混凝土泵送车停靠和作业的足够场地，混凝土运送车运输畅通。3、现场用电有施工现场...
