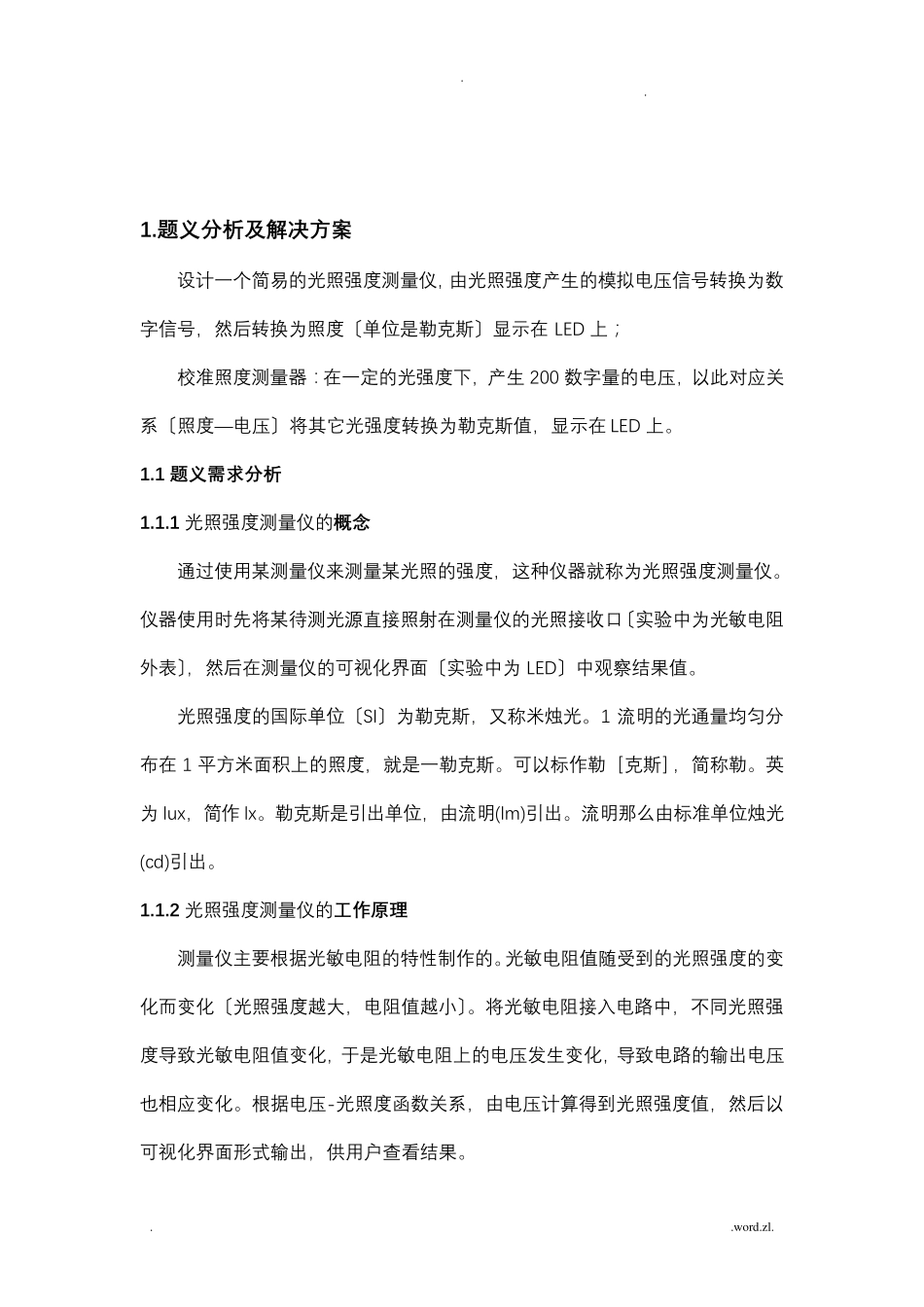

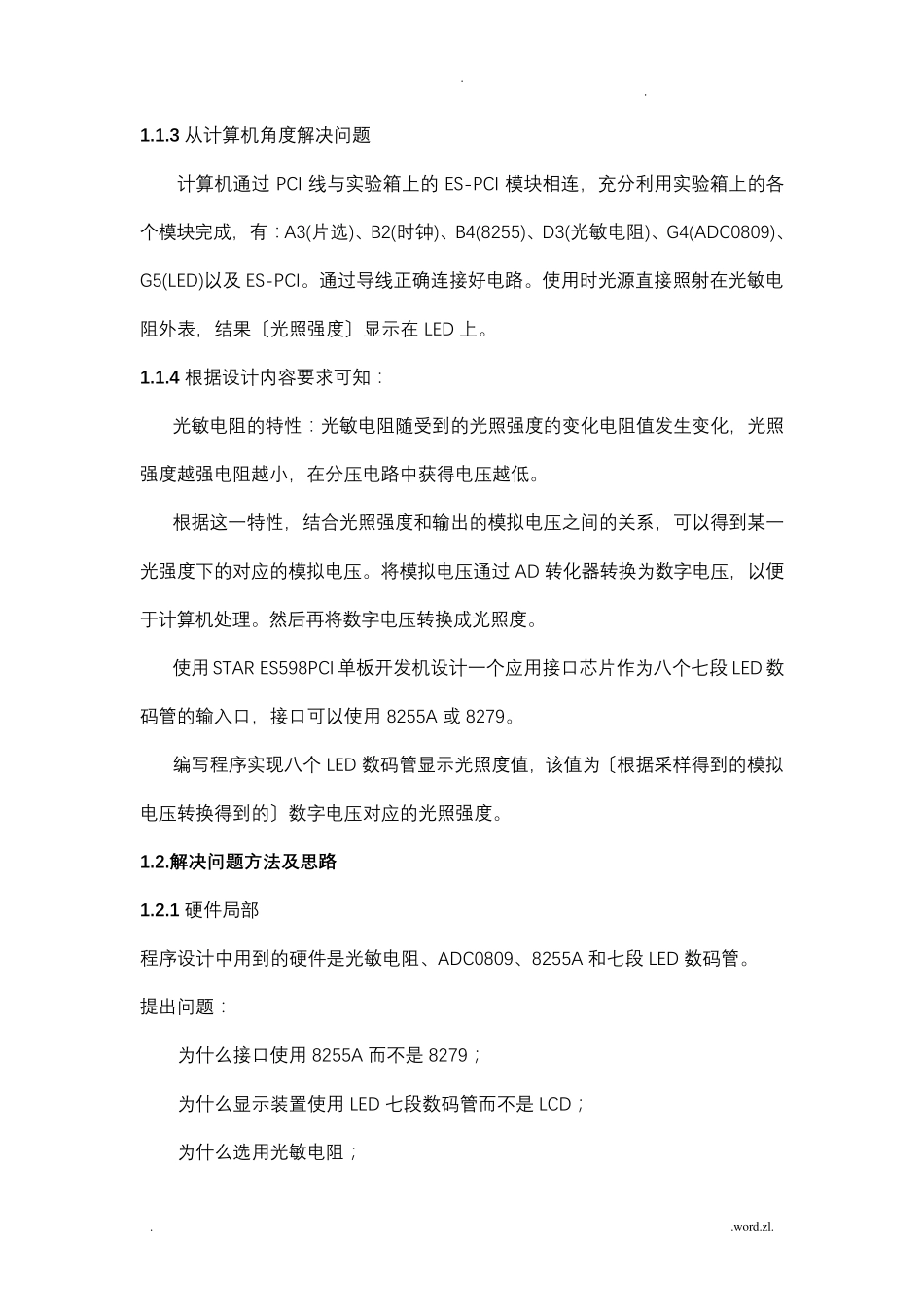

. . . .word.zl. 1.题义分析及解决方案 设计一个简易的光照强度测量仪,由光照强度产生的模拟电压信号转换为数字信号,然后转换为照度〔单位是勒克斯〕显示在 LED 上; 校准照度测量器:在一定的光强度下,产生 200 数字量的电压,以此对应关系〔照度—电压〕将其它光强度转换为勒克斯值,显示在 LED 上。 1.1 题义需求分析 1.1.1 光照强度测量仪的概念 通过使用某测量仪来测量某光照的强度,这种仪器就称为光照强度测量仪。仪器使用时先将某待测光源直接照射在测量仪的光照接收口〔实验中为光敏电阻外表〕,然后在测量仪的可视化界面〔实验中为 LED〕中观察结果值。 光照强度的国际单位〔SI〕为勒克斯,又称米烛光。1 流明的光通量均匀分布在 1 平方米面积上的照度,就是一勒克斯。可以标作勒[克斯],简称勒。英为 lux,简作 lx。勒克斯是引出单位,由流明(lm)引出。流明那么由标准单位烛光(cd)引出。 1.1.2 光照强度测量仪的工作原理 测量仪主要根据光敏电阻的特性制作的。光敏电阻值随受到的光照强度的变化而变化〔光照强度越大,电阻值越小〕。将光敏电阻接入电路中,不同光照强度导致光敏电阻值变化,于是光敏电阻上的电压发生变化,导致电路的输出电压也相应变化。根据电压-光照度函数关系,由电压计算得到光照强度值,然后以可视化界面形式输出,供用户查看结果。 . . . .word.zl. 1.1.3 从计算机角度解决问题 计算机通过 PCI 线与实验箱上的 ES-PCI 模块相连,充分利用实验箱上的各个模块完成,有:A3(片选)、B2(时钟)、B4(8255)、D3(光敏电阻)、G4(ADC0809)、G5(LED)以及 ES-PCI。通过导线正确连接好电路。使用时光源直接照射在光敏电阻外表,结果〔光照强度〕显示在 LED 上。 1.1.4 根据设计内容要求可知: 光敏电阻的特性:光敏电阻随受到的光照强度的变化电阻值发生变化,光照强度越强电阻越小,在分压电路中获得电压越低。 根据这一特性,结合光照强度和输出的模拟电压之间的关系,可以得到某一光强度下的对应的模拟电压。将模拟电压通过 AD 转化器转换为数字电压,以便于计算机处理。然后再将数字电压转换成光照度。 使用 STAR ES598PCI 单板开发机设计一个应用接口芯片作为八个七段 LED 数码管的输入口,接口可以使用 8255A 或 8279。 编写程序实现八个 LED 数码管显示光照度值,该值为〔根据采样得到的模拟电压转换得到的〕数字电压对应的光照强度。 1.2.解 决问...
