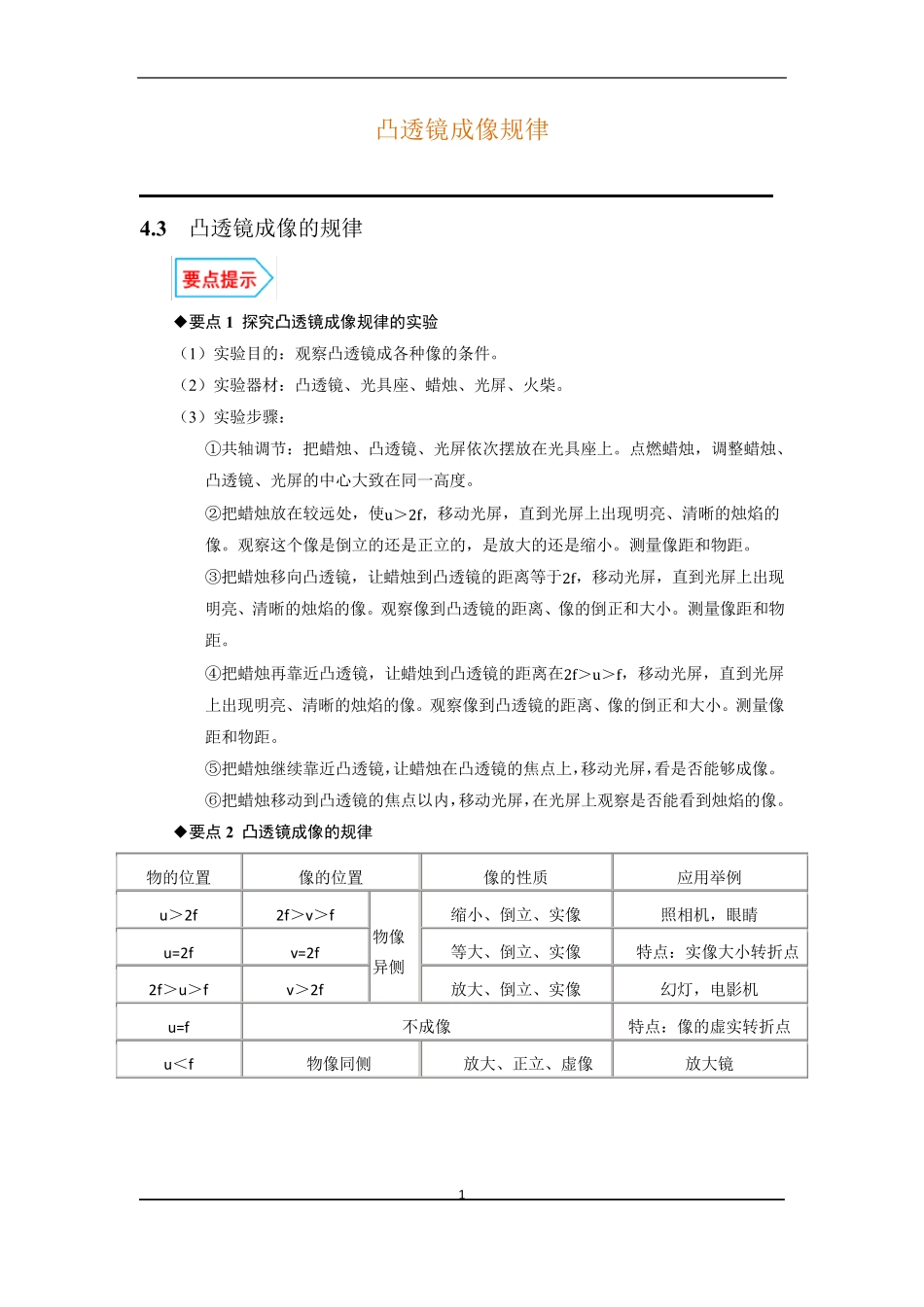

1 凸透镜成像规律 4 .3 凸透镜成像的规律 ◆要点1 探究凸透镜成像规律的实验 （1）实验目的：观察凸透镜成各种像的条件。 （2 ）实验器材：凸透镜、光具座、蜡烛、光屏、火柴。 （3 ）实验步骤： ①共轴调节：把蜡烛、凸透镜、光屏依次摆放在光具座上。点燃蜡烛，调整蜡烛、凸透镜、光屏的中心大致在同一高度。 ②把蜡烛放在较远处，使u＞2f，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。观察这个像是倒立的还是正立的，是放大的还是缩小。测量像距和物距。 ③把蜡烛移向凸透镜，让蜡烛到凸透镜的距离等于2f，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。观察像到凸透镜的距离、像的倒正和大小。测量像距和物距。 ④把蜡烛再靠近凸透镜，让蜡烛到凸透镜的距离在2f＞u＞f，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。观察像到凸透镜的距离、像的倒正和大小。测量像距和物距。 ⑤把蜡烛继续靠近凸透镜，让蜡烛在凸透镜的焦点上，移动光屏，看是否能够成像。 ⑥把蜡烛移动到凸透镜的焦点以内，移动光屏，在光屏上观察是否能看到烛焰的像。 ◆要点2 凸透镜成像的规律 物的位置 像的位置 像的性质 应用举例 u＞2f 2f＞v＞f 物像 异侧 缩小、倒立、实像 照相机，眼睛 u=2f v=2f 等大、倒立、实像 特点：实像大小转折点 2f＞u＞f v＞2f 放大、倒立、实像 幻灯，电影机 u=f 不成像 特点：像的虚实转折点 u＜f 物像同侧 放大、正立、虚像 放大镜 2 Δ 基础题系列 ◆1. 一物体放在距凸透镜20cm 处时，在另一侧距凸透镜6cm 处的光屏上出现了一个清晰的像。那么该透镜的焦距可能是（ ） A．3cm B．5cm C．7cm D．9cm ◆2 . 凸透镜焦距为12cm，物体距透镜15cm 和5cm 时，两次所成像的情况是( ) A．都成放大的实像 B．前者成放大实像，后者成放大的虚像 C．以上答案都不对 D．前者成缩小的虚像，后者成放大的实像 ◆3 .（2 01 9 � 温州）将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到清晰的像。该像的性质是（ ） A．缩小的虚像 B．放大的虚像 C．缩小的实像 D．放大的实像 ◆4. 小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的是（ ） A．将凸透镜往上移 B．将光屏往下移 C．将蜡烛往上移 D．将蜡烛往下移 ◆5 .（2 01 9 � 河南）购物支付已进入“刷脸...
