压型钢板屋面施工方案VIP专享VIP免费

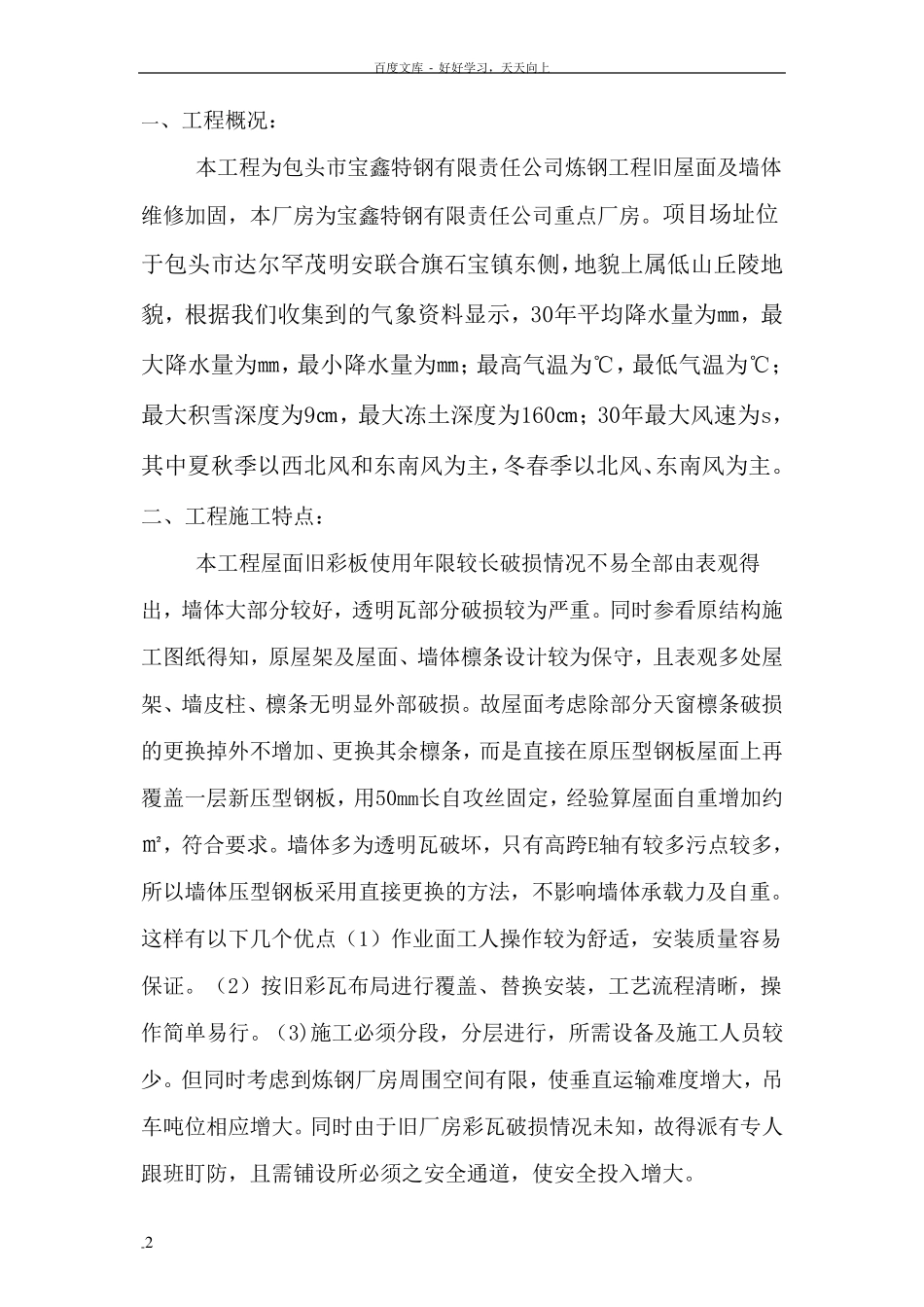

百度文库 - 好好学习，天天向上 -1 屋面压型钢板 施 工 方 案 河北冶建内蒙古分公司 2014年10月25日 百度文库 - 好好学习，天天向上 -2 一、工程概况： 本工程为包头市宝鑫特钢有限责任公司炼钢工程旧屋面及墙体维修加固，本厂房为宝鑫特钢有限责任公司重点厂房。项目场址位于包头市达尔罕茂明安联合旗石宝镇东侧，地貌上属低山丘陵地貌，根据我们收集到的气象资料显示，30年平均降水量为㎜，最大降水量为㎜，最小降水量为㎜；最高气温为℃，最低气温为℃；最大积雪深度为9㎝，最大冻土深度为160㎝；30年最大风速为s，其中夏秋季以西北风和东南风为主，冬春季以北风、东南风为主。 二、工程施工特点： 本工程屋面旧彩板使用年限较长破损情况不易全部由表观得出，墙体大部分较好，透明瓦部分破损较为严重。同时参看原结构施工图纸得知，原屋架及屋面、墙体檩条设计较为保守，且表观多处屋架、墙皮柱、檩条无明显外部破损。故屋面考虑除部分天窗檩条破损的更换掉外不增加、更换其余檩条，而是直接在原压型钢板屋面上再覆盖一层新压型钢板，用50mm长自攻丝固定，经验算屋面自重增加约㎡，符合要求。墙体多为透明瓦破坏，只有高跨E轴有较多污点较多，所以墙体压型钢板采用直接更换的方法，不影响墙体承载力及自重。这样有以下几个优点（1）作业面工人操作较为舒适，安装质量容易保证。（2）按旧彩瓦布局进行覆盖、替换安装，工艺流程清晰，操作简单易行。（3)施工必须分段，分层进行，所需设备及施工人员较少。但同时考虑到炼钢厂房周围空间有限，使垂直运输难度增大，吊车吨位相应增大。同时由于旧厂房彩瓦破损情况未知，故得派有专人跟班盯防，且需铺设所必须之安全通道，使安全投入增大。 百度文库 - 好好学习，天天向上 -3 三、方案适用范围： 1.主要用于本炼钢工业厂房屋顶及墙体。 2.含本建筑物自身天沟、采光板、压顶、封檐等配套施工工程。 四、施工原理： 压型钢板屋面、墙体施工中，同时遵守钢筋混凝土结构工程施工规范和钢结构工程施工规范的相关规定，并结合压型钢板自身的特点，突出施工便捷，自重轻、免维护的特点。本方案侧重于彩色压型钢板屋面板与天沟，屋面板与墙板的连接的安装施工。 五、施工工艺： 彩钢屋面板施工简要流程： 施工准备→防护网安装→安全通道敷设→原彩钢瓦屋面检查→排板→安装新彩钢板屋面板→场地清理→竣工验收 彩钢墙体板施工简要流程： 施工准备→防护网安装→原彩钢瓦墙体...
