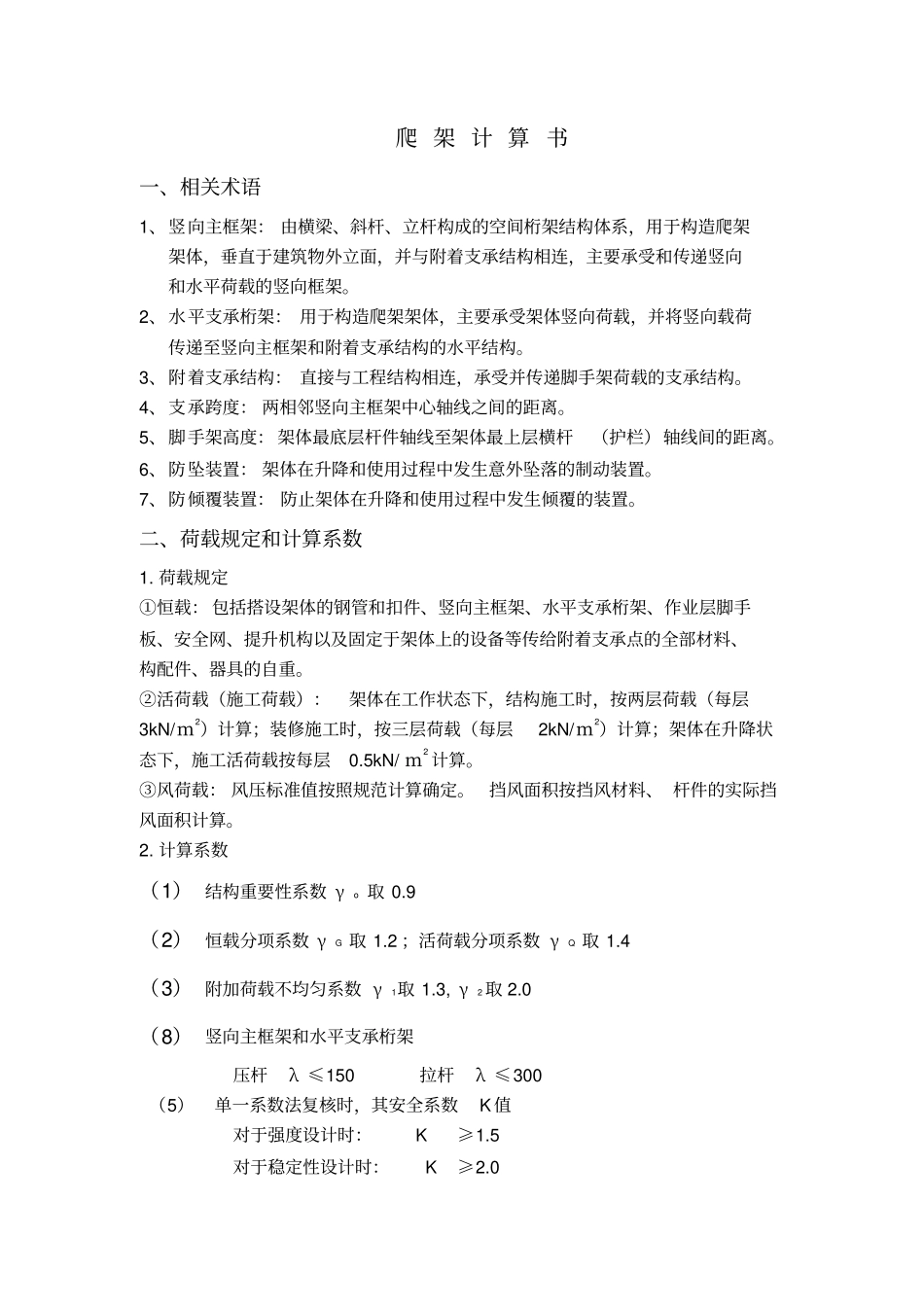

爬 架 计 算 书二 ○ 一 三 年 四 月前言本计算书将反映爬架系统关键部件的受力状况、强度及稳定性等计算内容。主要计算根据是建设部 《建筑施工附着式升降脚手架管理暂行规定》和《JGJ202— 2010 建筑施工工具式脚手架安全技术规范》。计算单元的选取原则是符合《JGJ202— 2010 建筑施工工具式脚手架安全技术规范》规定。①桁架导轨式爬架设计支承跨度7.0m,选择计算单元的跨度为6.9m。②桁架导轨式爬架设计架体全高与支承跨度乘积一般小于110m2。设计架体高度 14.4m，架体高度与支承跨度乘积：14.4m×6.9m=99.36 ㎡ <110 ㎡。③架体内外排立杆中心距为0.75 米，步高为 1.8 米。综上所述 , 本设计计算书选取一支承跨度6.9m 的一榀脚手架作为计算单元。爬 架 计 算 书一、相关术语1、竖向主框架： 由横梁、斜杆、立杆构成的空间桁架结构体系，用于构造爬架架体，垂直于建筑物外立面，并与附着支承结构相连，主要承受和传递竖向和水平荷载的竖向框架。2、水平支承桁架： 用于构造爬架架体，主要承受架体竖向荷载，并将竖向载荷传递至竖向主框架和附着支承结构的水平结构。3、附着支承结构： 直接与工程结构相连，承受并传递脚手架荷载的支承结构。4、支承跨度： 两相邻竖向主框架中心轴线之间的距离。5、脚手架高度： 架体最底层杆件轴线至架体最上层横杆（护栏）轴线间的距离。6、防坠装置： 架体在升降和使用过程中发生意外坠落的制动装置。7、防倾覆装置： 防止架体在升降和使用过程中发生倾覆的装置。二、荷载规定和计算系数1. 荷载规定①恒载： 包括搭设架体的钢管和扣件、竖向主框架、水平支承桁架、作业层脚手板、安全网、提升机构以及固定于架体上的设备等传给附着支承点的全部材料、构配件、器具的自重。②活荷载（施工荷载）：架体在工作状态下，结构施工时，按两层荷载（每层3kN/ｍ2）计算；装修施工时，按三层荷载（每层2kN/ｍ2）计算；架体在升降状态下，施工活荷载按每层0.5kN/ ｍ2 计算。③风荷载： 风压标准值按照规范计算确定。挡风面积按挡风材料、 杆件的实际挡风面积计算。2. 计算系数（1） 结构重要性系数 γo 取 0.9 （2） 恒载分项系数 γG 取 1.2 ；活荷载分项系数 γQ 取 1.4 （3） 附加荷载不均匀系数 γ1取 1.3, γ2 取 2.0 （8） 竖向主框架和水平支承桁架压杆λ ≤150 拉杆λ ≤300 （5）单一系数法复核时，其安全系数K 值对于强度设计时： K...
