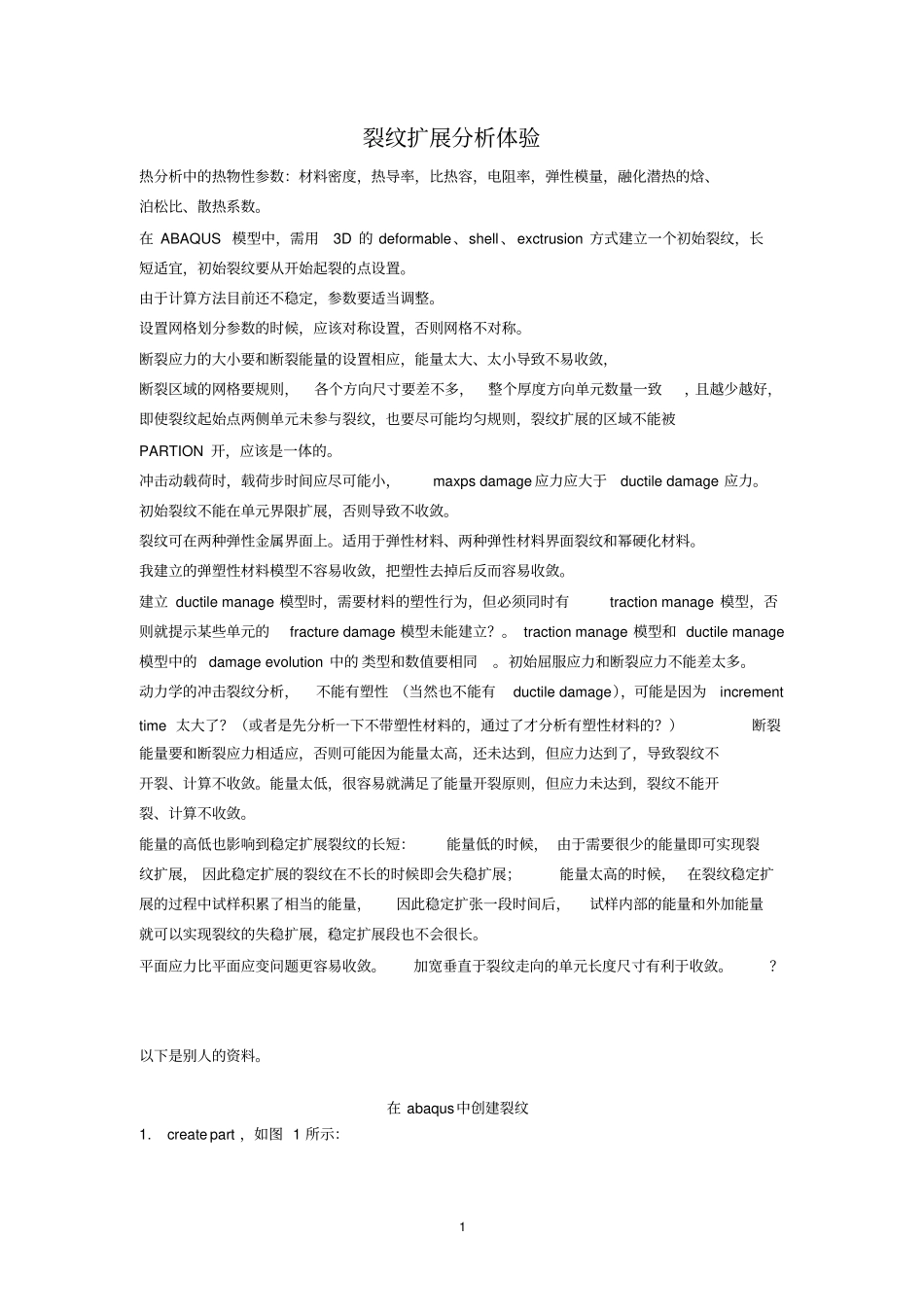

1 裂纹扩展分析体验热分析中的热物性参数：材料密度，热导率，比热容，电阻率，弹性模量，融化潜热的焓、泊松比、散热系数。在 ABAQUS 模型中，需用3D 的 deformable、shell、exctrusion 方式建立一个初始裂纹，长短适宜，初始裂纹要从开始起裂的点设置。由于计算方法目前还不稳定，参数要适当调整。设置网格划分参数的时候，应该对称设置，否则网格不对称。断裂应力的大小要和断裂能量的设置相应，能量太大、太小导致不易收敛，断裂区域的网格要规则，各个方向尺寸要差不多，整个厚度方向单元数量一致，且越少越好，即使裂纹起始点两侧单元未参与裂纹，也要尽可能均匀规则，裂纹扩展的区域不能被PARTION 开，应该是一体的。冲击动载荷时，载荷步时间应尽可能小，maxps damage 应力应大于ductile damage 应力。初始裂纹不能在单元界限扩展，否则导致不收敛。裂纹可在两种弹性金属界面上。适用于弹性材料、两种弹性材料界面裂纹和幂硬化材料。我建立的弹塑性材料模型不容易收敛，把塑性去掉后反而容易收敛。建立 ductile manage 模型时，需要材料的塑性行为，但必须同时有traction manage 模型，否则就提示某些单元的fracture damage 模型未能建立？。 traction manage 模型和 ductile manage模型中的 damage evolution 中的 类型和数值要相同。初始屈服应力和断裂应力不能差太多。动力学的冲击裂纹分析，不能有塑性 （当然也不能有ductile damage），可能是因为increment time 太大了？（或者是先分析一下不带塑性材料的，通过了才分析有塑性材料的？）断裂能量要和断裂应力相适应，否则可能因为能量太高，还未达到，但应力达到了，导致裂纹不开裂、计算不收敛。能量太低，很容易就满足了能量开裂原则，但应力未达到，裂纹不能开裂、计算不收敛。能量的高低也影响到稳定扩展裂纹的长短：能量低的时候， 由于需要很少的能量即可实现裂纹扩展， 因此稳定扩展的裂纹在不长的时候即会失稳扩展；能量太高的时候， 在裂纹稳定扩展的过程中试样积累了相当的能量，因此稳定扩张一段时间后，试样内部的能量和外加能量就可以实现裂纹的失稳扩展，稳定扩展段也不会很长。平面应力比平面应变问题更容易收敛。加宽垂直于裂纹走向的单元长度尺寸有利于收敛。？以下是别人的资料。在 abaqus中创建裂纹1.create part ，如图 1 所示：2 图 1 2.进入草图模式，创建一矩形板3*6，点鼠标中键2 次退出草图模式，如图2 所示...
