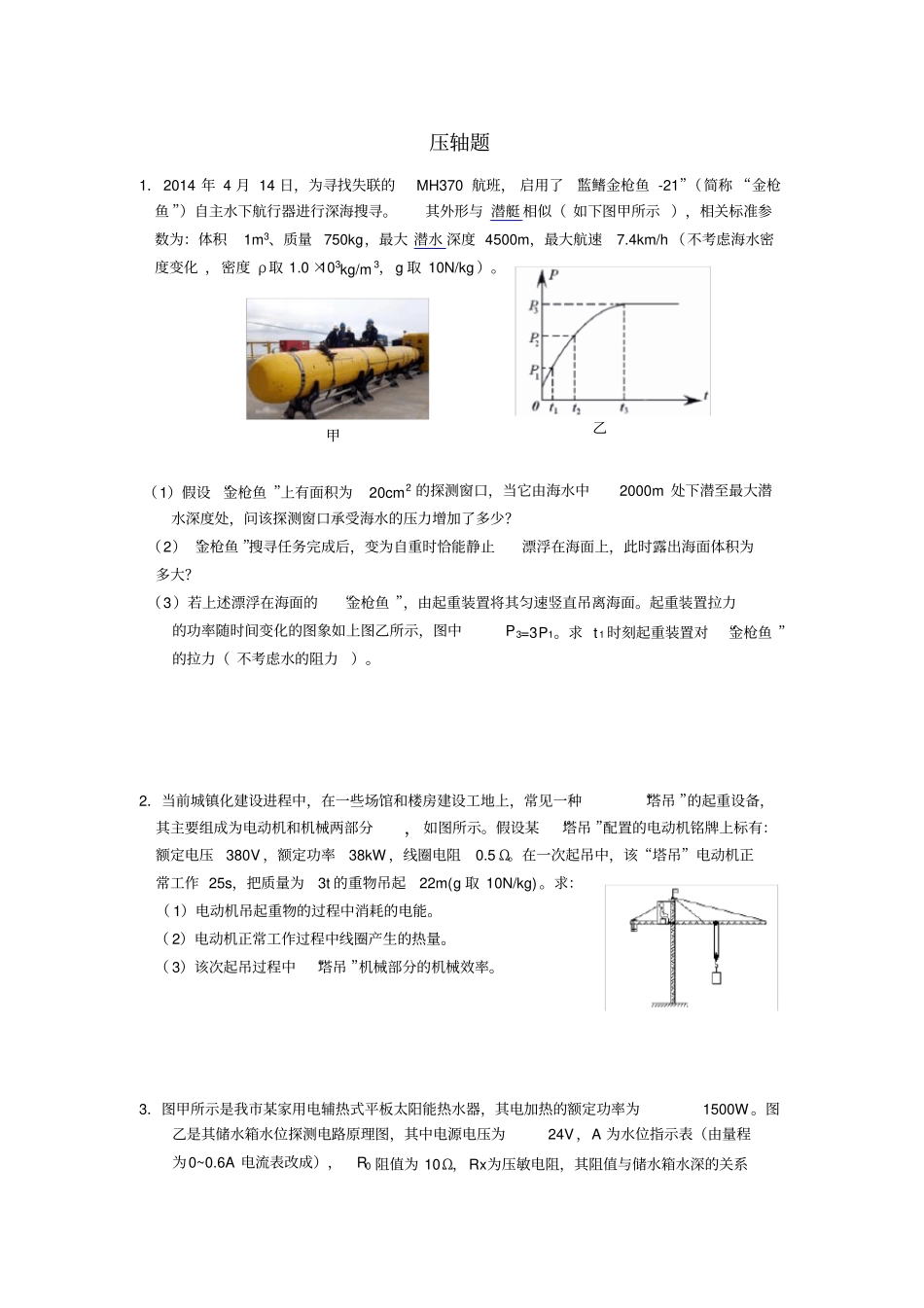

压轴题1．2014 年 4 月 14 日，为寻找失联的MH370 航班， 启用了 “蓝鳍金枪鱼 -21”（简称 “金枪鱼 ”）自主水下航行器进行深海搜寻。其外形与 潜艇 相似（ 如下图甲所示 ），相关标准参数为：体积1m3、质量 750kg，最大 潜水 深度 4500m，最大航速7.4km/h （不考虑海水密度变化 ，密度 ρ取 1.0 ×103kg/m 3，g 取 10N/kg ）。（1）假设 “金枪鱼 ”上有面积为20cm2 的探测窗口，当它由海水中2000m 处下潜至最大潜水深度处，问该探测窗口承受海水的压力增加了多少？（2）“金枪鱼 ”搜寻任务完成后，变为自重时恰能静止漂浮在海面上，此时露出海面体积为多大？（3）若上述漂浮在海面的“金枪鱼 ”，由起重装置将其匀速竖直吊离海面。起重装置拉力的功率随时间变化的图象如上图乙所示，图中P3=3P1。求 t 1 时刻起重装置对“金枪鱼 ”的拉力（ 不考虑水的阻力）。2．当前城镇化建设进程中，在一些场馆和楼房建设工地上，常见一种“塔吊 ”的起重设备，其主要组成为电动机和机械两部分，如图所示。假设某“塔吊 ”配置的电动机铭牌上标有：额定电压380V ，额定功率38kW ，线圈电阻0.5 Ω。在一次起吊中，该“塔吊”电动机正常工作 25s，把质量为3t 的重物吊起22m(g 取 10N/kg) 。求：（ 1）电动机吊起重物的过程中消耗的电能。（ 2）电动机正常工作过程中线圈产生的热量。（ 3）该次起吊过程中“塔吊 ”机械部分的机械效率。3．图甲所示是我市某家用电辅热式平板太阳能热水器，其电加热的额定功率为1500W 。图乙是其储水箱水位探测电路原理图，其中电源电压为24V ，A 为水位指示表（由量程为0~0.6A 电流表改成），R0 阻值为 10Ω，Rx为压敏电阻，其阻值与储水箱水深的关系甲乙如图丙所示。（1）热水器正常加热时，电热丝电阻多大？（结果保留一位小数）（2）阴雨天，将储水箱中50kg、30℃的水加热到 50℃，正常通电要多长时间？[设电热全部被水箱中的水吸收且水无热损失，c水=4.2 ×103J/(kg·℃)] （3）当水位指示表指示储水箱水深为0.2m 时，探测电路中的电流多大？4．电动蛙式打夯机（图甲）是利用冲击和冲击振动来夯实、平整场地的机械，由电动机、皮带轮、偏心块、夯架、夯锤等组成（图乙）。启动电动机，在旋转着的偏心块离心力作用下，夯架绕后轴上下摆动，当夯架向下摆动时夯锤就夯击土层，向上摆动时使打夯机前移，故每夯击一次，机身即向前移动一次。右表是某型号电动蛙...
