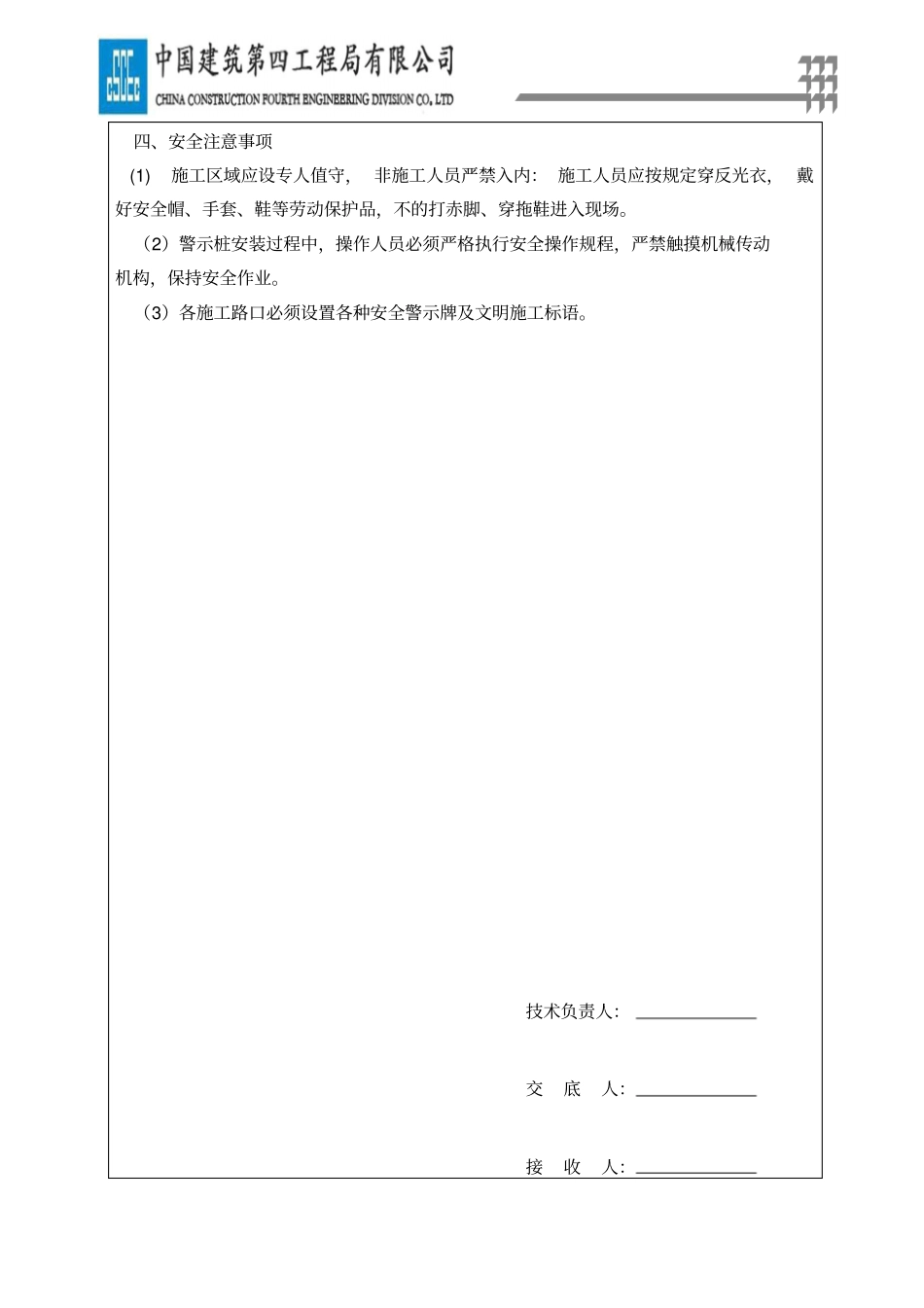

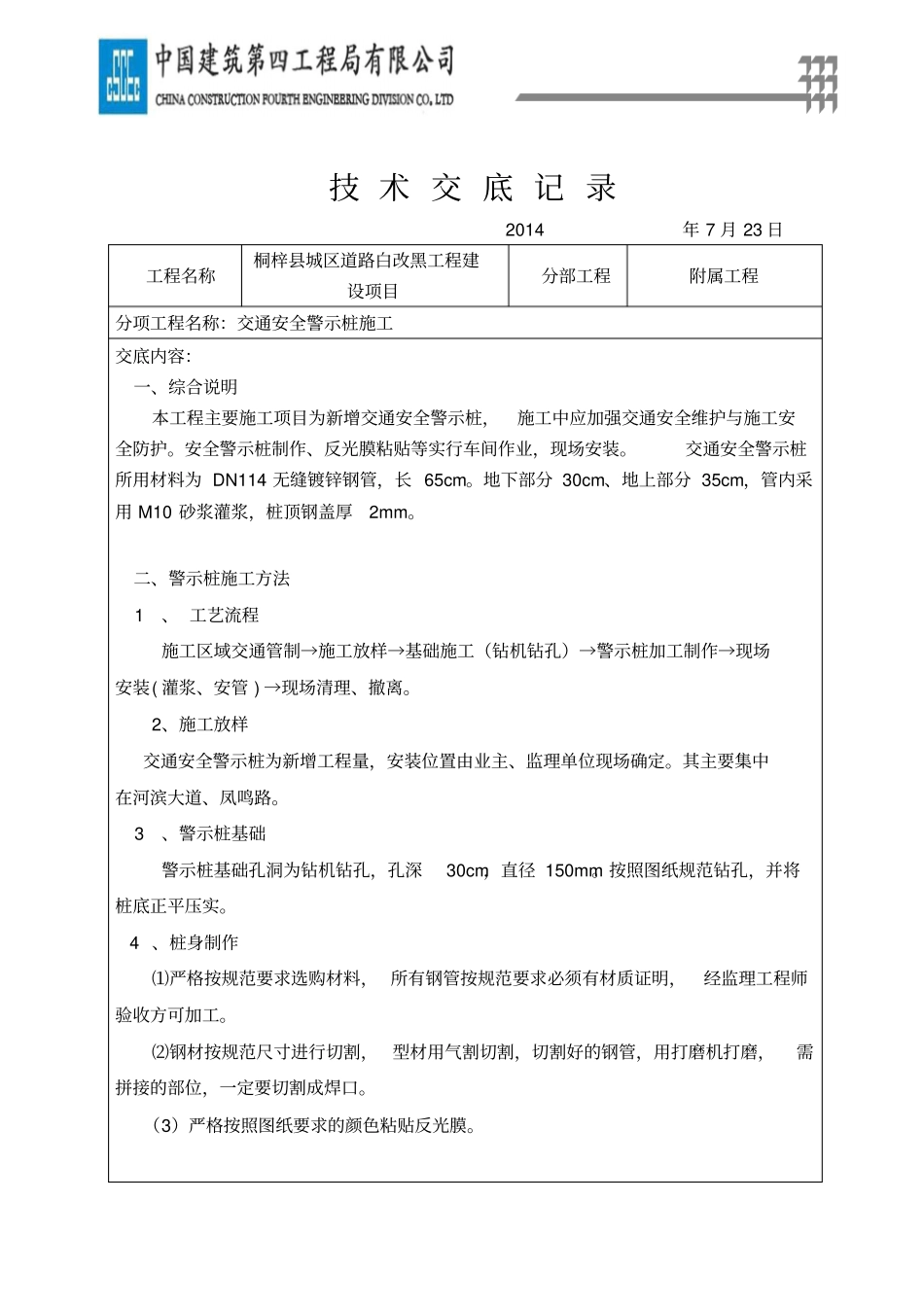

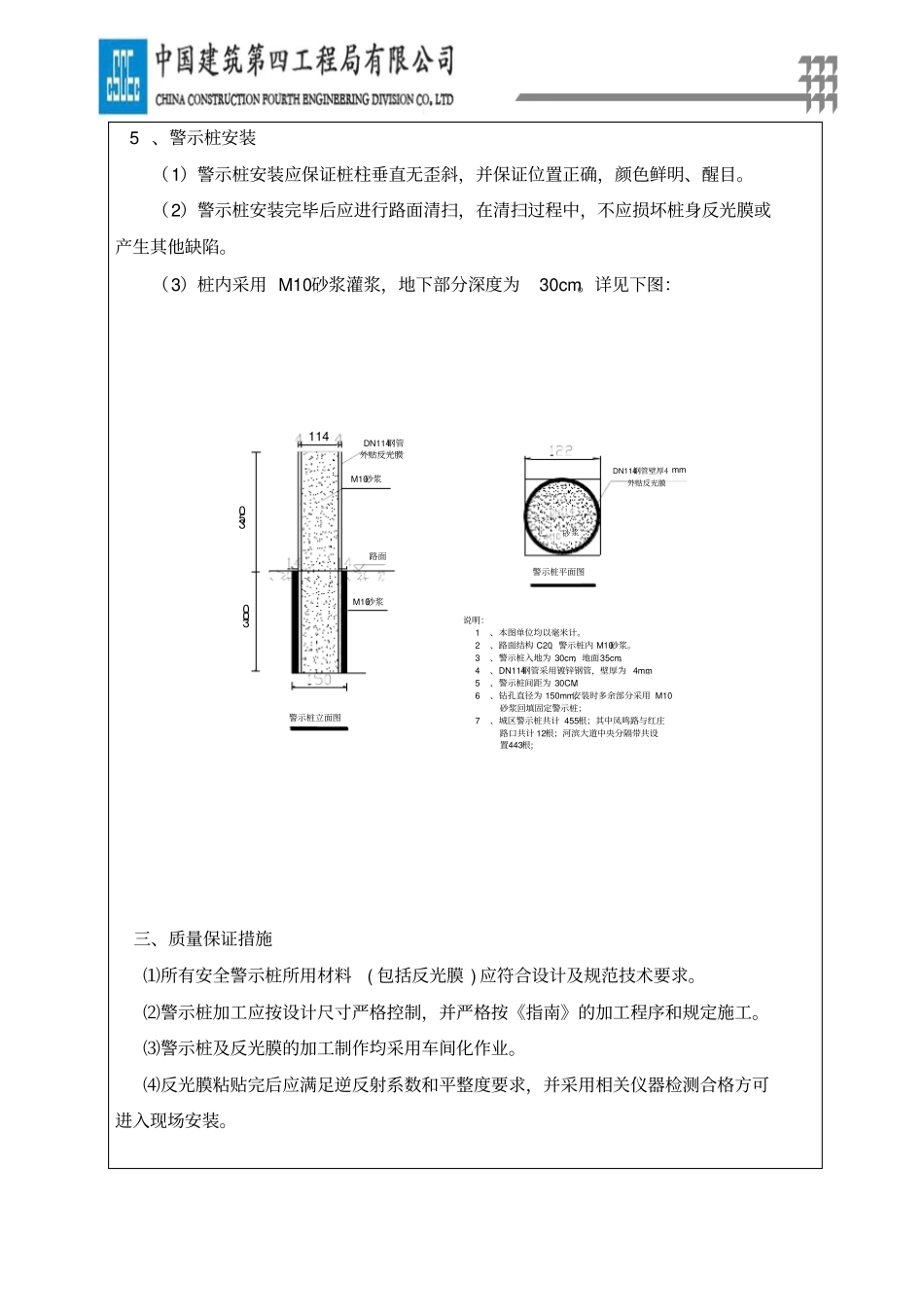

技 术 交 底 记 录 2014 年 7 月 23 日工程名称桐梓县城区道路白改黑工程建设项目分部工程附属工程分项工程名称：交通安全警示桩施工交底内容：一、综合说明本工程主要施工项目为新增交通安全警示桩，施工中应加强交通安全维护与施工安全防护。安全警示桩制作、反光膜粘贴等实行车间作业，现场安装。交通安全警示桩所用材料为 DN114 无缝镀锌钢管，长 65cm。地下部分 30cm、地上部分 35cm，管内采用 M10 砂浆灌浆，桩顶钢盖厚2mm。二、警示桩施工方法 1、 工艺流程施工区域交通管制→施工放样→基础施工（钻机钻孔）→警示桩加工制作→现场安装( 灌浆、安管 ) →现场清理、撤离。2、施工放样交通安全警示桩为新增工程量，安装位置由业主、监理单位现场确定。其主要集中在河滨大道、凤鸣路。 3、警示桩基础警示桩基础孔洞为钻机钻孔，孔深30cm，直径 150mm。按照图纸规范钻孔，并将桩底正平压实。 4 、桩身制作⑴严格按规范要求选购材料， 所有钢管按规范要求必须有材质证明，经监理工程师验收方可加工。⑵钢材按规范尺寸进行切割，型材用气割切割，切割好的钢管，用打磨机打磨，需拼接的部位，一定要切割成焊口。（3）严格按照图纸要求的颜色粘贴反光膜。 5 、警示桩安装（1）警示桩安装应保证桩柱垂直无歪斜，并保证位置正确，颜色鲜明、醒目。（2）警示桩安装完毕后应进行路面清扫，在清扫过程中，不应损坏桩身反光膜或产生其他缺陷。（3）桩内采用 M10砂浆灌浆，地下部分深度为30cm。详见下图：说明： 1、本图单位均以毫米计。 2、路面结构 C20，警示桩内 M10砂浆。 3、警示桩入地为 30cm，地面35cm。 4、DN114钢管采用镀锌钢管，壁厚为 4mm。 5、警示桩间距为 30CM。 6、钻孔直径为 150mm,安装时多余部分采用 M10 砂浆回填固定警示桩； 7、城区警示桩共计 455根；其中凤鸣路与红庄 路口共计 12根；河滨大道中央分隔带共设 置443根;114警示桩立面图350砂浆M10砂浆M10砂浆DN114钢管外贴反光膜路面DN114钢管壁厚4 mm外贴反光膜警示桩平面图300三、质量保证措施⑴所有安全警示桩所用材料( 包括反光膜 ) 应符合设计及规范技术要求。⑵警示桩加工应按设计尺寸严格控制，并严格按《指南》的加工程序和规定施工。⑶警示桩及反光膜的加工制作均采用车间化作业。⑷反光膜粘贴完后应满足逆反射系数和平整度要求，并采用相关仪器检测合格方可进入现场安装。四、安全注意事项 (1)施工区域应设专人值...
