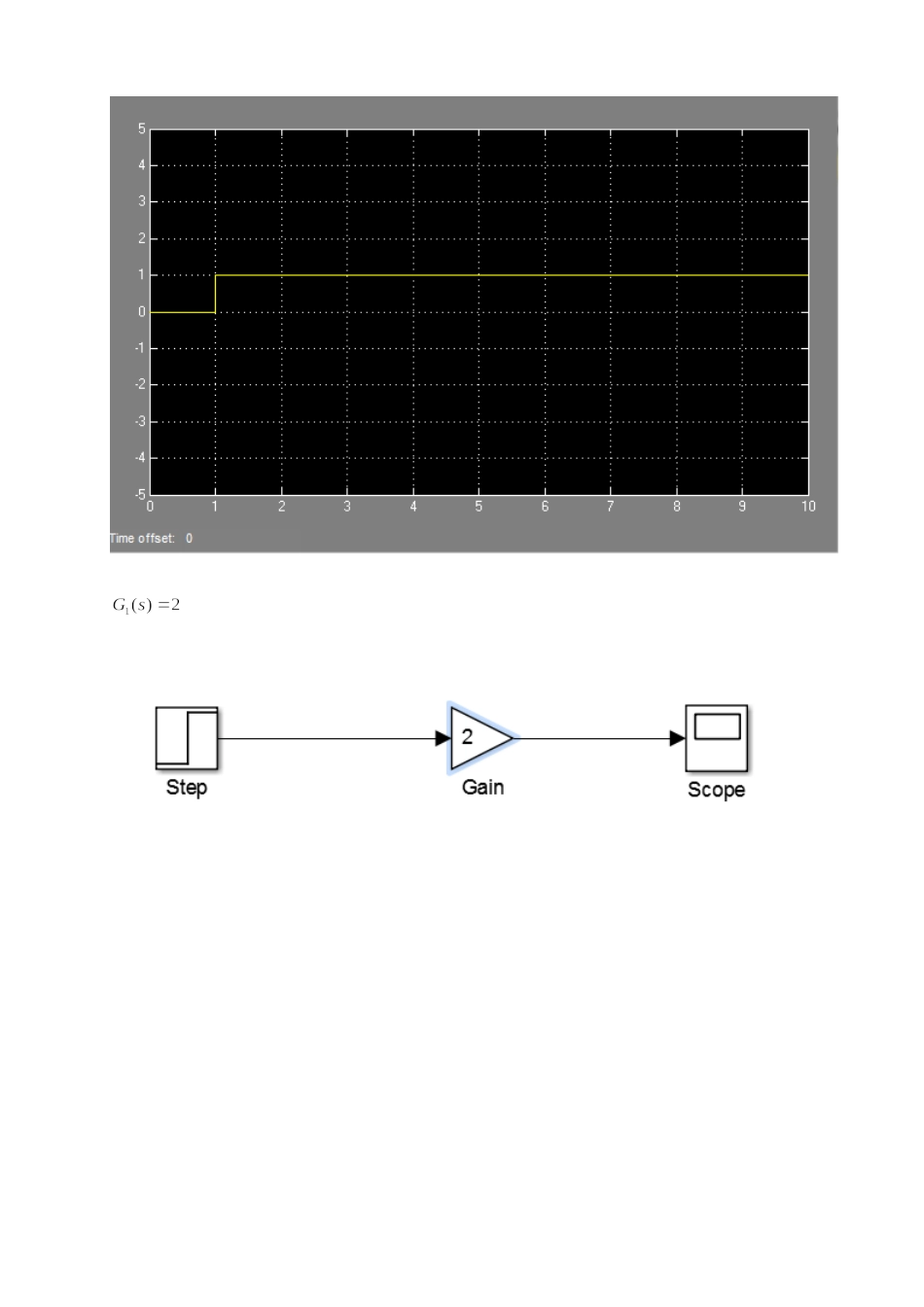

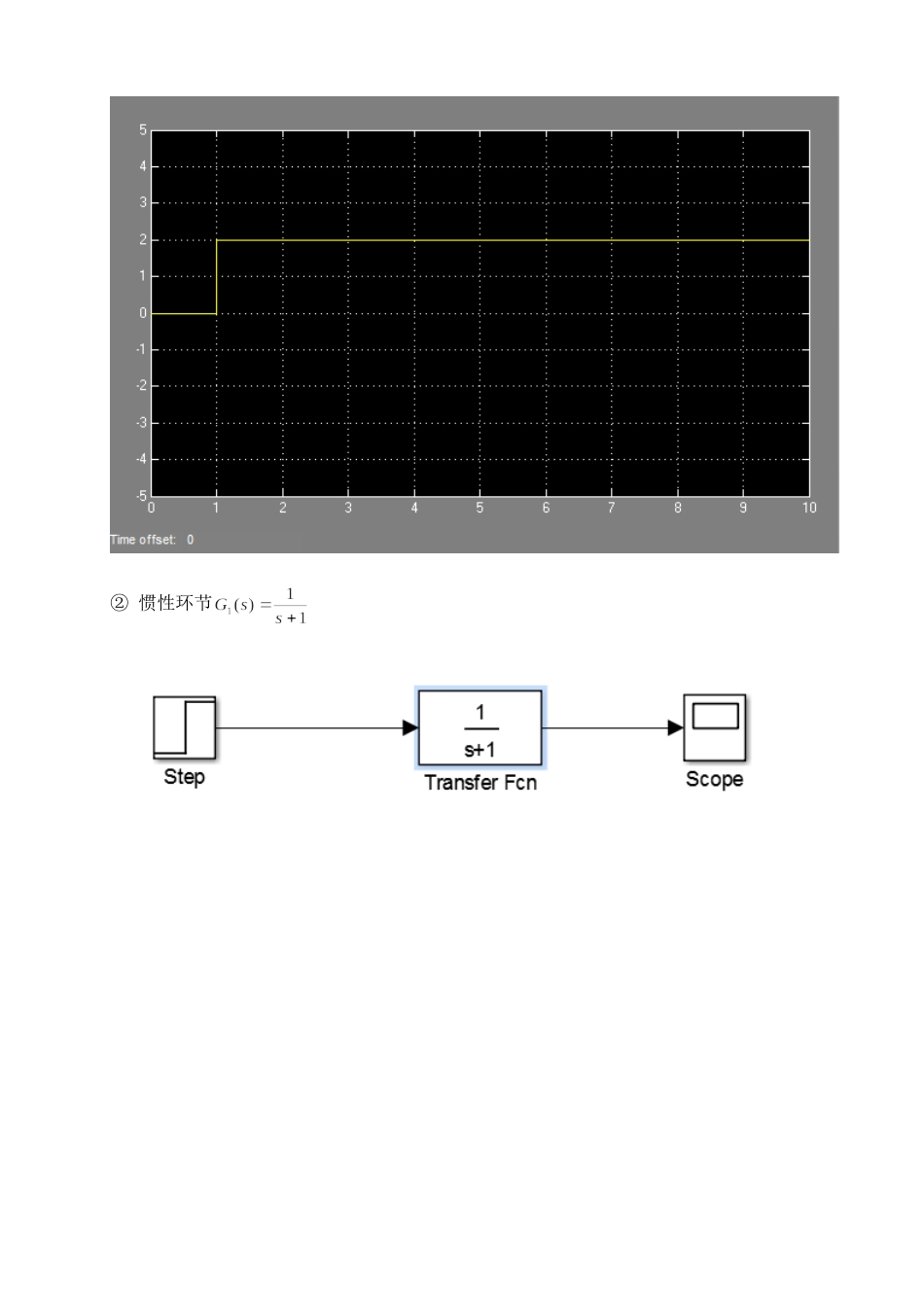

实验报告实验名称典型环节的MATLAB仿真一、实验目的1.熟悉MATLAB桌面和命令窗口,初步了解SIMULINK功能模块的使用方法。2.通过观察典型环节在单位阶跃信号作用下的动态特性,加深对各典型环节响应曲线的理解。3.定性了解各参数变化对典型环节动态特性的影响。二、实验内容按下列各典型环节的传递函数,建立相应的SIMULINK仿真模型,观察并记录其单位阶跃响应波形。①比例环节和;②惯性环节和③积分环节④微分环节⑤比例+微分环节(PD)和⑥比例+积分环节(PI)和三、实验结果及分析①比例环节②惯性环节③积分环节④微分环节⑤比例+微分环节(PD)⑥比例+积分环节(PI)①比例环节:增益成比例加倍,曲线响应最值成比例增加。②惯性环节:惯性环节s因子系数越小,系统越快速趋于稳定。③积分环节:积分环节先趋于稳定,后开始开始不稳定。④微分环节:微分环节开始稳定中间突变而后又趋于稳定。四、实验心得与体会通过这次实验,基本熟悉了MATLAB的使用方法及如何来仿真,熟悉MATLAB桌面和命令窗口,初步了解SIMULINK功能模块的使用方法。通过观察典型环节在单位阶跃信号作用下的动态特性,加深对各典型环节响应曲线的理解。定性了解各参数变化对典型环节动态特性的影响,并且知道了使用MATLAB的重要性。
