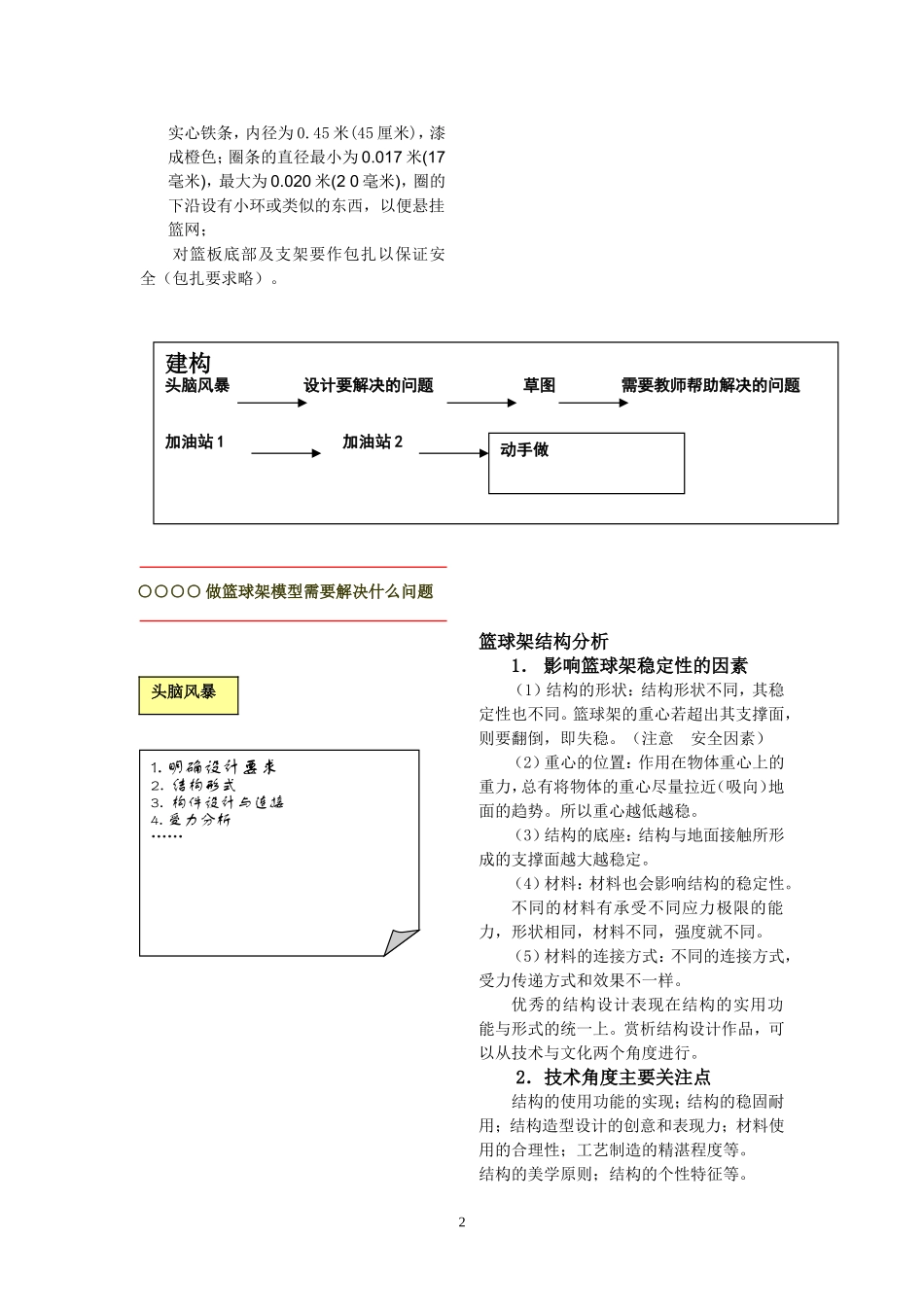

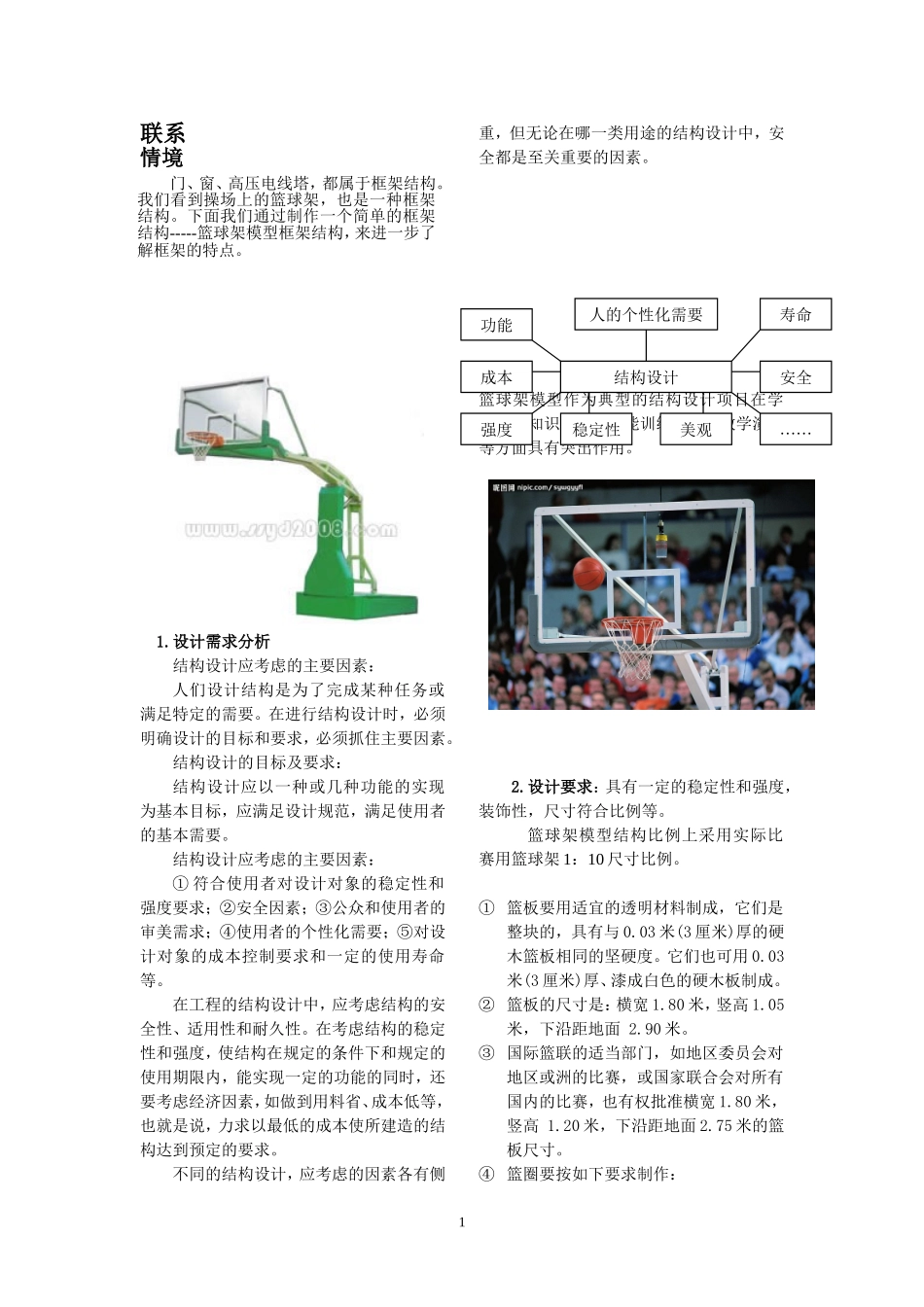

联系情境1.设计需求分析结构设计应考虑的主要因素：人们设计结构是为了完成某种任务或满足特定的需要。在进行结构设计时，必须明确设计的目标和要求，必须抓住主要因素。结构设计的目标及要求：结构设计应以一种或几种功能的实现为基本目标，应满足设计规范，满足使用者的基本需要。结构设计应考虑的主要因素：①符合使用者对设计对象的稳定性和强度要求；②安全因素；③公众和使用者的审美需求；④使用者的个性化需要；⑤对设计对象的成本控制要求和一定的使用寿命等。在工程的结构设计中，应考虑结构的安全性、适用性和耐久性。在考虑结构的稳定性和强度，使结构在规定的条件下和规定的使用期限内，能实现一定的功能的同时，还要考虑经济因素，如做到用料省、成本低等，也就是说，力求以最低的成本使所建造的结构达到预定的要求。不同的结构设计，应考虑的因素各有侧重，但无论在哪一类用途的结构设计中，安全都是至关重要的因素。篮球架模型作为典型的结构设计项目在学习结构知识、制作技能训练、课堂教学演示等方面具有突出作用。2.设计要求：具有一定的稳定性和强度，装饰性，尺寸符合比例等。篮球架模型结构比例上采用实际比赛用篮球架1：10尺寸比例。①篮板要用适宜的透明材料制成，它们是整块的，具有与0.03米(3厘米)厚的硬木篮板相同的坚硬度。它们也可用0.03米(3厘米)厚、漆成白色的硬木板制成。②篮板的尺寸是：横宽1.80米，竖高1.05米，下沿距地面2.90米。③国际篮联的适当部门，如地区委员会对地区或洲的比赛，或国家联合会对所有国内的比赛，也有权批准横宽1.80米，竖高1.20米，下沿距地面2.75米的篮板尺寸。④篮圈要按如下要求制作：1门、窗、高压电线塔，都属于框架结构。我们看到操场上的篮球架，也是一种框架结构。下面我们通过制作一个简单的框架结构-----篮球架模型框架结构，来进一步了解框架的特点。结构设计功能成本强度稳定性美观……安全寿命人的个性化需要实心铁条，内径为0.45米(45厘米)，漆成橙色；圈条的直径最小为0.017米(17毫米)，最大为0.020米(20毫米)，圈的下沿设有小环或类似的东西，以便悬挂篮网；对篮板底部及支架要作包扎以保证安全（包扎要求略）。篮球架结构分析1．影响篮球架稳定性的因素（1）结构的形状：结构形状不同，其稳定性也不同。篮球架的重心若超出其支撑面，则要翻倒，即失稳。（注意安全因素）（2）重心的位置：作用在物体重心上的重力，总有将物体的重心尽量拉近（吸向）地面的趋势。所以重心越低越稳。（3）结构的底座：结构与地面接触所形成的支撑面越大越稳定。（4）材料：材料也会影响结构的稳定性。不同的材料有承受不同应力极限的能力，形状相同，材料不同，强度就不同。（5）材料的连接方式：不同的连接方式，受力传递方式和效果不一样。优秀的结构设计表现在结构的实用功能与形式的统一上。赏析结构设计作品，可以从技术与文化两个角度进行。2．技术角度主要关注点结构的使用功能的实现；结构的稳固耐用；结构造型设计的创意和表现力；材料使用的合理性；工艺制造的精湛程度等。结构的美学原则；结构的个性特征等。1.明确设计要求2.结构形式3.构件设计与连接4.受力分析……2○○○○做篮球架模型需要解决什么问题头脑风暴建构头脑风暴设计要解决的问题草图需要教师帮助解决的问题加油站1加油站2动手做不同的结构具有不同的功能，能承受不同的力，抵抗不同的变形。构件受外力作用时，要发生形状或大小的改变，这种改变称为变形。加油站：材料选择与制作方法动手做：设计的表达材料介绍（1）篮板选用有机玻璃—透明美观与比赛用篮板相近，强度高、质量轻、便于加工等。（2）支撑框架采用铝合金角杆材料——强度高、质量轻、便于加工、美观等。（3）底座采用木制板材—便于固定和增加配重等。连接方式的设计：桁架由三角形组成，螺栓连接。制作方法：1.使用的主要工具及操作要点学习工具的标准操作：按照安全操作规范使用手锯（钢锯）、锉、钻、刨等。（1）手锯使用手锯锯条多用碳素工具钢和合金工具钢制成，并经热处理淬硬。手锯在使用中，锯条折断是造成伤害的主要原因。所以在使用中应注意以下事项：①应根据所加工...
