典型橡胶制品配方实例VIP免费

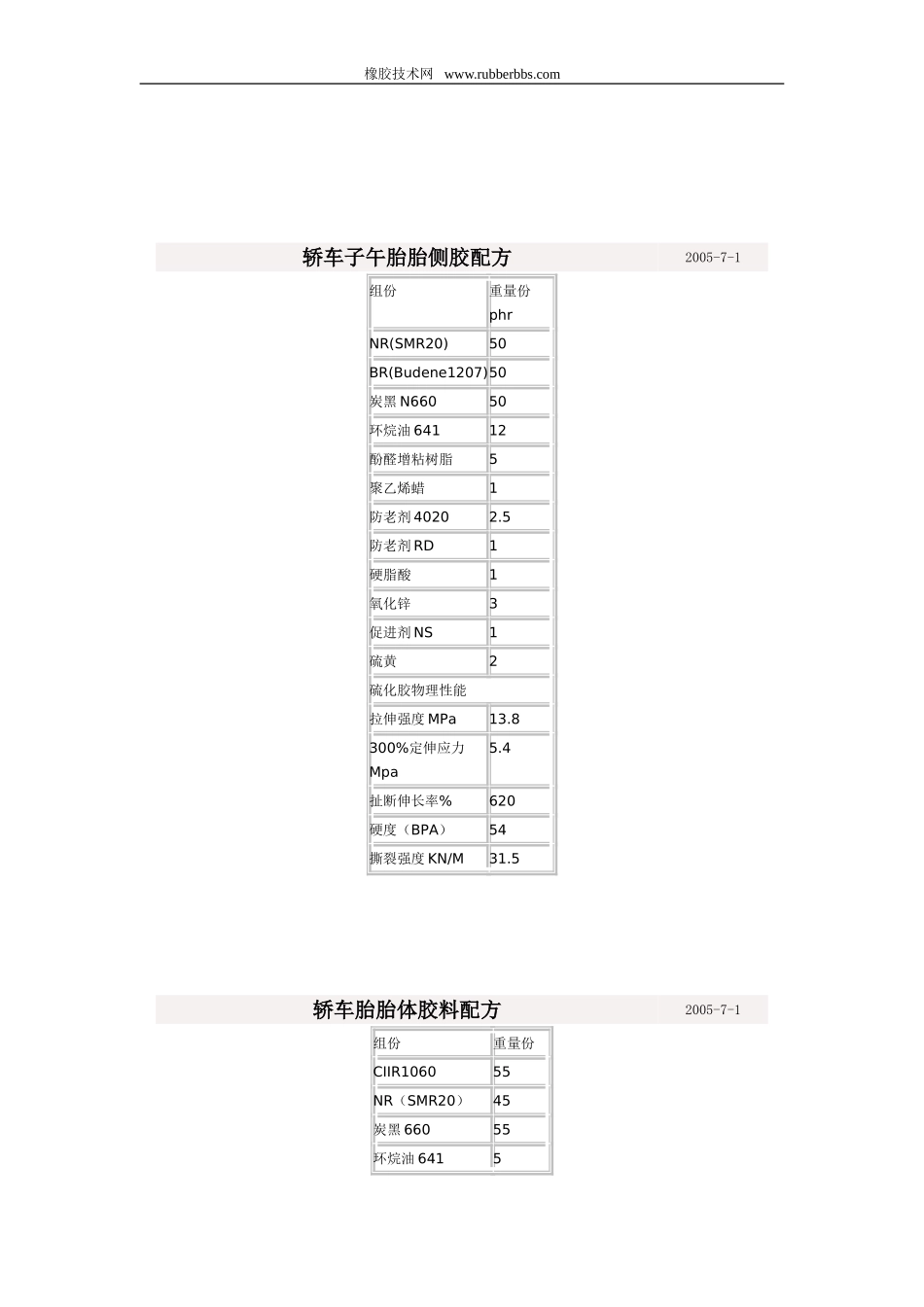

橡胶技术网www.rubberbbs.com轿车子午胎不同补强体系胎面配方2005-7-1组份IIIIII高乙烯基溶聚丁苯胶103103103高顺式顺丁胶252525炭黑N34785高分散白炭黑70标准白炭黑70硅烷偶联剂---11.211.2氧化锌1.51.51.5硬脂酸111防老剂4020222硫黄1.51.51.5促进剂CZ1.251.251.25促进剂D1.251.251.25硫化胶物理性能硬度邵尔A727371滚动阻力tanδ(70℃)0.2620.1290.12湿牵引性tanδ(0℃)0.720.7320.651DIN磨耗损失%137124135全天候轿车胎胎面胶配方2005-7-1组份重量份（phr）SBR171282.5NR(SMR20)20BR20炭黑N23465高芳烃油22.5氧化锌4硬脂酸2防老剂4010NA1.5微晶蜡1橡胶技术网www.rubberbbs.com硫黄2促进剂NS1.2促进剂TMTD800.15硫化胶物理性能硬度（国际硬度）61拉伸强度MPa20300%定伸应力Mpa6.8扯断伸长率%615回弹性（登录普）℃23%46.2轿车胎低滚动阻力胎面配方2005-7-1组份重量份phrSSBR121675BR120725白炭黑16.5炭黑58.5偶联剂6.5芳烃油25硬脂酸2氧化锌2.5防老剂40202.0防老剂RD1.5促进剂NS1.7促进剂D2.0硫黄1.7硫化胶物理性能拉伸强度MPa19.3扯断伸长率%444300%定伸应力Mpa11.4tanδ(60℃)0.05tanδ(0℃)0.11橡胶技术网www.rubberbbs.com轿车子午胎胎侧胶配方2005-7-1组份重量份phrNR(SMR20)50BR(Budene1207)50炭黑N66050环烷油64112酚醛增粘树脂5聚乙烯蜡1防老剂40202.5防老剂RD1硬脂酸1氧化锌3促进剂NS1硫黄2硫化胶物理性能拉伸强度MPa13.8300%定伸应力Mpa5.4扯断伸长率%620硬度（BPA）54撕裂强度KN/M31.5轿车胎胎体胶料配方2005-7-1组份重量份CIIR106055NR（SMR20）45炭黑66055环烷油6415橡胶技术网www.rubberbbs.com酚醛树脂8均匀剂40MS7硬脂酸1氧化锌3石蜡0.4促进剂NS1硫化剂Vultac50.8促进剂D1硫黄0.75胶料性能拉伸强度Mpa13300%定伸强度Mpa6.1扯断伸率%570硬度（邵A）57粘合液胶料撕裂轿车子午胎气密层胶料配方2005-7-1组份重量份（phr）BIIR100炭黑N76260操作油15氧化锌4硬脂酸1增粘树脂4促进剂DM2硫黄0.5胶料物理性能拉伸强度Mpa10.2100%定伸应力Mpa1扯断伸长率%842硬度（邵A）42橡胶技术网www.rubberbbs.com生热℃80载重子午胎胎面胶配方2005-7-1组份重量份（phr）NR100100炭黑N3305050操作油55氧化锌55硬脂酸22防老剂402022促进剂NS0.60.6硫黄给予体DTDM0.6---硫黄1.52.5抗硫化返原剂HTS---2胶料性能门尼焦烧125℃分40.520.4拉伸强度Mpa28.8624.93300%定伸应力Mpa12.5611.2扯断伸长率%574536硬度（邵A）6159流变仪返原（降低2个转矩单位）3.99.5裤形撕裂N8.917地硫胶撕裂N712老化后撕裂（100℃×48h）58.7载重胎胎侧抗臭氧胶料配方2005-7-1组份重量份（phr）NR55BR45炭黑N66050氧化锌3硬脂酸1.5环烷油7橡胶技术网www.rubberbbs.com防老剂40203石蜡2促进剂NS1不溶性硫黄（80%）2硫化胶性能拉伸强度Mpa19.3300%定伸强度Mpa8.6扯断伸长率%550硬度（邵A）52撕裂强度（KN/M）38.5静态臭氧龟裂（50pphm40℃）h20%拉伸96极轻微龟裂动态臭氧龟裂（50pphm40℃）h25%拉伸72极轻微龟裂载重子午胎胎面基部胶配方2005-7-1组份重量份NR60100BR40Renacil70.15炭黑N66045---炭黑N220---20白炭黑VN3---25硅烷偶联剂Si-69---4氧化锌55硬脂酸1.53防老剂40201.51.5环烷油6---蜡0.5---促进剂NS1---促进剂CZ---1.8防焦剂CTP---0.1硫黄给予体DTDM1---硫黄31.4橡胶技术网www.rubberbbs.com硫化胶性能拉伸强度Mpa15.421.5300%定伸应力Mpa11.19.3硬度（邵A）5558扯断伸长率%370550钢丝帘布层胶配方2005-7-1组份重量份NR（SMR）100炭黑N33050活性白炭黑10活性氧化锌6防老剂4010NA2.5间苯二酚RS1甲醛给予体AS/F1钴-硼络合物Manobonclc-160.1促进剂DZ2促进剂TMTD0.1硫黄4.5防焦剂CTP0.3硫化胶性能拉伸强度Mpa18.6300%定伸应力Mpa16.7硬度（邵A）78回弹性%38撕裂强度N/4mm248钴盐增进钢丝帘线粘合胶料配方2005-7-1组份重量份NR100活性剂PCTP0.15炭黑N32655橡胶技术网www.rubberbbs.com芳烃油12白炭黑10.5氧化锌8硬脂酸0.75防老剂40202防老剂BLE1树脂PF2.5HMMM3.5不溶性硫黄6促进进剂DZ0.8防焦剂CTP0.1树脂2钴盐monobond680C0.25硫化胶性能拉伸强度Mpa15.6扯断伸长率%194撕裂强度KN/m44静态粘合力（141℃×60mi...
