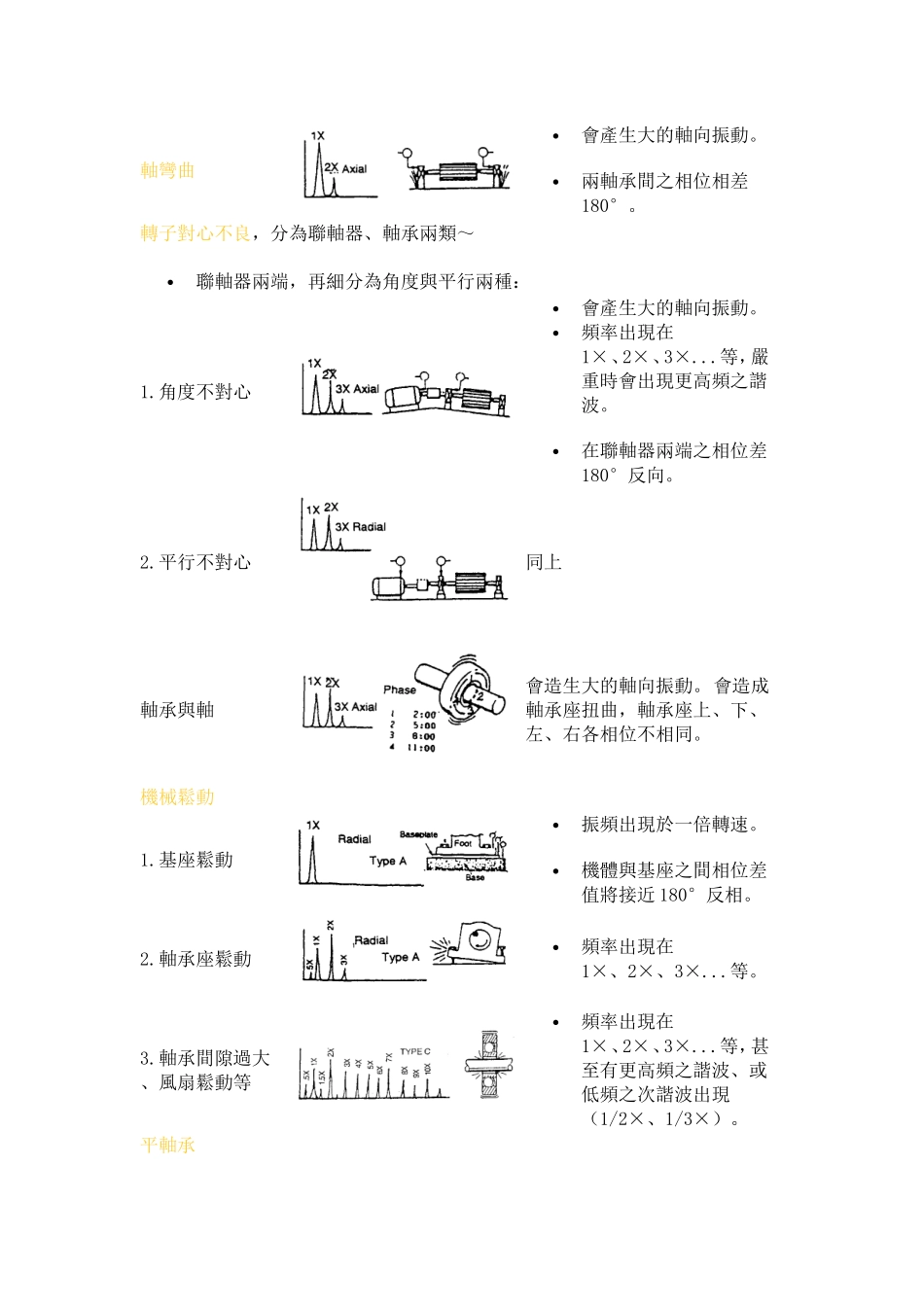

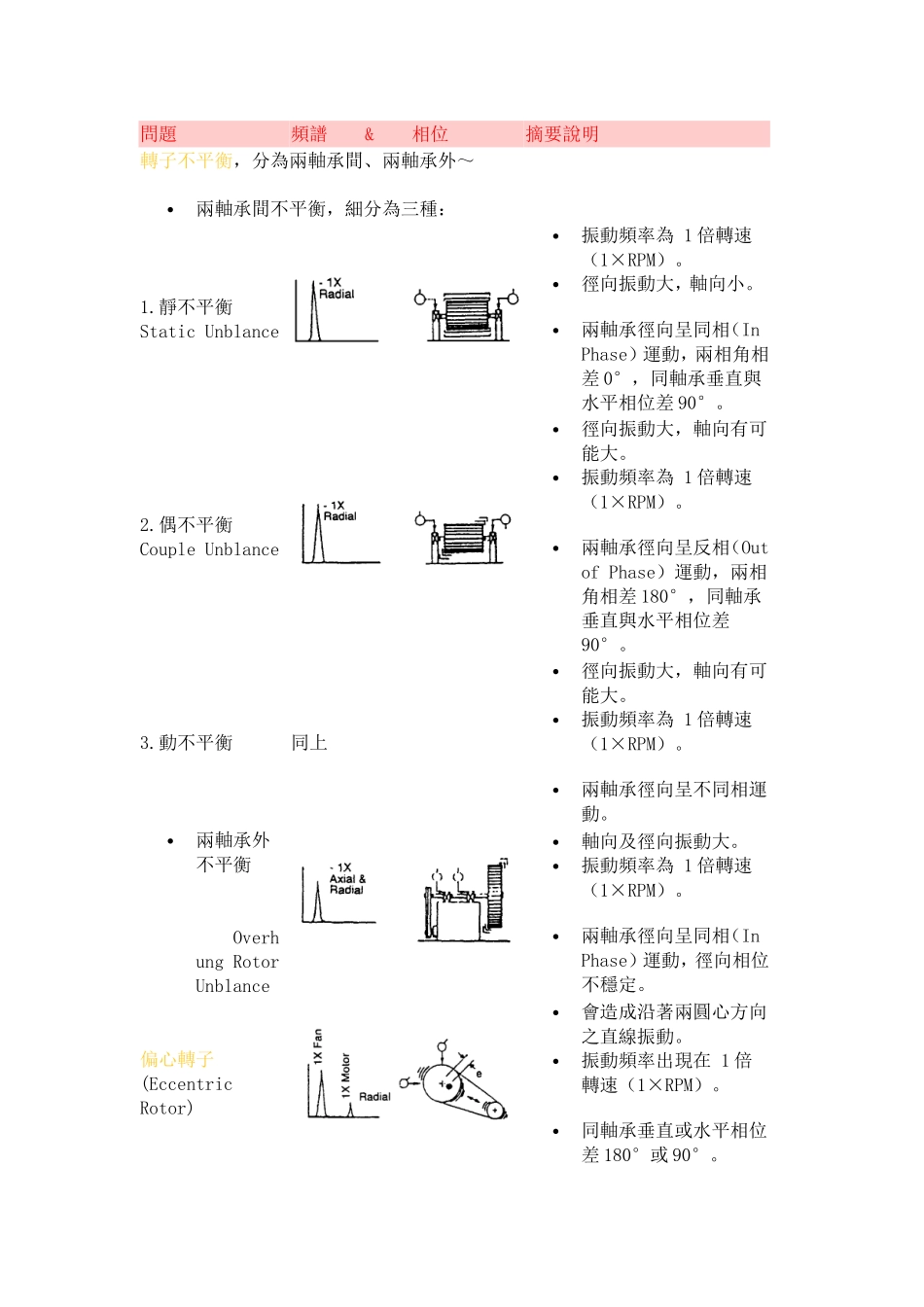

典型振動頻譜圖範例（經典中的經典！）頻譜圖（Spectrum）依照物理學，旋轉中物體的振動，是呈現正弦波形。在轉動機械上所量測到的振動波形，是許多零件的綜合振動。利用數學方法，可以將合成振動，利用數學方法（傅立葉轉換，FourierTransform）分解成不同零件各自的正弦波形振動。如上圖中，(a)為由機械所量測之總振動，可以分解成不同轉速頻率的振動(b)。(b)圖中的正弦波，由右側方向觀察，其端視圖為(c)，亦即所謂的頻譜圖（Spectrum）。頻譜圖的橫軸為代表轉速的頻率，縱軸表振動量。若在機械主軸轉速的頻率出現高峰圖形，表示轉軸發生大的振動量。若在倍數於主軸轉速處出現高峰，而其倍數為葉輪數，代表葉輪為振動來源。若在頻率極高區域出現高峰，則一般為軸承發生問題。頻譜分析利用頻譜圖中頻率分布特性，可以判斷機器之振源。常見頻譜圖形如下表摘要說明：問題頻譜&相位摘要說明轉子不平衡，分為兩軸承間、兩軸承外～兩軸承間不平衡，細分為三種：1.靜不平衡StaticUnblance振動頻率為1倍轉速（1×RPM）。徑向振動大，軸向小。兩軸承徑向呈同相（InPhase）運動，兩相角相差0°，同軸承垂直與水平相位差90°。2.偶不平衡CoupleUnblance徑向振動大，軸向有可能大。振動頻率為1倍轉速（1×RPM）。兩軸承徑向呈反相（OutofPhase）運動，兩相角相差180°，同軸承垂直與水平相位差90°。3.動不平衡同上徑向振動大，軸向有可能大。振動頻率為1倍轉速（1×RPM）。兩軸承徑向呈不同相運動。兩軸承外不平衡OverhungRotorUnblance軸向及徑向振動大。振動頻率為1倍轉速（1×RPM）。兩軸承徑向呈同相（InPhase）運動，徑向相位不穩定。偏心轉子(EccentricRotor)會造成沿著兩圓心方向之直線振動。振動頻率出現在1倍轉速（1×RPM）。同軸承垂直或水平相位差180°或90°。軸彎曲會產生大的軸向振動。兩軸承間之相位相差180°。轉子對心不良，分為聯軸器、軸承兩類～聯軸器兩端，再細分為角度與平行兩種：1.角度不對心會產生大的軸向振動。頻率出現在1×、2×、3×...等，嚴重時會出現更高頻之諧波。在聯軸器兩端之相位差180°反向。2.平行不對心同上軸承與軸會造生大的軸向振動。會造成軸承座扭曲，軸承座上、下、左、右各相位不相同。機械鬆動1.基座鬆動振頻出現於一倍轉速。機體與基座之間相位差值將接近180°反相。2.軸承座鬆動頻率出現在1×、2×、3×...等。3.軸承間隙過大、風扇鬆動等頻率出現在1×、2×、3×...等，甚至有更高頻之諧波、或低頻之次諧波出現（1/2×、1/3×）。平軸承1.油漩其振頻略小於1/2×RPM，約等於0.42～0.48×RPM。2.軸承間隙過大振頻出現於1×、2×、3×...等，甚至有更高頻之諧波。傳動皮帶1.皮帶鬆動、損壞皮帶振動頻率低於軸轉速，通常會有1、2、3...倍之皮帶振動頻率出現。2倍之皮帶振動頻率通常為主振動頻率。2.皮帶對心不良會導致很高之軸向振動。振頻出現於1倍之主動輪或從動輪之轉速。轉子摩擦RotorRub與機械鬆動之頻譜類似。會激發出機械之一些共振頻率。共振系統之自然頻率與作用力之頻率相吻合所致。流體問題，可分三類～1.葉片擾動BladePass&VanePass葉片通過頻率(BPF)=葉片數量×RPM。2.擾流FlowTurbulence常發生在鼓風機，因流體壓力或速度不穩定造成。會造成低頻振動（Random），其範圍在50～2000CPM。3.空蝕現象Cavitation通常因進口壓力不足而發生。空蝕通常產生Random振動。有異音，如砂石通過般。
