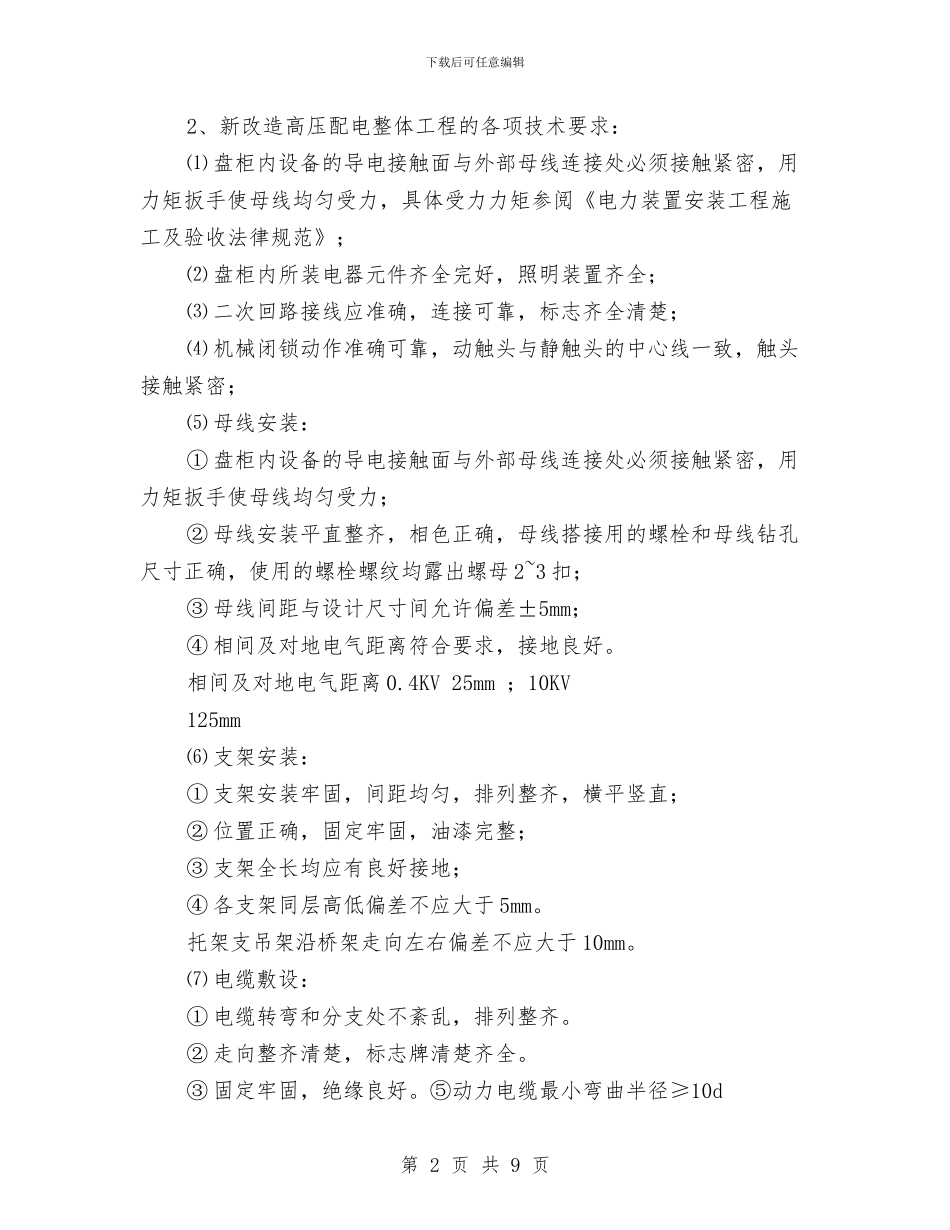

下载后可任意编辑电力系统安全改造施工方案与电力系统破坏性地震应急预案汇编电力系统安全改造施工方案⒈ 对水电厂上 102#、103#高压进线柜整体进行改造，具体内容：⑴ 拆除断路器 ZN28-12K/4000A 断路器 1+1 台,相应安装 3AH3228-8（西门子产）真空断路器 1+1 台；⑵ 拆除原有甲刀，安装 GN22-10/6300A 隔离开关 1+1 台；⑶ 拆除、更换原有穿墙套管（户外型及户内型）3+3 组；⑷ 拆除、更换原有支撑瓷瓶 10 组；⑸ 拆除、安装电流互感器 1+1 组；⑹ 二次线拆除及恢复;柜体内部灯具及附属件拆除、安装；⑺ 拆除原有母线，制作及安装 TMY-120*10 铜母线（改为三排）,具体施工方式如下；① 户外穿墙套管：由于所带套管未穿墙铜排，需提前加工，为三排；② 隔离开关：因是双刀头，需提前加工连接铜排两片，静刀头部与上①连接为三排铜母线，动刀头部穿电流互感器，到配电 2 楼，沿原支撑瓷瓶制作三排铜母线到真空开关上部，制作接头连接；③ 真空开关上部接口（静触头部）：因真空开关静接头是采纳两侧触头，母线制作采纳平弯搭接与②连接；④ 真空开关下部接口（动触头部）：因真空开关静接头是采纳两侧触头，所以要提前制作端头（两片、为环形状），与甲刀套管连接；⑤ 以上①--④ 条参阅产品使用说明书，设备实物对比制作。⑻ 安装进线柜东西门；⑼ 整体系统调试、送电.。第 1 页 共 9 页下载后可任意编辑2、新改造高压配电整体工程的各项技术要求：⑴ 盘柜内设备的导电接触面与外部母线连接处必须接触紧密，用力矩扳手使母线均匀受力，具体受力力矩参阅《电力装置安装工程施工及验收法律规范》；⑵ 盘柜内所装电器元件齐全完好，照明装置齐全；⑶ 二次回路接线应准确，连接可靠，标志齐全清楚；⑷ 机械闭锁动作准确可靠，动触头与静触头的中心线一致，触头接触紧密；⑸ 母线安装：① 盘柜内设备的导电接触面与外部母线连接处必须接触紧密，用力矩扳手使母线均匀受力；② 母线安装平直整齐，相色正确，母线搭接用的螺栓和母线钻孔尺寸正确，使用的螺栓螺纹均露出螺母 2~3 扣；③ 母线间距与设计尺寸间允许偏差±5mm；④ 相间及对地电气距离符合要求，接地良好。相间及对地电气距离 0.4KV 25mm ；10KV125mm ⑹ 支架安装：① 支架安装牢固，间距均匀，排列整齐，横平竖直；② 位置正确，固定牢固，油漆完整；③ 支架全长均应有良好接地；④ 各支架同层高低偏差不应大于 5mm。托架支...
