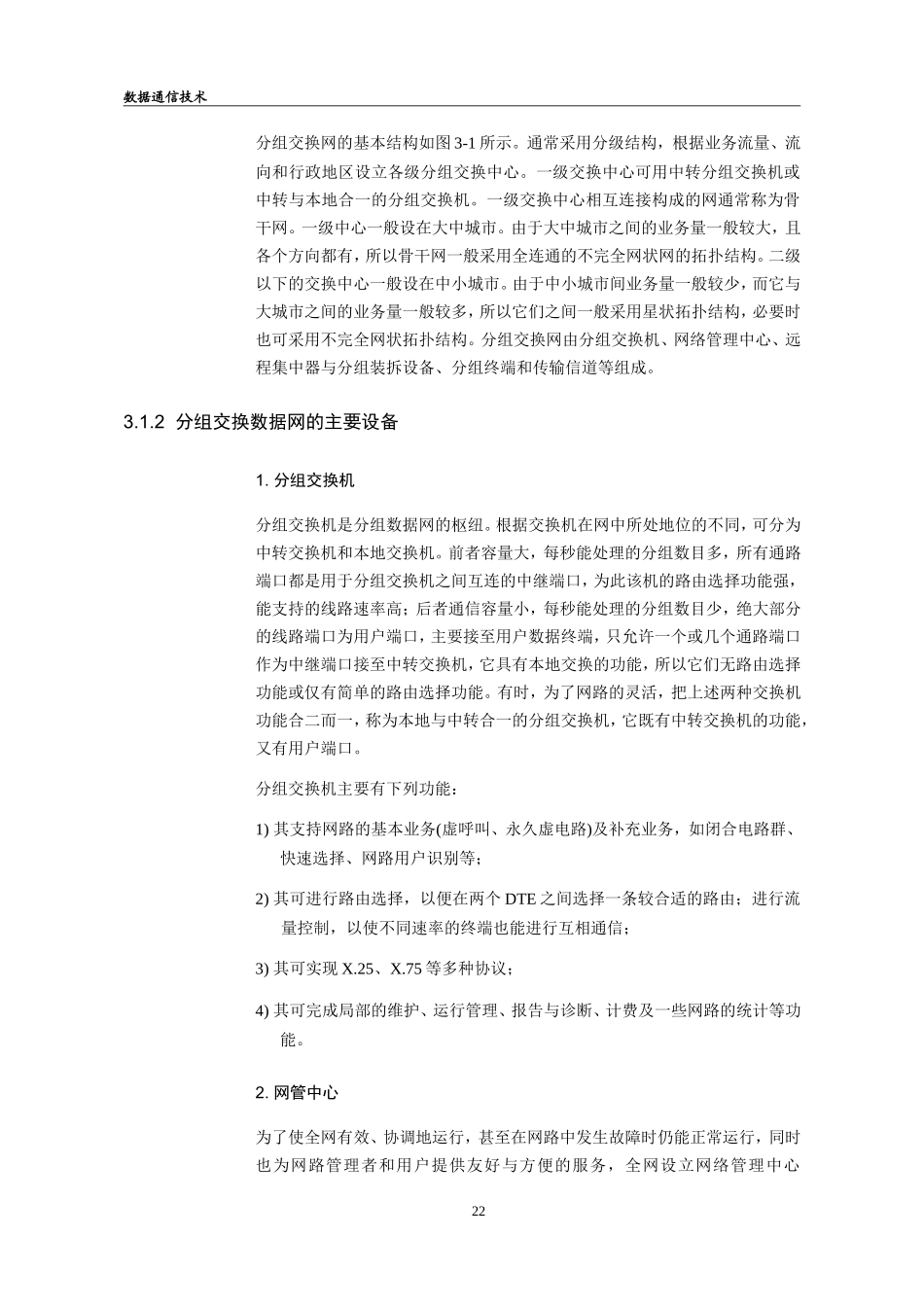

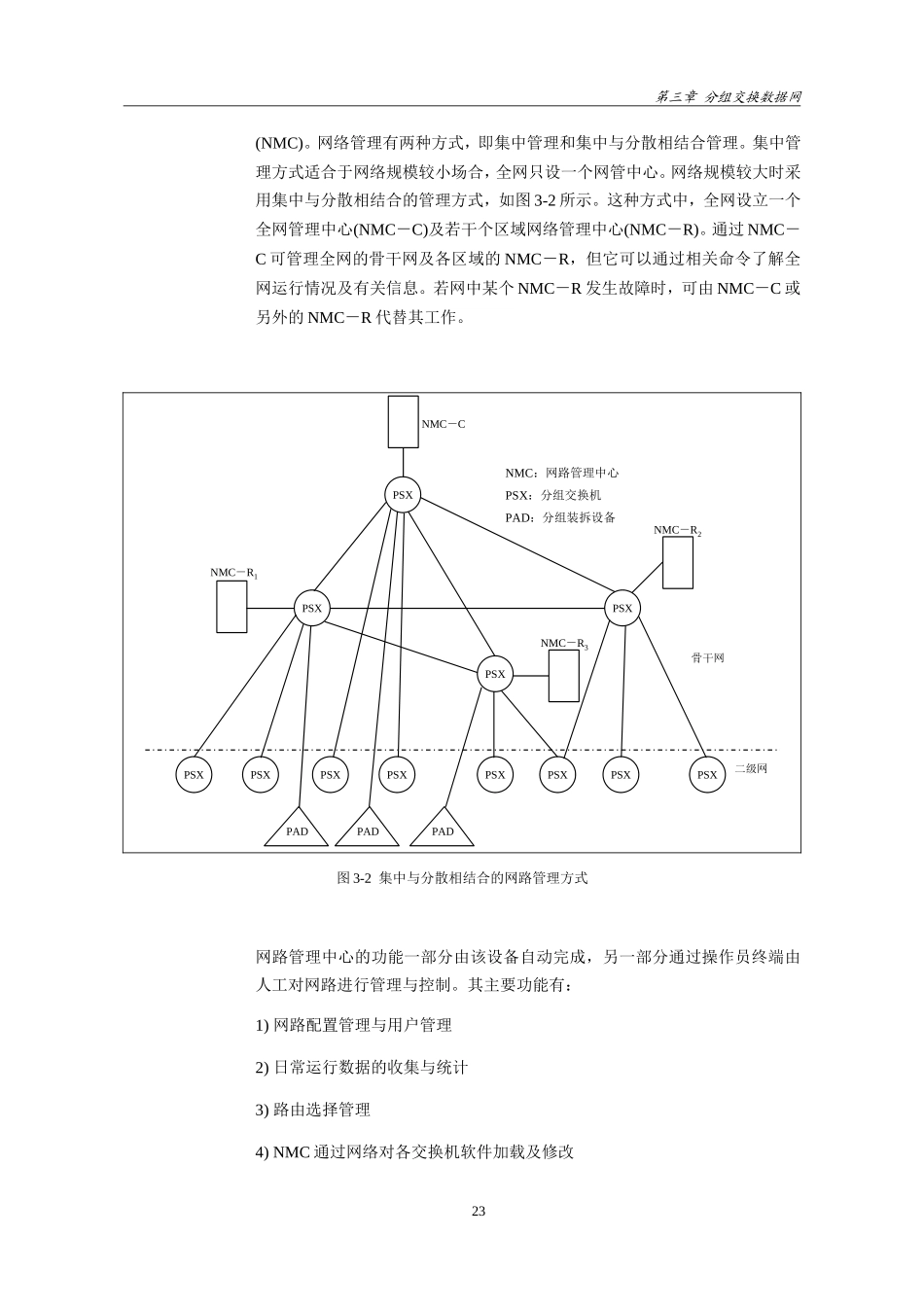

第三章分组交换数据网第三章分组交换数据网3.1分组交换数据网的构成3.1.1分组交换数据网的基本结构计算机通信的特点是传送信息的突发性，信息的传送希望在短时间内完成。分组交换方式的动态复用信道特性非常适合计算机通信，因此分组交换网得到了迅速发展，当前已开通世界范围的分组交换数据网。PADPADPTPTPADNMC中转交换机或中转、本地合一分组交换机本地交换机或中转、本地合一分组交换机低速字符终端高速线路高速或中速线路分组终端本地分组交换机或中转、本地合一分组交换机中转分组交换机或中转、本地合一分组交换机图3-1公用分组交换网的基本结构21数据通信技术分组交换网的基本结构如图3-1所示。通常采用分级结构，根据业务流量、流向和行政地区设立各级分组交换中心。一级交换中心可用中转分组交换机或中转与本地合一的分组交换机。一级交换中心相互连接构成的网通常称为骨干网。一级中心一般设在大中城市。由于大中城市之间的业务量一般较大，且各个方向都有，所以骨干网一般采用全连通的不完全网状网的拓扑结构。二级以下的交换中心一般设在中小城市。由于中小城市间业务量一般较少，而它与大城市之间的业务量一般较多，所以它们之间一般采用星状拓扑结构，必要时也可采用不完全网状拓扑结构。分组交换网由分组交换机、网络管理中心、远程集中器与分组装拆设备、分组终端和传输信道等组成。3.1.2分组交换数据网的主要设备1.分组交换机分组交换机是分组数据网的枢纽。根据交换机在网中所处地位的不同，可分为中转交换机和本地交换机。前者容量大，每秒能处理的分组数目多，所有通路端口都是用于分组交换机之间互连的中继端口，为此该机的路由选择功能强，能支持的线路速率高；后者通信容量小，每秒能处理的分组数目少，绝大部分的线路端口为用户端口，主要接至用户数据终端，只允许一个或几个通路端口作为中继端口接至中转交换机，它具有本地交换的功能，所以它们无路由选择功能或仅有简单的路由选择功能。有时，为了网路的灵活，把上述两种交换机功能合二而一，称为本地与中转合一的分组交换机，它既有中转交换机的功能，又有用户端口。分组交换机主要有下列功能：1)其支持网路的基本业务(虚呼叫、永久虚电路)及补充业务，如闭合电路群、快速选择、网路用户识别等；2)其可进行路由选择，以便在两个DTE之间选择一条较合适的路由；进行流量控制，以使不同速率的终端也能进行互相通信；3)其可实现X.25、X.75等多种协议；4)其可完成局部的维护、运行管理、报告与诊断、计费及一些网路的统计等功能。2.网管中心为了使全网有效、协调地运行，甚至在网路中发生故障时仍能正常运行，同时也为网路管理者和用户提供友好与方便的服务，全网设立网络管理中心22第三章分组交换数据网(NMC)。网络管理有两种方式，即集中管理和集中与分散相结合管理。集中管理方式适合于网络规模较小场合，全网只设一个网管中心。网络规模较大时采用集中与分散相结合的管理方式，如图3-2所示。这种方式中，全网设立一个全网管理中心(NMC－C)及若干个区域网络管理中心(NMC－R)。通过NMC－C可管理全网的骨干网及各区域的NMC－R，但它可以通过相关命令了解全网运行情况及有关信息。若网中某个NMC－R发生故障时，可由NMC－C或另外的NMC－R代替其工作。PSXPSXPSXNMC－CNMC－R1NMC－R2PSXNMC－R3PSXPSXPSXPSXPSXPSXPSXPSXPADPADPAD二级网骨干网NMC：网路管理中心PSX：分组交换机PAD：分组装拆设备图3-2集中与分散相结合的网路管理方式网路管理中心的功能一部分由该设备自动完成，另一部分通过操作员终端由人工对网路进行管理与控制。其主要功能有：1)网路配置管理与用户管理2)日常运行数据的收集与统计3)路由选择管理4)NMC通过网络对各交换机软件加载及修改23数据通信技术5)网络监测、故障告警与网络状态显示6)计费管理3.分组装拆设备和远程集中器计算机和智能终端与分组网之间的接口是按ITU-TX.25建议实施的，它们都称为分组终端。对于较简单的异步字符终端(无X.25接口的终端)，可通过分组装拆设备(PAD)接入分组网内。1)分组装拆设备(PAD)PAD可以安装在分组交换机内，也可设在远离分组交换机的地方，采用X.25...
