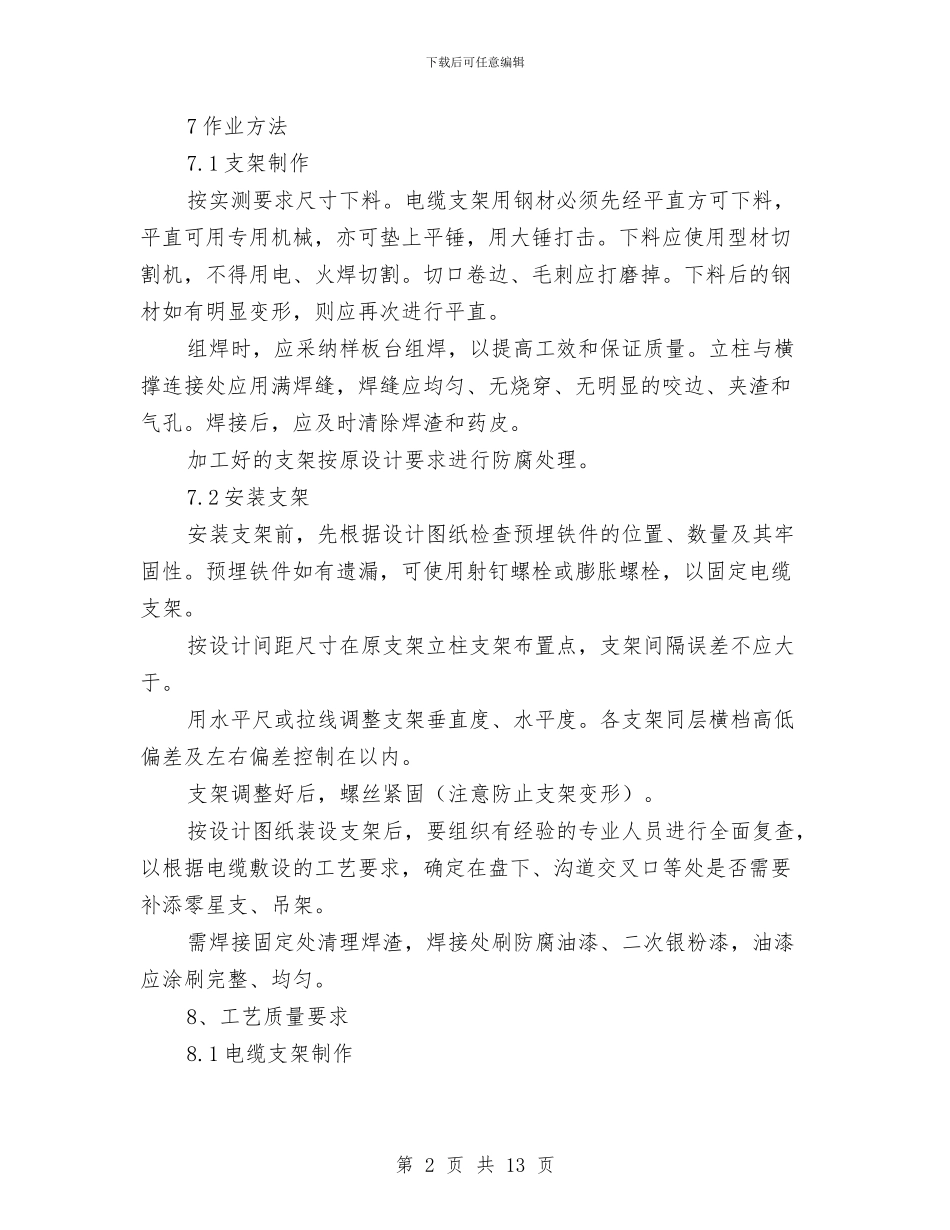

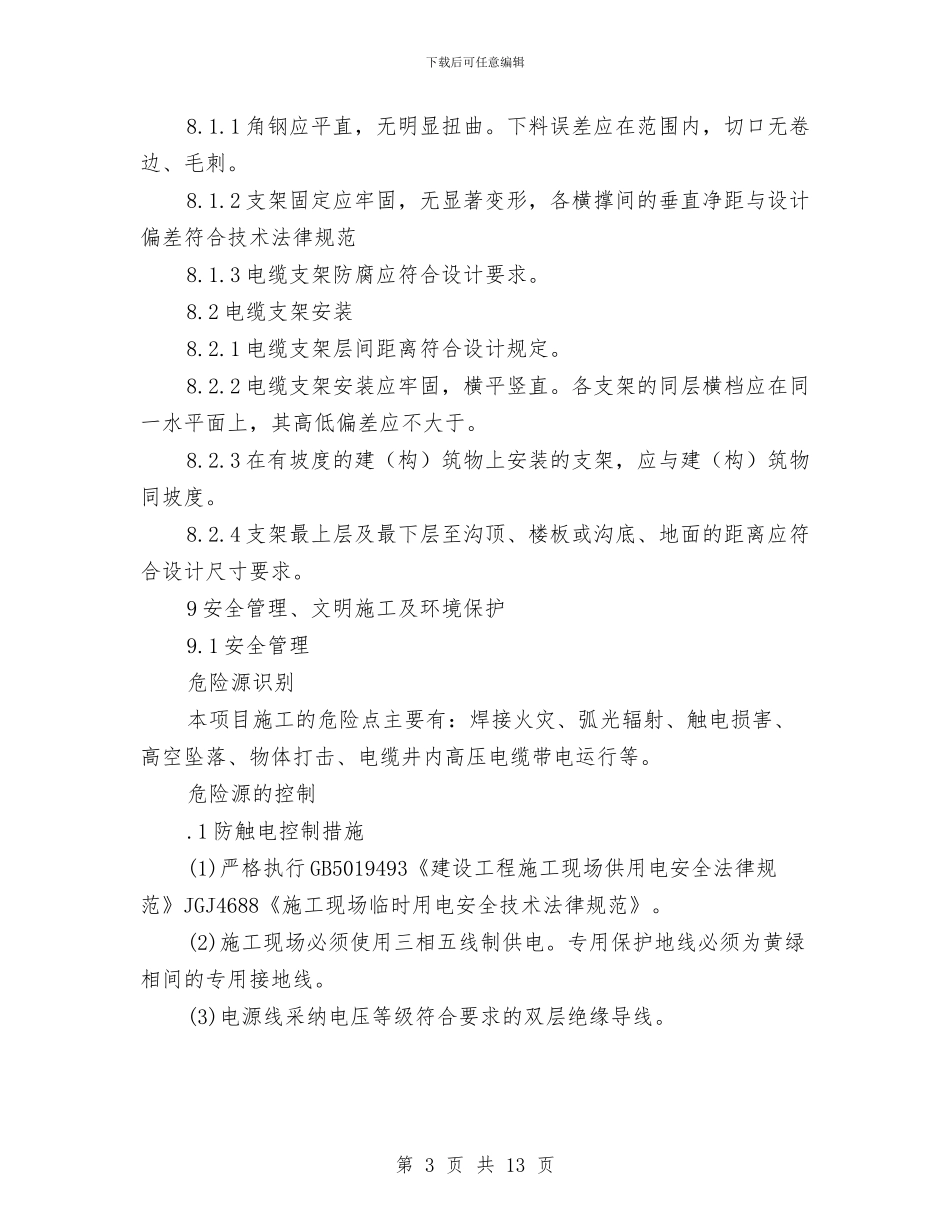

下载后可任意编辑电缆支架制作安装方案与电缆支架安装施工方案汇编电缆支架制作安装方案3.1、（电力装置安装工程电缆线路施工及验收法律规范）（GB50169-92）3.2、安徽电力设计院施工图纸3.3、《电气装置安装工程质量检验及评定规程》（DL/T5161.5-2024）3.4、《电力建设安全作业规程》4.编制项目的概述电缆竖井内的电缆支架制作及安装5、作业准备5.1 技术准备：技术员根据现场情况核对实测尺寸，进行技术交底。5.2 材料准备：角铁，支架固定件、电焊条、油漆等备齐。5.3 工器具准备：电焊机、面罩、焊把，水平仪 1 只，扳手、鎯头、拉线若干。5.4 支架安装前建筑专业应具备的条件：预埋件符合设计，安置牢固。电缆沟抹面工作已结束。建筑垃圾已清理洁净。电缆沟排水畅通。6.作业条件6.1 搭一处简易工棚。6.2 工棚内安置一块三级盘。6.3 工棚内安置 4 只二氧化碳灭火器。6.4 工棚内安置无齿锯等机械。第 1 页 共 13 页下载后可任意编辑7 作业方法7.1 支架制作按实测要求尺寸下料。电缆支架用钢材必须先经平直方可下料，平直可用专用机械，亦可垫上平锤，用大锤打击。下料应使用型材切割机，不得用电、火焊切割。切口卷边、毛刺应打磨掉。下料后的钢材如有明显变形，则应再次进行平直。组焊时，应采纳样板台组焊，以提高工效和保证质量。立柱与横撑连接处应用满焊缝，焊缝应均匀、无烧穿、无明显的咬边、夹渣和气孔。焊接后，应及时清除焊渣和药皮。加工好的支架按原设计要求进行防腐处理。7.2 安装支架安装支架前，先根据设计图纸检查预埋铁件的位置、数量及其牢固性。预埋铁件如有遗漏，可使用射钉螺栓或膨胀螺栓，以固定电缆支架。按设计间距尺寸在原支架立柱支架布置点，支架间隔误差不应大于。用水平尺或拉线调整支架垂直度、水平度。各支架同层横档高低偏差及左右偏差控制在以内。支架调整好后，螺丝紧固（注意防止支架变形）。按设计图纸装设支架后，要组织有经验的专业人员进行全面复查，以根据电缆敷设的工艺要求，确定在盘下、沟道交叉口等处是否需要补添零星支、吊架。需焊接固定处清理焊渣，焊接处刷防腐油漆、二次银粉漆，油漆应涂刷完整、均匀。8、工艺质量要求8.1 电缆支架制作第 2 页 共 13 页下载后可任意编辑8.1.1 角钢应平直，无明显扭曲。下料误差应在范围内，切口无卷边、毛刺。8.1.2 支架固定应牢固，无显著变形，各横撑间的垂直净距与设计偏差符合技术法律规范8.1.3 电缆支架防腐应符合设计要...
