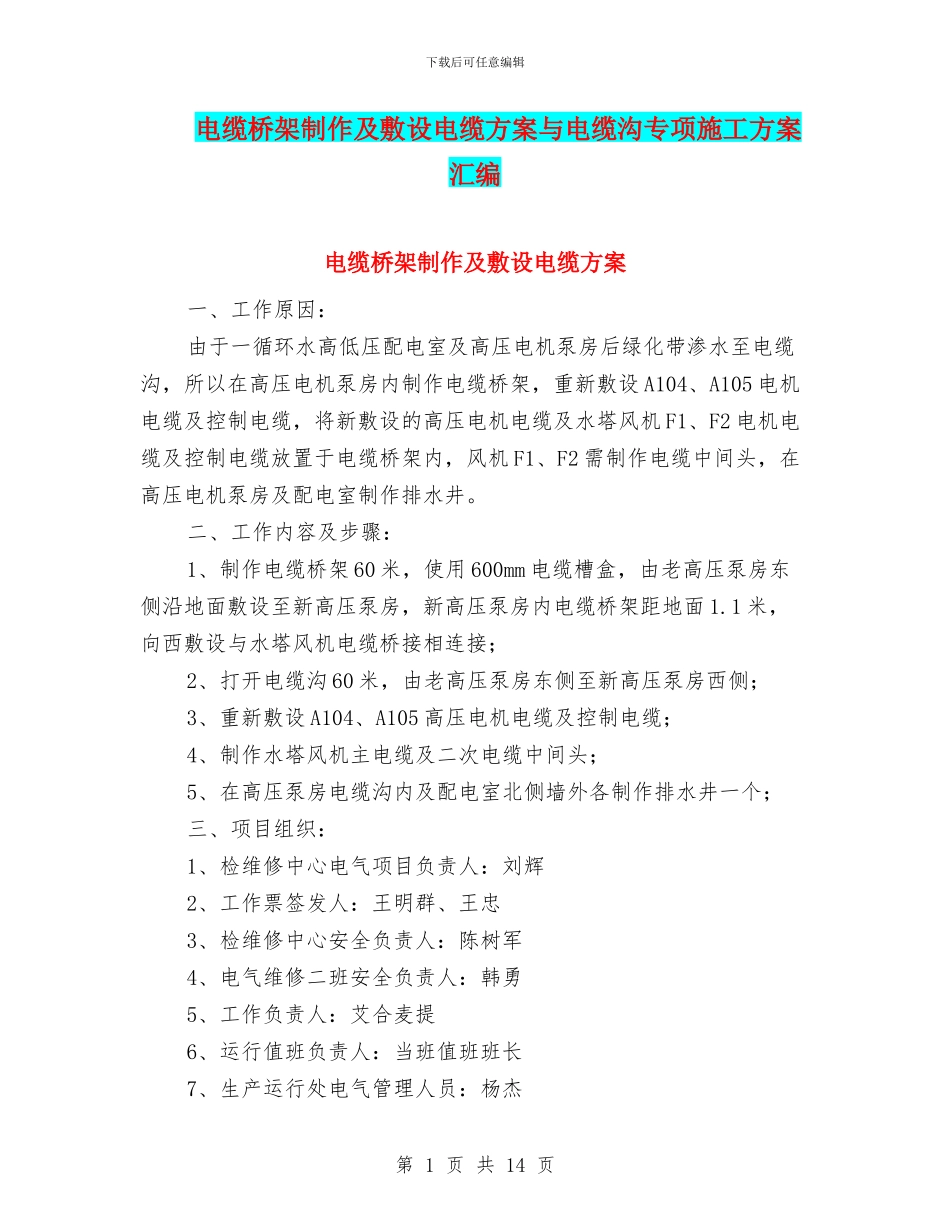

下载后可任意编辑电缆桥架制作及敷设电缆方案与电缆沟专项施工方案汇编电缆桥架制作及敷设电缆方案一、工作原因：由于一循环水高低压配电室及高压电机泵房后绿化带渗水至电缆沟，所以在高压电机泵房内制作电缆桥架，重新敷设 A104、A105 电机电缆及控制电缆，将新敷设的高压电机电缆及水塔风机 F1、F2 电机电缆及控制电缆放置于电缆桥架内，风机 F1、F2 需制作电缆中间头，在高压电机泵房及配电室制作排水井。二、工作内容及步骤：1、制作电缆桥架 60 米，使用 600mm 电缆槽盒，由老高压泵房东侧沿地面敷设至新高压泵房，新高压泵房内电缆桥架距地面 1.1 米，向西敷设与水塔风机电缆桥接相连接；2、打开电缆沟 60 米，由老高压泵房东侧至新高压泵房西侧；3、重新敷设 A104、A105 高压电机电缆及控制电缆；4、制作水塔风机主电缆及二次电缆中间头；5、在高压泵房电缆沟内及配电室北侧墙外各制作排水井一个；三、项目组织：1、检维修中心电气项目负责人：刘辉2、工作票签发人：王明群、王忠3、检维修中心安全负责人：陈树军4、电气维修二班安全负责人：韩勇5、工作负责人：艾合麦提6、运行值班负责人：当班值班班长7、生产运行处电气管理人员：杨杰第 1 页 共 14 页下载后可任意编辑8、机动设备处电气管理人员：罗建军四、风险评价及防范措施:1、存在风险：带电施工造成人员触电防范措施：回路停电并上锁挂签；存在风险：在开挖电缆沟、敷设电缆、制作电缆桥架时防止人员受伤防范措施：劳保着装，做好协调指挥工作；存在风险：未测试电缆绝缘，送电时发生短路故障防范措施：做好验收工作，确认绝缘合格并有数据记录；五、安全防护预案1、作业人员劳保着装必须符合安全要求；2、验电器等作业器具必须在规定的电压等级范围内正确使用，并有定期效验合格证明；3、作业人员严格遵守《电业安全工作规程》。4、安全用具必须在有限期内；5、所有参加工作人员精神状态良好、适宜进行工作。六、作业依据：《国家电网公司电力安全工作规程（变电站和发电厂电气部分）保证安全的组织措施，保证安全的技术措施》《建筑电气工程施工质量验收法律规范》GB50303-2024《电缆线路施工及验收法律规范》GB50168-2024第 2 页 共 14 页下载后可任意编辑电缆沟专项施工方案一、工程内容共和变电站出线电缆走廊工程 1、原有沉底 6 线沟改建为沉底 16线沟(行人)230 米；原有沉底 6 线沟改建为沉底 12 线沟(行人)75 米。2、沿线新建沿线新...
