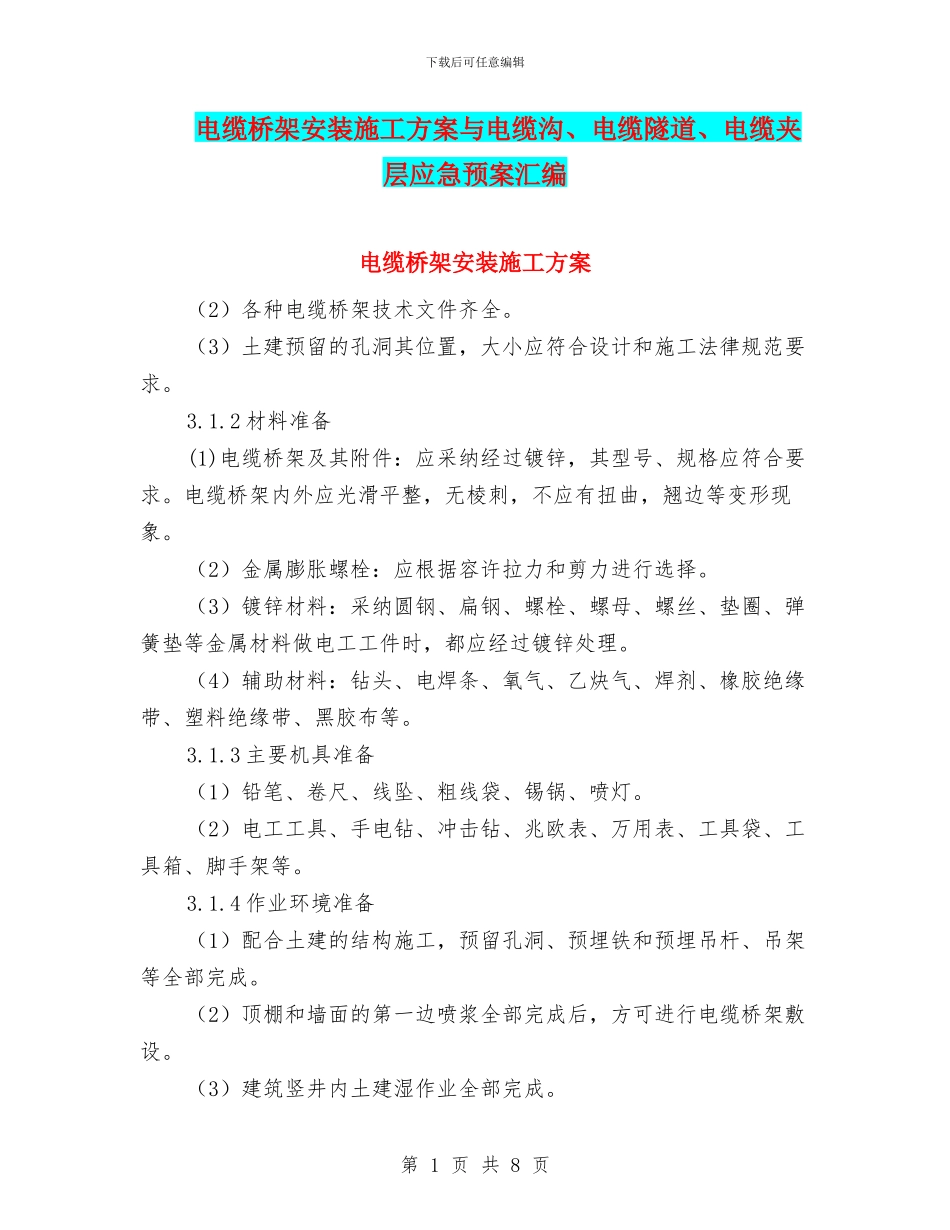

下载后可任意编辑电缆桥架安装施工方案与电缆沟、电缆隧道、电缆夹层应急预案汇编电缆桥架安装施工方案（2）各种电缆桥架技术文件齐全。（3）土建预留的孔洞其位置，大小应符合设计和施工法律规范要求。3.1.2 材料准备(1)电缆桥架及其附件：应采纳经过镀锌，其型号、规格应符合要求。电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。（2）金属膨胀螺栓：应根据容许拉力和剪力进行选择。（3）镀锌材料：采纳圆钢、扁钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。（4）辅助材料：钻头、电焊条、氧气、乙炔气、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。3.1.3 主要机具准备（1）铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。（2）电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、脚手架等。3.1.4 作业环境准备（1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。（2）顶棚和墙面的第一边喷浆全部完成后，方可进行电缆桥架敷设。（3）建筑竖井内土建湿作业全部完成。第 1 页 共 8 页下载后可任意编辑（4）地面电缆桥架应及时配合土建施工。3.1.5 施工准备（1）现场加工须设置专用工作台，加保护围栏。（2）作业班组应分工明确，，提高专业化施工水平。（3）施工技术资料要和施工进度同步。4 操作工艺4.1 工艺流程：预留孔洞预埋吊杆吊架弹线定位金属膨胀螺栓固定，吊杆、吊架安装，桥架安装。4.2 弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，根据设计图要求及施工验收法律规范规定，分匀档距并用笔标出具体位置。4.3 预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，拆下框架，并抹平孔洞口（收好孔洞口）。4.4 支架与吊架安装要求及支架选样：4.4.1 支架与吊架安装要求：4.4.1.1 支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同坡度。4.4.1.2 严禁用电气焊切割钢结构或轻钢龙骨任何部位，焊接后均应做防腐处理。4.4.1.3 固定支点间距一般不应大于 l.5～2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端 500mm 以内应设置固定支持点。4.4.1.4 轻钢龙骨上敷设电缆...
