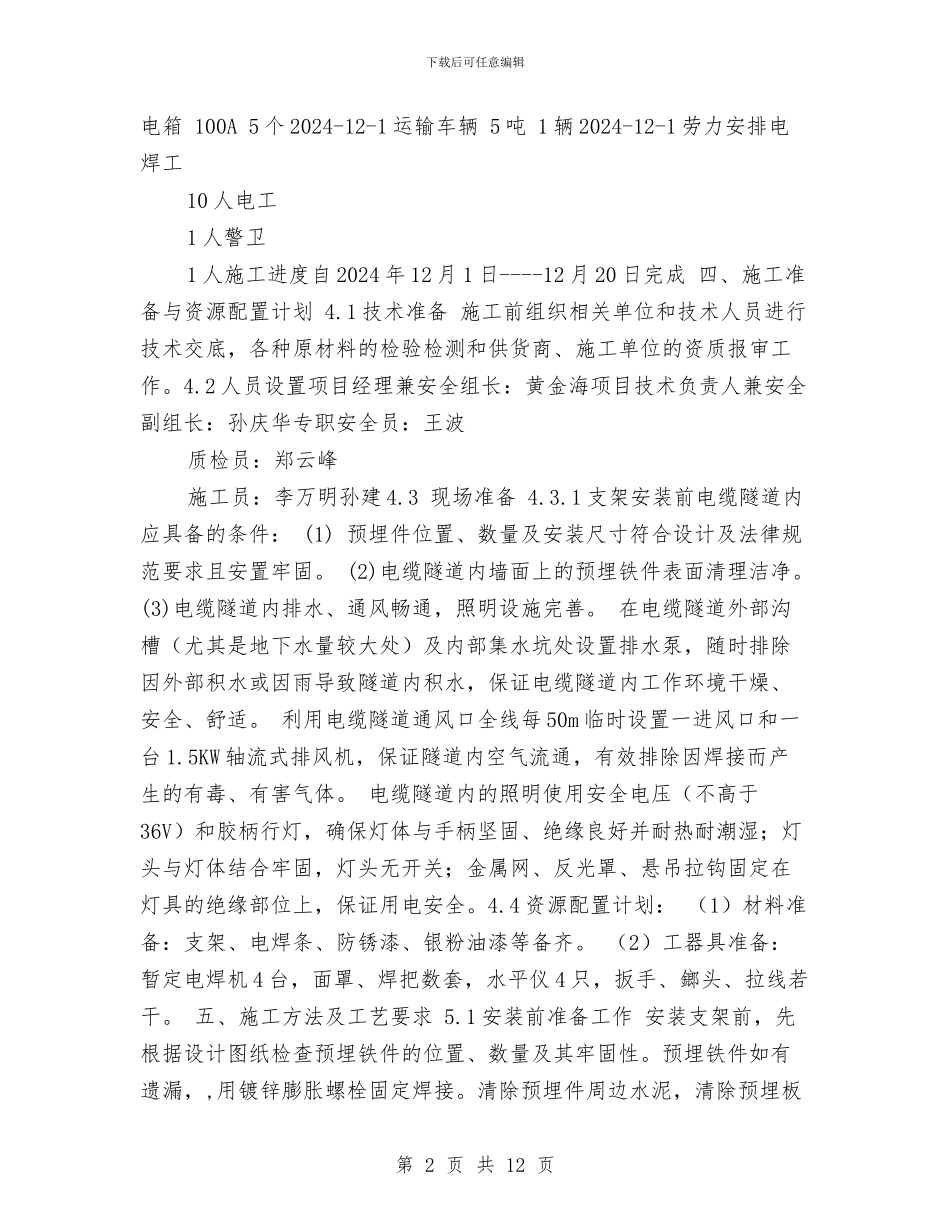

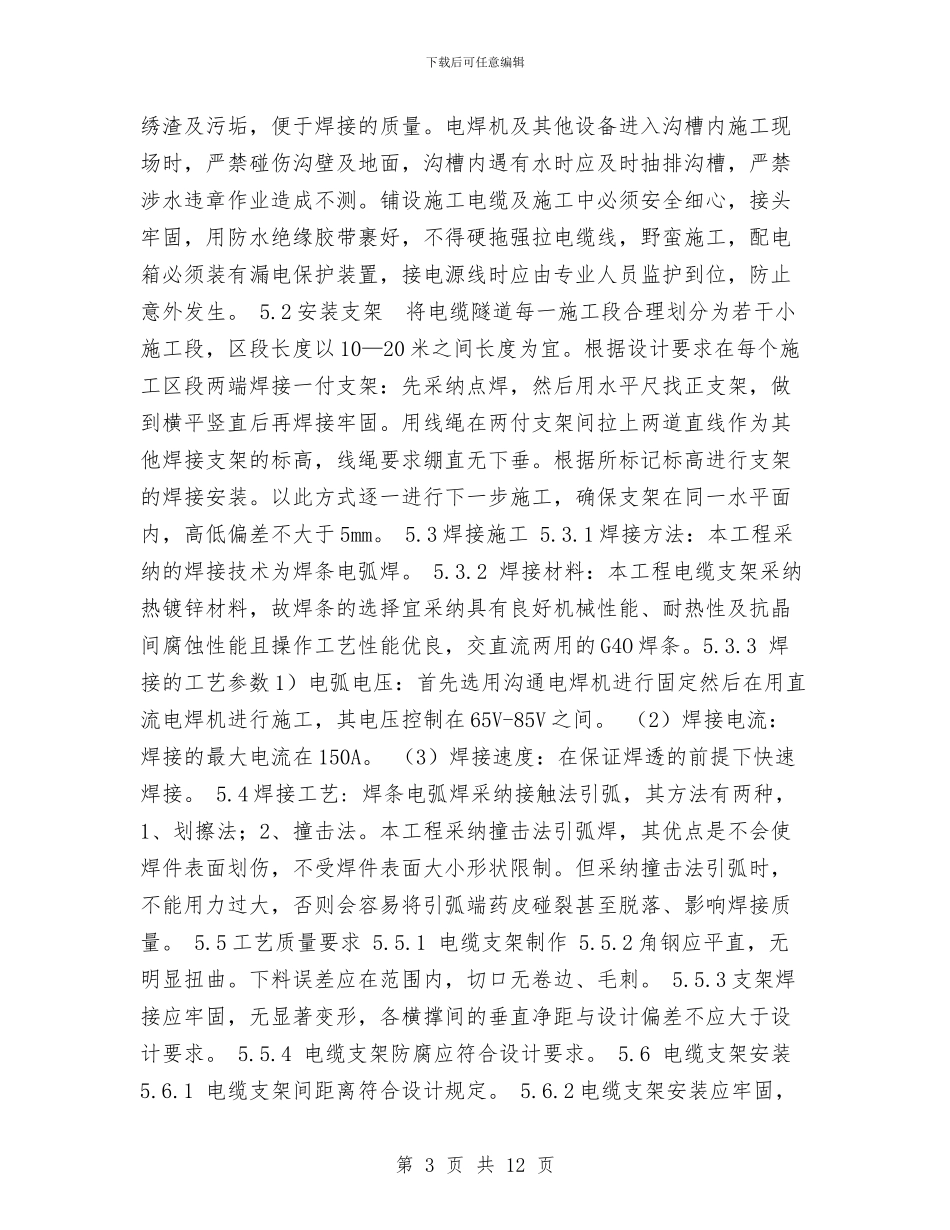

下载后可任意编辑电缆隧道支架安装施工方案与电网公司“安全生产月”活动方案汇编电缆隧道支架安装施工方案一、 工程概况 本作业项目为青岛蓝色硅谷凤凰山路电缆隧道工程电缆隧道内电缆支架安装工程。全长 1.249KM，隧道内壁 1.55 米及 2.3 米沟两侧采纳热镀锌单双电缆支架。电缆支架共分为三种型号，电缆支架分别分布于电缆隧道不同内径处。支架上的横撑分五层。 1.1 编制目的 为了法律规范电缆支架安装过程，提高施工工艺水平，保证安装质量，特编制该施工方案。 1.2 适用范围 适用于青岛蓝色硅谷凤凰山路电缆隧道工程中电缆支架项目的施工。 1.3 编制依据 《青岛蓝色硅谷凤凰山路电缆隧道工程施工图》 《电力装置安装工程电缆线路施工及验收法律规范》（GB50169-92） 《电气装置安装工程质量检验及评定规程》（DL/T5161.5-2024） 《建筑电气工程施工质量验收法律规范》GB50303-2024 《电力建设安全作业规程》二、施工安排电缆隧道内电缆支架的焊接安装与隧道内防水施工需要穿插施工，根据以往施工经验，先进行隧道内侧壁、顶板部分防水涂膜的施工，然后进行电缆支架的焊接，支架焊接时分段施工。支架安装完成后进行底板防水涂膜和砂浆保护层的施工。 三、施工设备及进度计划 根据本工程的实际条件和业主要求编制施工进度计划。主要设备进场表设备名称型号数量进场时间 50 千瓦发电机组 50KW 1 台 2024-11-30 沟通焊机 Zx7-315 4 台 2024-12-1 轴流排风扇 1.5KW 2 台 2024-12-1 直流变压器 200W 1 台 2024-12-1 手提照明灯 40W 6 把 2024-12-1 配第 1 页 共 12 页下载后可任意编辑电箱 100A 5 个 2024-12-1 运输车辆 5 吨 1 辆 2024-12-1 劳力安排电焊工 10 人电工 1 人警卫 1 人施工进度自 2024 年 12 月 1 日----12 月 20 日完成 四、施工准备与资源配置计划 4.1 技术准备 施工前组织相关单位和技术人员进行技术交底，各种原材料的检验检测和供货商、施工单位的资质报审工作。4.2 人员设置项目经理兼安全组长：黄金海项目技术负责人兼安全副组长：孙庆华专职安全员：王波质检员：郑云峰施工员：李万明孙建 4.3 现场准备 4.3.1 支架安装前电缆隧道内应具备的条件： (1) 预埋件位置、数量及安装尺寸符合设计及法律规范要求且安置牢固。 (2)电缆隧道内墙面上的预埋铁件表面清理洁净。(3)电缆隧道内排水、通风畅通，照明设施完善。 在电缆隧道外部...
