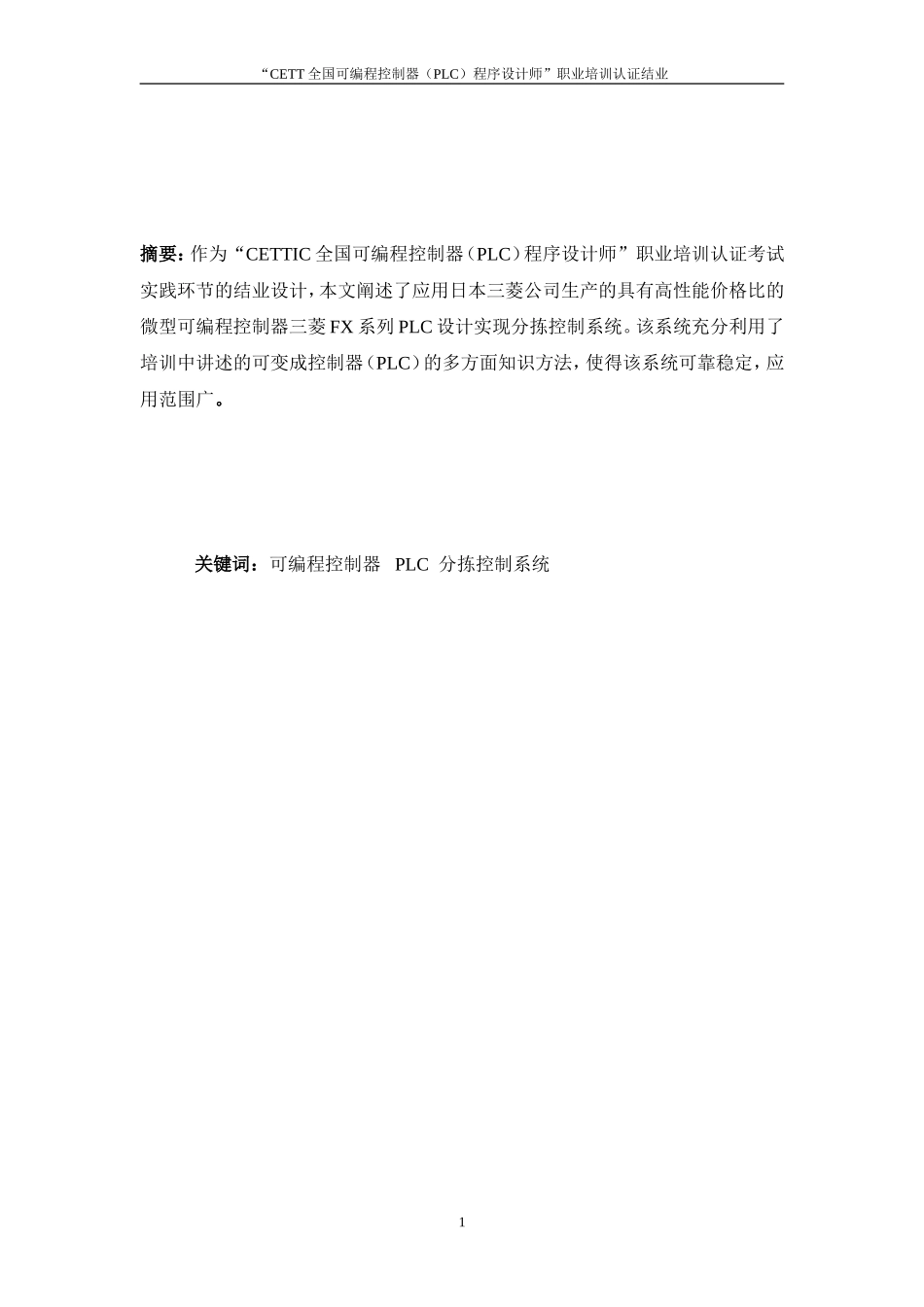

“CETTIC全国可编程控制器（PLC）程序设计师”职业培训认证结业设计三菱FX系列分拣控制系统指导教师：王冠华学生姓名：刘胜利完成日期：2007年12月25日“CETT全国可编程控制器（PLC）程序设计师”职业培训认证结业摘要：作为“CETTIC全国可编程控制器（PLC）程序设计师”职业培训认证考试实践环节的结业设计，本文阐述了应用日本三菱公司生产的具有高性能价格比的微型可编程控制器三菱FX系列PLC设计实现分拣控制系统。该系统充分利用了培训中讲述的可变成控制器（PLC）的多方面知识方法，使得该系统可靠稳定，应用范围广。关键词：可编程控制器PLC分拣控制系统1“CETT全国可编程控制器（PLC）程序设计师”职业培训认证结业目录第一章概述……......…...……...…………………………..11.1选题背景................................................................................41.2PLC在控制系统中的应用.....................................................61.3PLC的几种流派...................................................................121.4自动分拣系统应用简述.......................................................131.5三菱FX2N系列产品的介绍...............................................15第二章分拣控制系统...........................................................172.1总体设计...............................................................................172.11系统描述.............................................................................172.12系统要求.............................................................................182.2系统配置...............................................................................182.21I/O端口分配表....................................................................192.22状态转移图..........................................................................202.23梯形图..................................................................................222.24指令表..................................................................................262.25外部接线图..........................................................................292.3数据结构................................................................................302.31输入数据..............................................................................302.32输出数据..............................................................................302.33运算数据..............................................................................30第三章性能测试与分析........................................................313.1程序模块的调试.......................................................................313.2性能分析...................................................................................31第四章结束语..........................................................................32参考文献..................................................................................322“CETT全国可编程控制器（PLC）程序设计师”职业培训认证结业第一章概述1.1选题背景自动分拣系统最前线[PAS]诞生的经过HOKUSHO于1990年3月和美国AutoMotion公司进行技术合作，在1991年3月开发了以重量级(相当于45kg)家电产品的快速分拣为目的的滑块式分拣搬运机[大型自动分拣机]。随后于1993年7月开发了以中等重量(相当25k)纸板箱盒为对象的[小型自动分拣机]。2年后，依次开发了以书籍、杂志等(相当于5kg)为对象的[迷你自动分拣机]。为了保证分拣的正确性，减少分拣时对搬运货物的损害，所以目前为止一直坚持滑块式，并按照搬运重量开发了3种类型。[PAS]是以迷你类型为核心的系统，开发完成能正确分拣轻量、质地薄...
