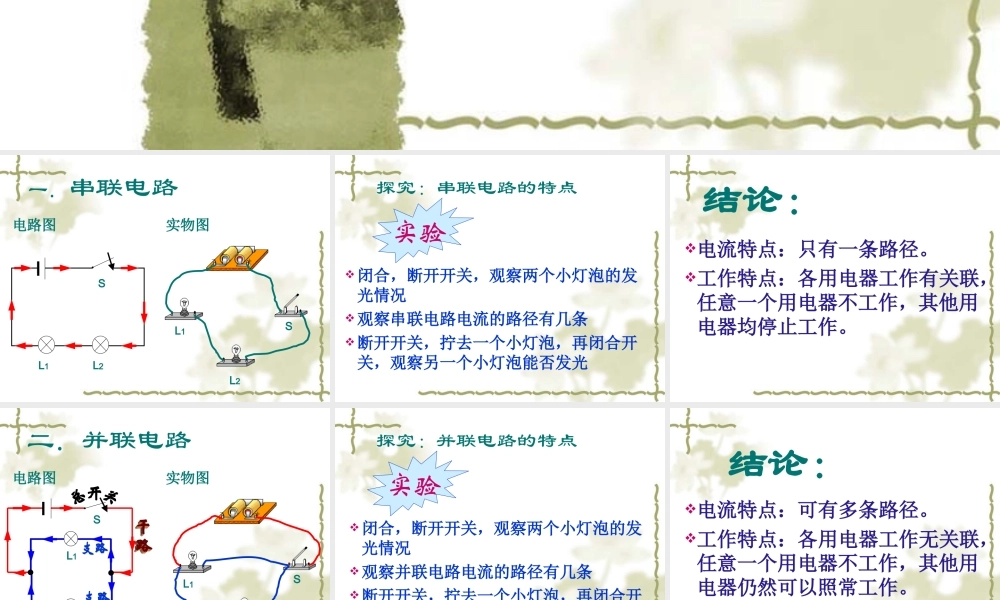

第三节 串联和并联 一．串联电路电路图实物图L1L2SL1L2S 探究：串联电路的特点闭合，断开开关，观察两个小灯泡的发光情况观察串联电路电流的路径有几条断开开关，拧去一个小灯泡，再闭合开关，观察另一个小灯泡能否发光实验 结论：电流特点：只有一条路径
工作特点：各用电器工作有关联，任意一个用电器不工作，其他用电器均停止工作
二．并联电路电路图实物图L1L2SL1L ２S 探究：并联电路的特点闭合，断开开关，观察两个小灯泡的发光情况观察并联电路电流的路径有几条断开开关，拧去一个小灯泡，再闭合开关，观察另一个小灯泡能否发光实验 结论：电流特点：可有多条路径
工作特点：各用电器工作无关联，任意一个用电器不工作，其他用电器仍然可以照常工作

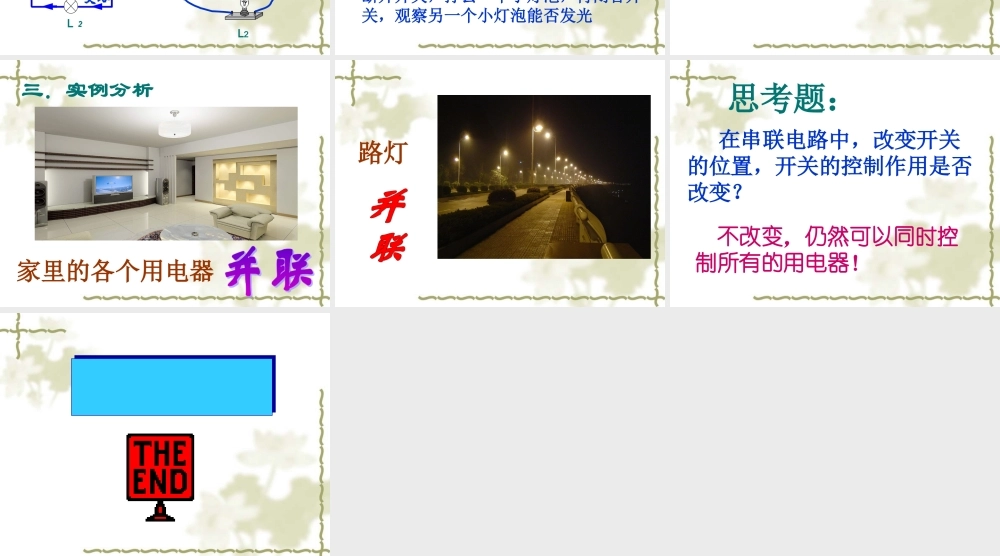

家里的各个用电器三．实例分析 路灯 思考题： 在串联电路中，改变开关的位置，开关的控制作用是否改变
不改变，仍然可以同时控制所有的用电器
