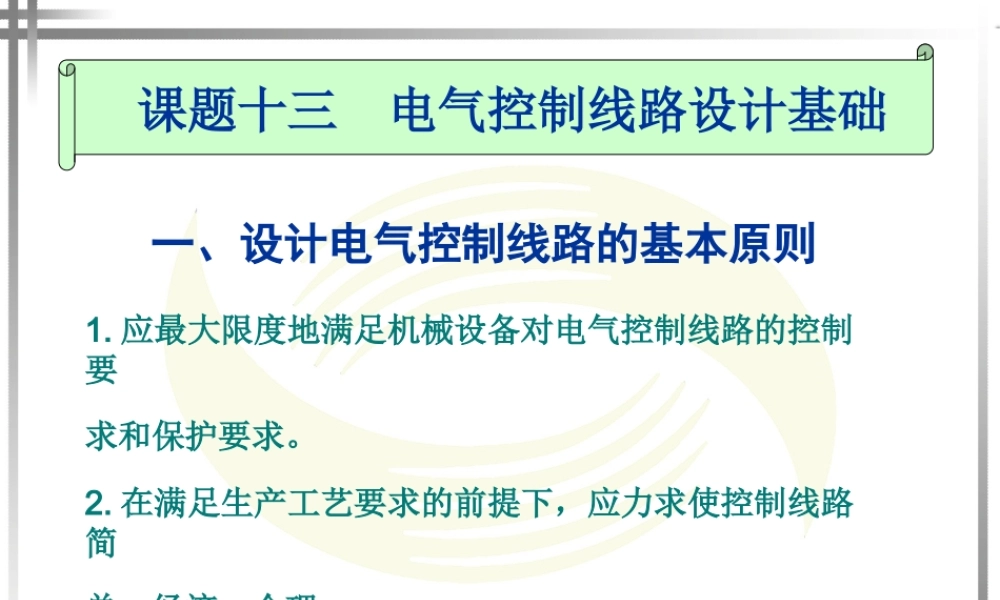

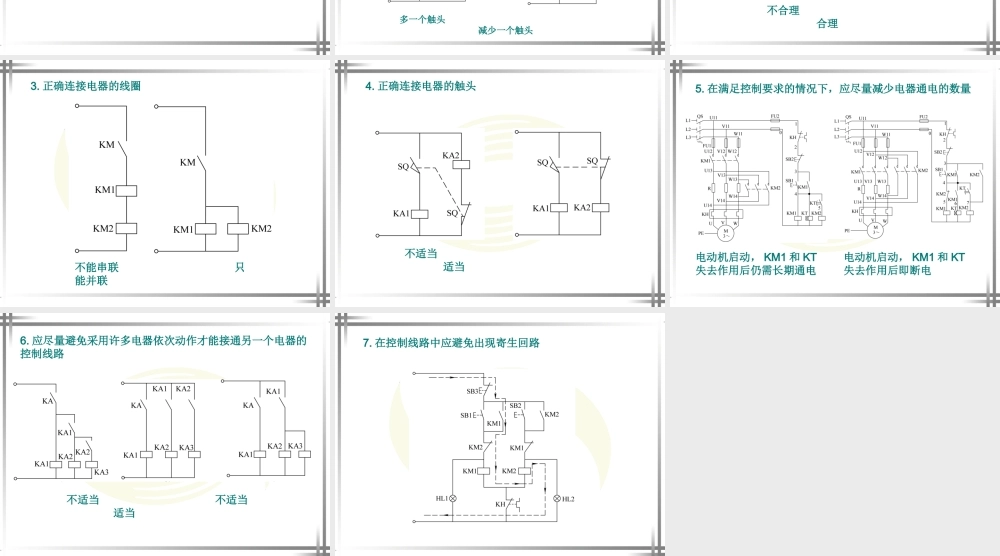

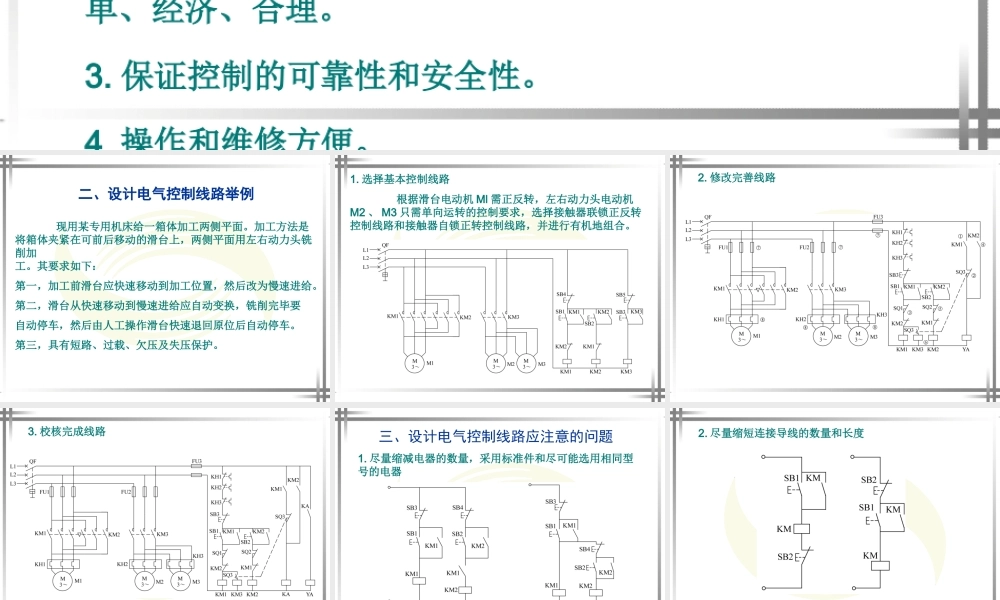

课题十三 电气控制线路设计基础一、设计电气控制线路的基本原则1. 应最大限度地满足机械设备对电气控制线路的控制要求和保护要求。2. 在满足生产工艺要求的前提下，应力求使控制线路简单、经济、合理。3. 保证控制的可靠性和安全性。4. 操作和维修方便。 二、设计电气控制线路举例 现用某专用机床给一箱体加工两侧平面。加工方法是将箱体夹紧在可前后移动的滑台上，两侧平面用左右动力头铣削加工。其要求如下：第一，加工前滑台应快速移动到加工位置，然后改为慢速进给。第二，滑台从快速移动到慢速进给应自动变换，铣削完毕要自动停车，然后由人工操作滑台快速退回原位后自动停车。第三，具有短路、过载、欠压及失压保护。 1. 选择基本控制线路 根据滑台电动机 Ml 需正反转，左右动力头电动机M2 、 M3 只需单向运转的控制要求，选择接触器联锁正反转控制线路和接触器自锁正转控制线路，并进行有机地组合。 2. 修改完善线路 3. 校核完成线路 三、设计电气控制线路应注意的问题1. 尽量缩减电器的数量，采用标准件和尽可能选用相同型号的电器多一个触头 减少一个触头 2. 尽量缩短连接导线的数量和长度 不合理 合理 3. 正确连接电器的线圈不能串联 只能并联 4. 正确连接电器的触头不适当 适当 5. 在满足控制要求的情况下，应尽量减少电器通电的数量电动机启动， KM1 和 KT失去作用后仍需长期通电电动机启动， KM1 和 KT失去作用后即断电 6. 应尽量避免采用许多电器依次动作才能接通另一个电器的控制线路 不适当 不适当 适当 7. 在控制线路中应避免出现寄生回路
