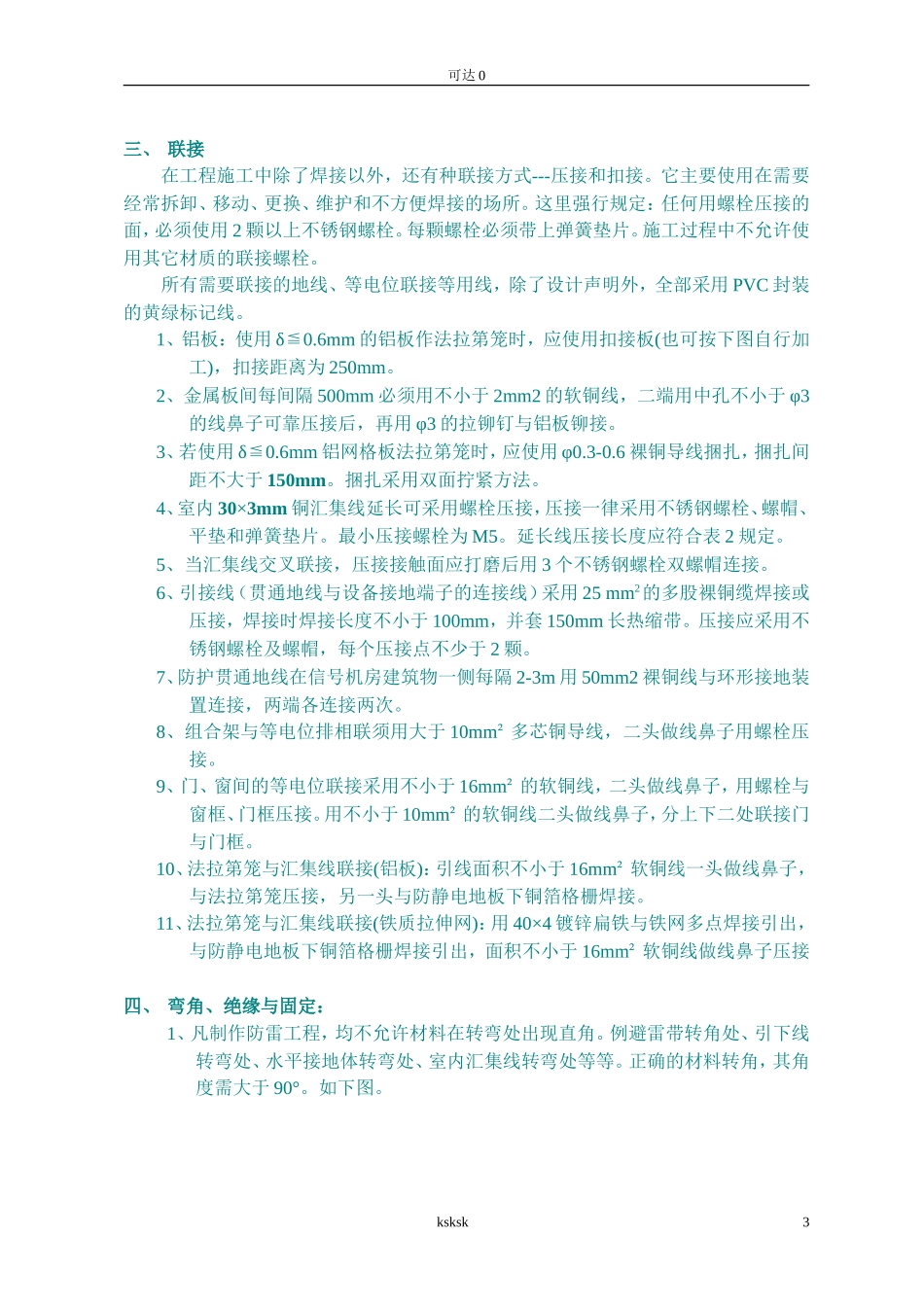

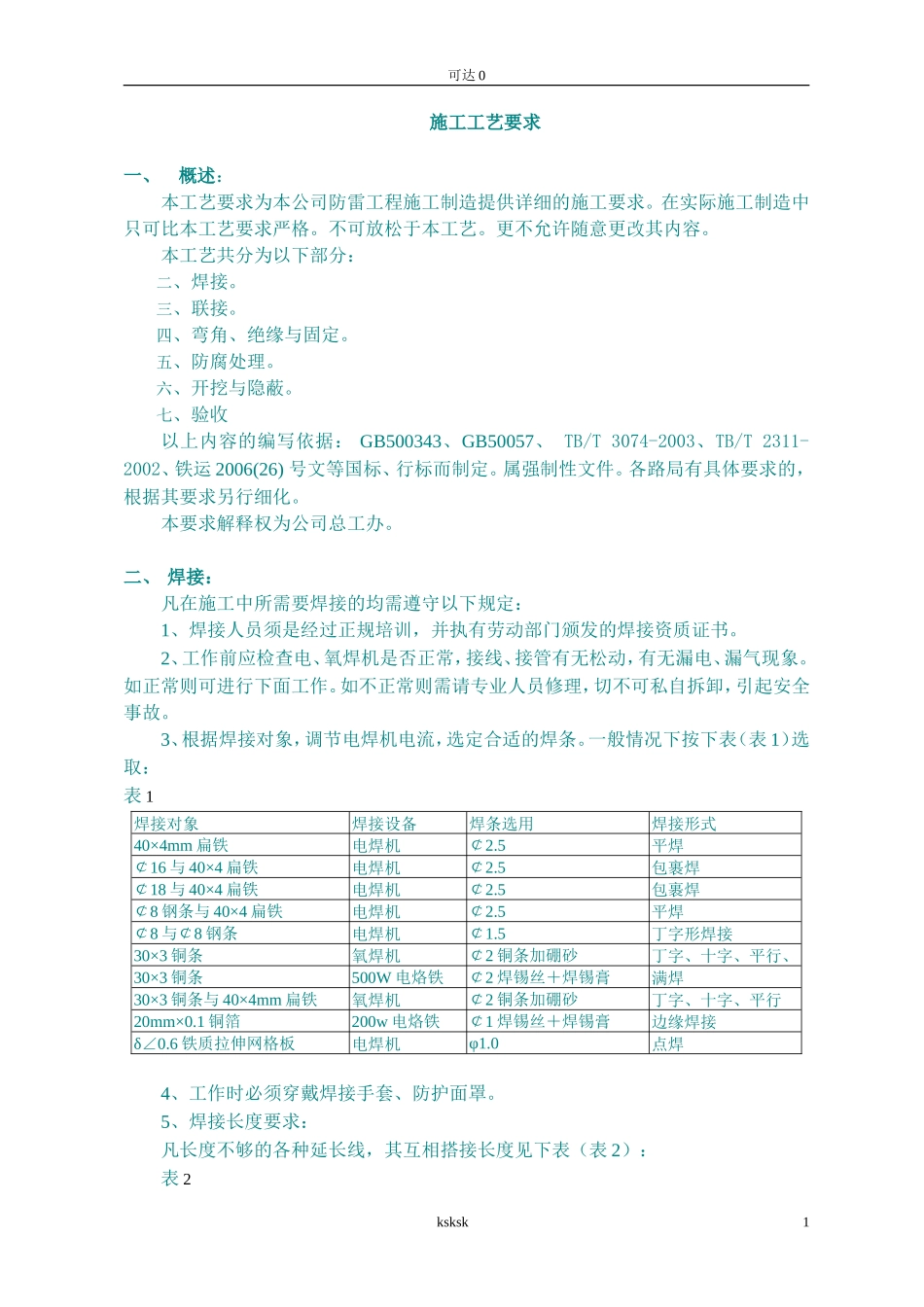

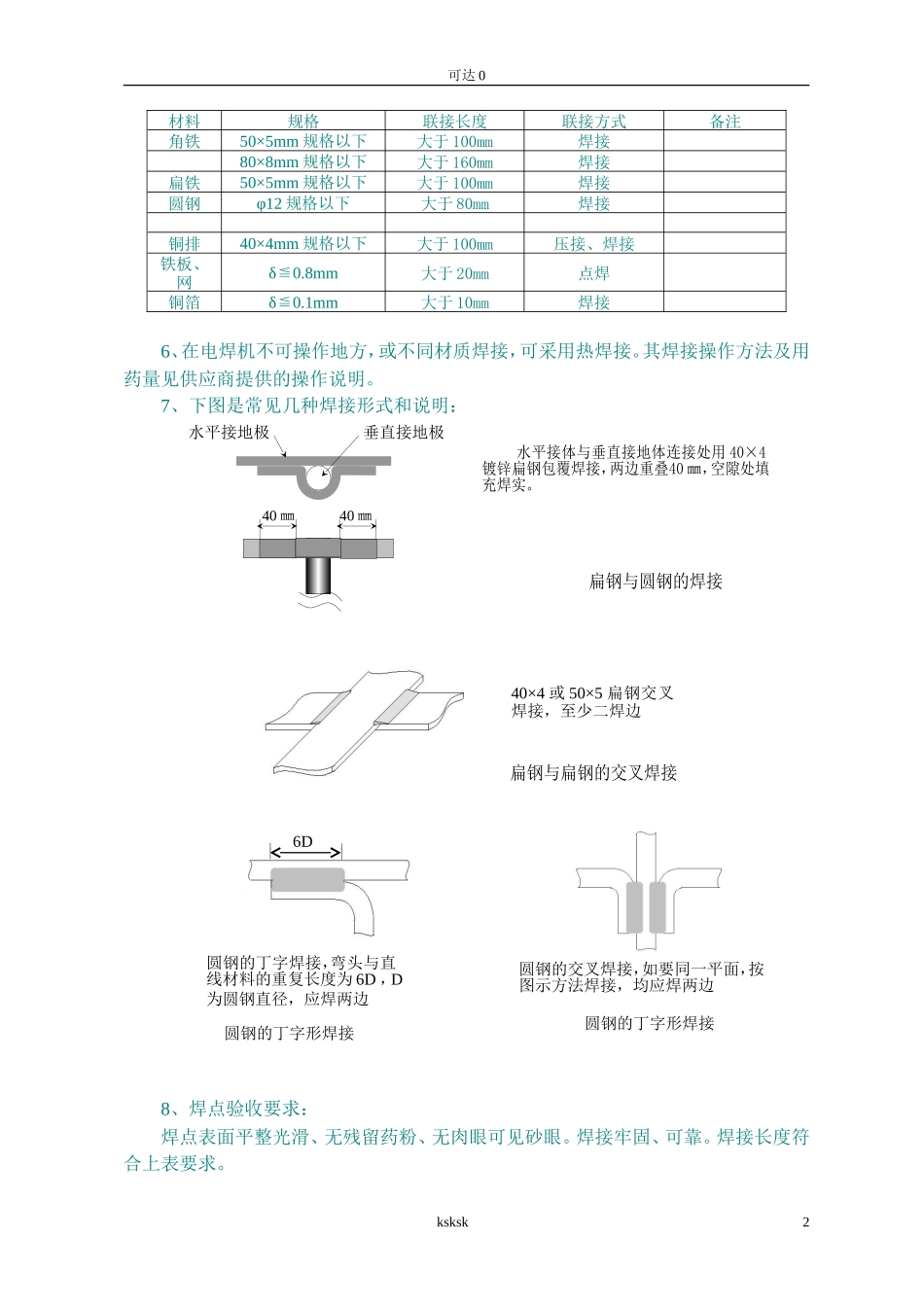

可达0施工工艺要求一、概述：本工艺要求为本公司防雷工程施工制造提供详细的施工要求。在实际施工制造中只可比本工艺要求严格。不可放松于本工艺。更不允许随意更改其内容。本工艺共分为以下部分：二、焊接。三、联接。四、弯角、绝缘与固定。五、防腐处理。六、开挖与隐蔽。七、验收以上内容的编写依据：GB500343、GB50057、TB/T3074-2003、TB/T2311-2002、铁运2006(26)号文等国标、行标而制定。属强制性文件。各路局有具体要求的，根据其要求另行细化。本要求解释权为公司总工办。二、焊接：凡在施工中所需要焊接的均需遵守以下规定：1、焊接人员须是经过正规培训，并执有劳动部门颁发的焊接资质证书。2、工作前应检查电、氧焊机是否正常，接线、接管有无松动，有无漏电、漏气现象。如正常则可进行下面工作。如不正常则需请专业人员修理，切不可私自拆卸，引起安全事故。3、根据焊接对象，调节电焊机电流，选定合适的焊条。一般情况下按下表（表1）选取：表1焊接对象焊接设备焊条选用焊接形式40×4mm扁铁电焊机￠2.5平焊￠16与40×4扁铁电焊机￠2.5包裹焊￠18与40×4扁铁电焊机￠2.5包裹焊￠8钢条与40×4扁铁电焊机￠2.5平焊￠8与￠8钢条电焊机￠1.5丁字形焊接30×3铜条氧焊机￠2铜条加硼砂丁字、十字、平行、30×3铜条500W电烙铁￠2焊锡丝＋焊锡膏满焊30×3铜条与40×4mm扁铁氧焊机￠2铜条加硼砂丁字、十字、平行20mm×0.1铜箔200w电烙铁￠1焊锡丝＋焊锡膏边缘焊接δ∠0.6铁质拉伸网格板电焊机φ1.0点焊4、工作时必须穿戴焊接手套、防护面罩。5、焊接长度要求：凡长度不够的各种延长线，其互相搭接长度见下表（表2）：表2ksksk1可达0材料规格联接长度联接方式备注角铁50×5mm规格以下大于100mm焊接80×8mm规格以下大于160mm焊接扁铁50×5mm规格以下大于100mm焊接圆钢φ12规格以下大于80mm焊接铜排40×4mm规格以下大于100mm压接、焊接铁板、网δ≦0.8mm大于20mm点焊铜箔δ≦0.1mm大于10mm焊接6、在电焊机不可操作地方，或不同材质焊接，可采用热焊接。其焊接操作方法及用药量见供应商提供的操作说明。7、下图是常见几种焊接形式和说明：8、焊点验收要求：焊点表面平整光滑、无残留药粉、无肉眼可见砂眼。焊接牢固、可靠。焊接长度符合上表要求。ksksk垂直接地极水平接地极40㎜40㎜水平接体与垂直接地体连接处用40×4镀锌扁钢包覆焊接，两边重叠40㎜，空隙处填充焊实。扁钢与圆钢的焊接40×4或50×5扁钢交叉焊接，至少二焊边扁钢与扁钢的交叉焊接圆钢的丁字焊接，弯头与直线材料的重复长度为6D，D为圆钢直径，应焊两边圆钢的交叉焊接，如要同一平面，按图示方法焊接，均应焊两边6D圆钢的丁字形焊接圆钢的丁字形焊接2可达0三、联接在工程施工中除了焊接以外，还有种联接方式---压接和扣接。它主要使用在需要经常拆卸、移动、更换、维护和不方便焊接的场所。这里强行规定：任何用螺栓压接的面，必须使用2颗以上不锈钢螺栓。每颗螺栓必须带上弹簧垫片。施工过程中不允许使用其它材质的联接螺栓。所有需要联接的地线、等电位联接等用线，除了设计声明外，全部采用PVC封装的黄绿标记线。1、铝板：使用δ≦0.6mm的铝板作法拉第笼时，应使用扣接板(也可按下图自行加工)，扣接距离为250mm。2、金属板间每间隔500mm必须用不小于2mm2的软铜线，二端用中孔不小于φ3的线鼻子可靠压接后，再用φ3的拉铆钉与铝板铆接。3、若使用δ≦0.6mm铝网格板法拉第笼时，应使用φ0.3-0.6裸铜导线捆扎，捆扎间距不大于150mm。捆扎采用双面拧紧方法。4、室内30×3mm铜汇集线延长可采用螺栓压接，压接一律采用不锈钢螺栓、螺帽、平垫和弹簧垫片。最小压接螺栓为M5。延长线压接长度应符合表2规定。5、当汇集线交叉联接，压接接触面应打磨后用3个不锈钢螺栓双螺帽连接。6、引接线（贯通地线与设备接地端子的连接线）采用25mm2的多股裸铜缆焊接或压接，焊接时焊接长度不小于100mm，并套150mm长热缩带。压接应采用不锈钢螺栓及螺帽，每个压接点不少于2颗。7、防护贯通地线在信号机房建筑物一侧每隔2-3m用50mm2裸铜线与环形接地装置连接，两端各连接两次。8、组合架与等电位排相联须用大于10mm²多芯铜导线，二头做...
