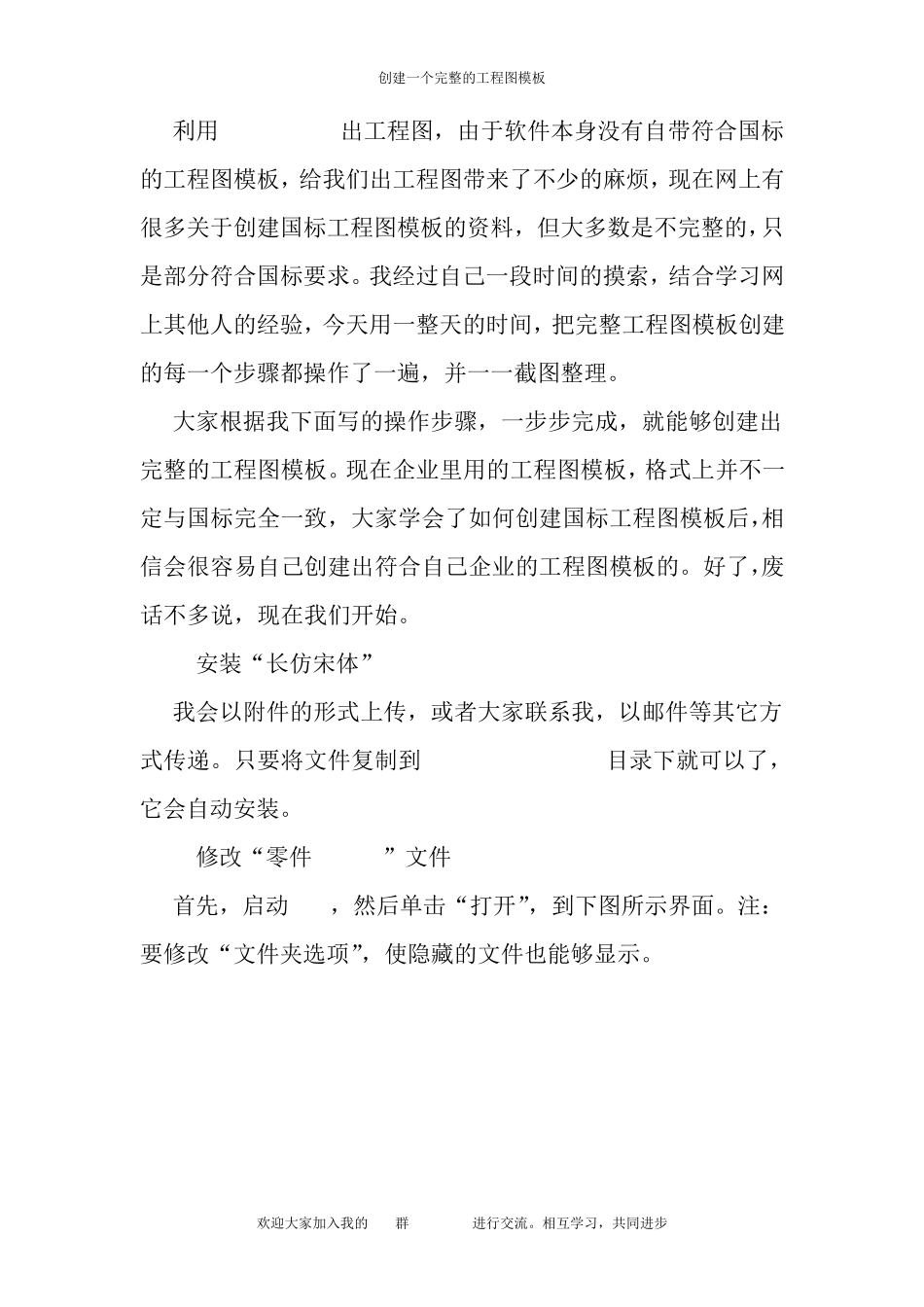

创建一个完整的工程图模板欢迎大家加入我的 QQ群 49512093进行交流。相互学习，共同进步1利用 SolidWorks出工程图，由于软件本身没有自带符合国标的工程图模板，给我们出工程图带来了不少的麻烦，现在网上有很多关于创建国标工程图模板的资料，但大多数是不完整的，只是部分符合国标要求。我经过自己一段时间的摸索，结合学习网上其他人的经验，今天用一整天的时间，把完整工程图模板创建的每一个步骤都操作了一遍，并一一截图整理。大家根据我下面写的操作步骤，一步步完成，就能够创建出完整的工程图模板。现在企业里用的工程图模板，格式上并不一定与国标完全一致，大家学会了如何创建国标工程图模板后，相信会很容易自己创建出符合自己企业的工程图模板的。好了，废话不多说，现在我们开始。1安装“长仿宋体”我会以附件的形式上传，或者大家联系我，以邮件等其它方式传递。只要将文件复制到 C:\Windows\Fonts目录下就可以了，它会自动安装。2修改“零件.prtdot”文件首先，启动 SW，然后单击“打开”，到下图所示界面。注：要修改“文件夹选项”，使隐藏的文件也能够显示。创建一个完整的工程图模板欢迎大家加入我的QQ群49512093进行交流。相互学习，共同进步2创建一个完整的工程图模板欢迎大家加入我的QQ群49512093进行交流。相互学习，共同进步3选中 零件.prtdot创建一个完整的工程图模板欢迎大家加入我的QQ群49512093进行交流。相互学习，共同进步4创建一个完整的工程图模板欢迎大家加入我的QQ群49512093进行交流。相互学习，共同进步5创建一个完整的工程图模板欢迎大家加入我的QQ群49512093进行交流。相互学习，共同进步6创建一个完整的工程图模板欢迎大家加入我的QQ群49512093进行交流。相互学习，共同进步7创建一个完整的工程图模板欢迎大家加入我的QQ群49512093进行交流。相互学习，共同进步8创建一个完整的工程图模板欢迎大家加入我的QQ群49512093进行交流。相互学习，共同进步9至此完成零件.prtdot文件的修改，单击菜单栏的“保存”后退出即可。创建一个完整的工程图模板欢迎大家加入我的QQ群49512093进行交流。相互学习，共同进步103修改“装配体.asmdot”文件首先，单击菜单栏上的“打开”后，至下图界面创建一个完整的工程图模板欢迎大家加入我的QQ群49512093进行交流。相互学习，共同进步11创建一个完整的工程图模板欢迎大家加入我的QQ群49512093进行交流。相互学习，共同进步12创建一个完整的工程图模板欢迎大家加入我的Q...
