中心供氧设计方案VIP免费

中心供氧设计方案_第1页
1/22
中心供氧设计方案_第2页
2/22

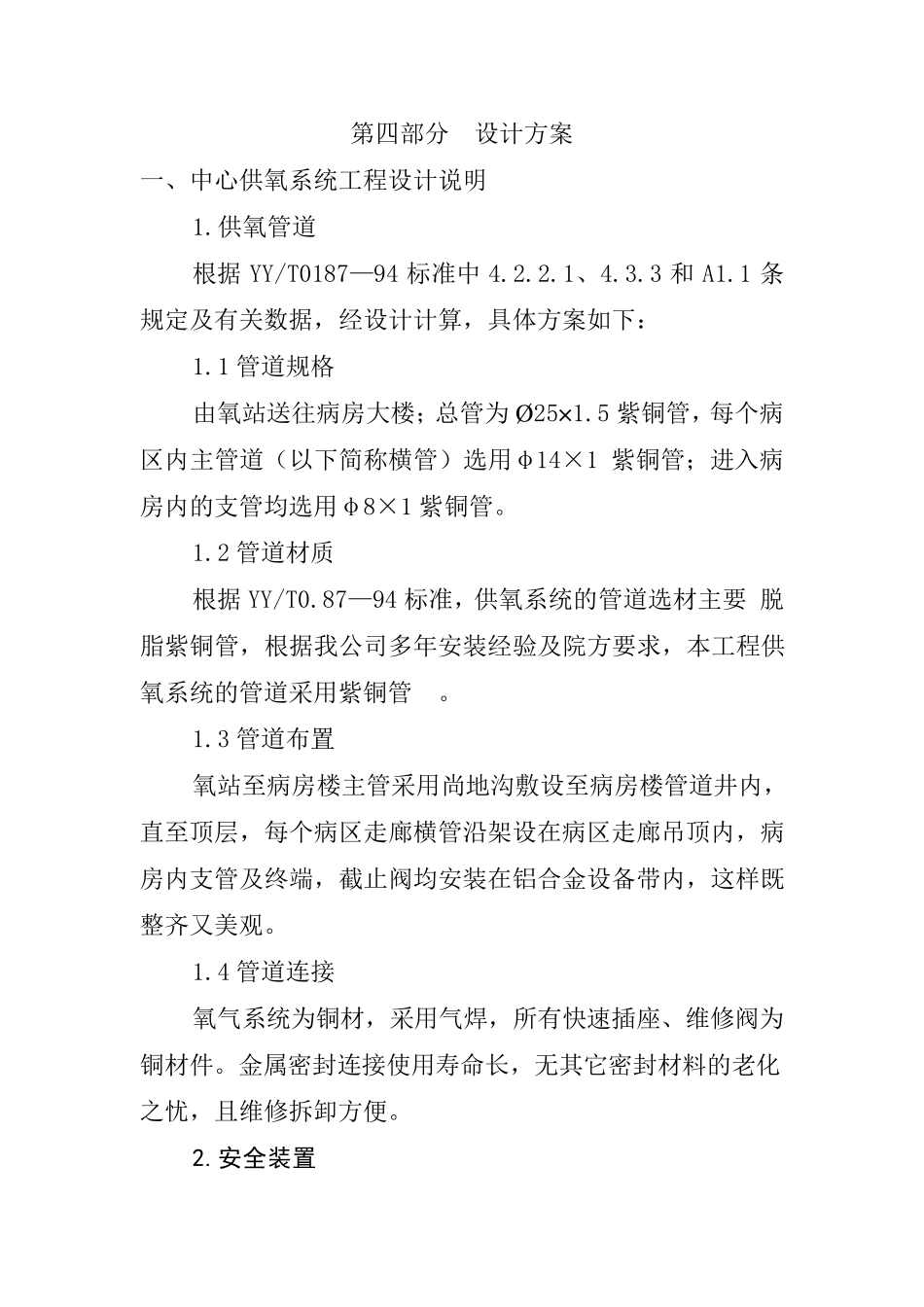

中心供氧设计方案_第3页
3/22
设 计 方 案 第一部分 设计思想 1.严格按照国家的有关规定,规范进行工程设计,从技术上确保设计图纸符合国家有关标准、规范的规定,满足医院提出的各项要求。 2.努力贯彻设计的安全性、可靠性和实用性。在满足安全、可靠的前提下采用先进技术,同时考虑经济、美观和维修方案等因素,搞好医院中心供氧、负压吸引,压缩空气、医用传呼、电源系统的设计。 第二部分 设计依据 ★ YY/T0186《医用中心吸引系统通用技术条件》 ★ YY/T0187《医用中心供氧系统通用技术条件》 ★ 《钢制压力容器》(GB150) ★ 《拉制铜管》(GB1527) ★ 《紫铜管》(GB2270) ★ 《工业金属管道工程施工及验收规范》GB50235-97 ★ 院方要求及提供的平面图 第三部分 设计范围 一、工程内容: 1.中心供氧系统 2 中心吸引系统 3. 电源系统(含开关、插座、床头灯) 4. 医用传呼系统 第四部分 设计方案 一、中心供氧系统工程设计说明 1.供氧管道 根据YY/T0187—94 标准中4.2.2.1、4.3.3 和A1.1 条规定及有关数据,经设计计算,具体方案如下: 1.1 管道规格 由氧站送往病房大楼;总管为Ø25×1.5 紫铜管,每个病区内主管道(以下简称横管)选用φ14×1 紫铜管;进入病房内的支管均选用φ8×1 紫铜管。 1.2 管道材质 根据YY/T0.87—94 标准,供氧系统的管道选材主要 脱脂紫铜管,根据我公司多年安装经验及院方要求,本工程供氧系统的管道采用紫铜管 。 1.3 管道布置 氧站至病房楼主管采用尚地沟敷设至病房楼管道井内,直至顶层,每个病区走廊横管沿架设在病区走廊吊顶内,病房内支管及终端,截止阀均安装在铝合金设备带内,这样既整齐又美观。 1.4 管道连接 氧气系统为铜材,采用气焊,所有快速插座、维修阀为铜材件。金属密封连接使用寿命长,无其它密封材料的老化之忧,且维修拆卸方便 。 2.安全装置 在 各 病 区 设 置 二 级 减 压 装 置 , 并 设 计 有 安 全 阀 , 万 一 压力 超 过 规 定 值 时 安 全 阀 自 动 打 开 卸 压 , 当 卸 压 后 压 力 低 于 规定 值 时 安 全 阀 立 即 自 动 关 闭 , 以 保 持 压 力 的 稳 定 。 3.监视装置 在 每 个 病 区 的 护 士 站 设 计 有 氧 气 压 力 监 视 盒 , 护 士 可 直接 监 视 氧 气 系 统 使 用 实 际 压 力 。 4.终端设备 本 工 程 终...
