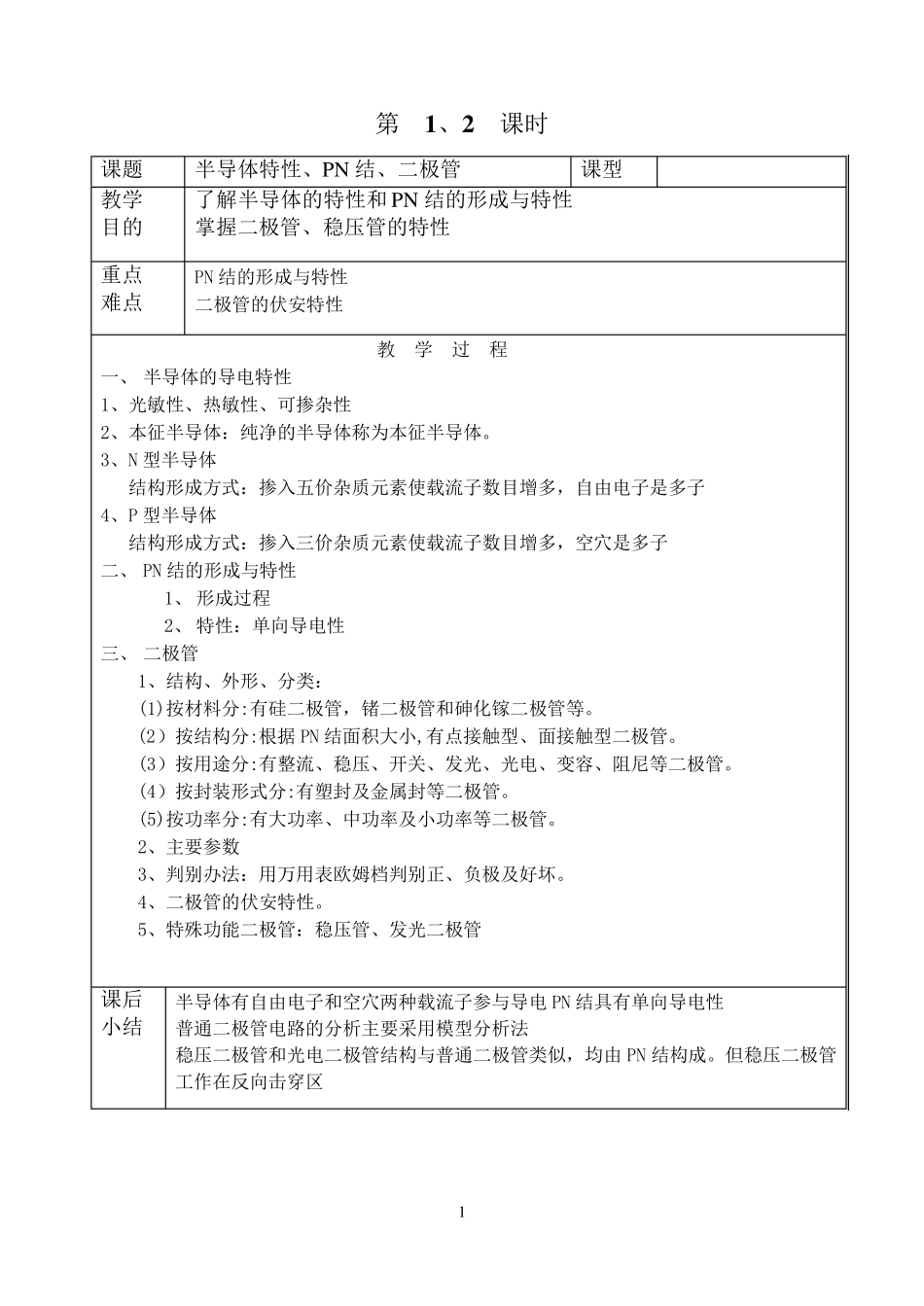

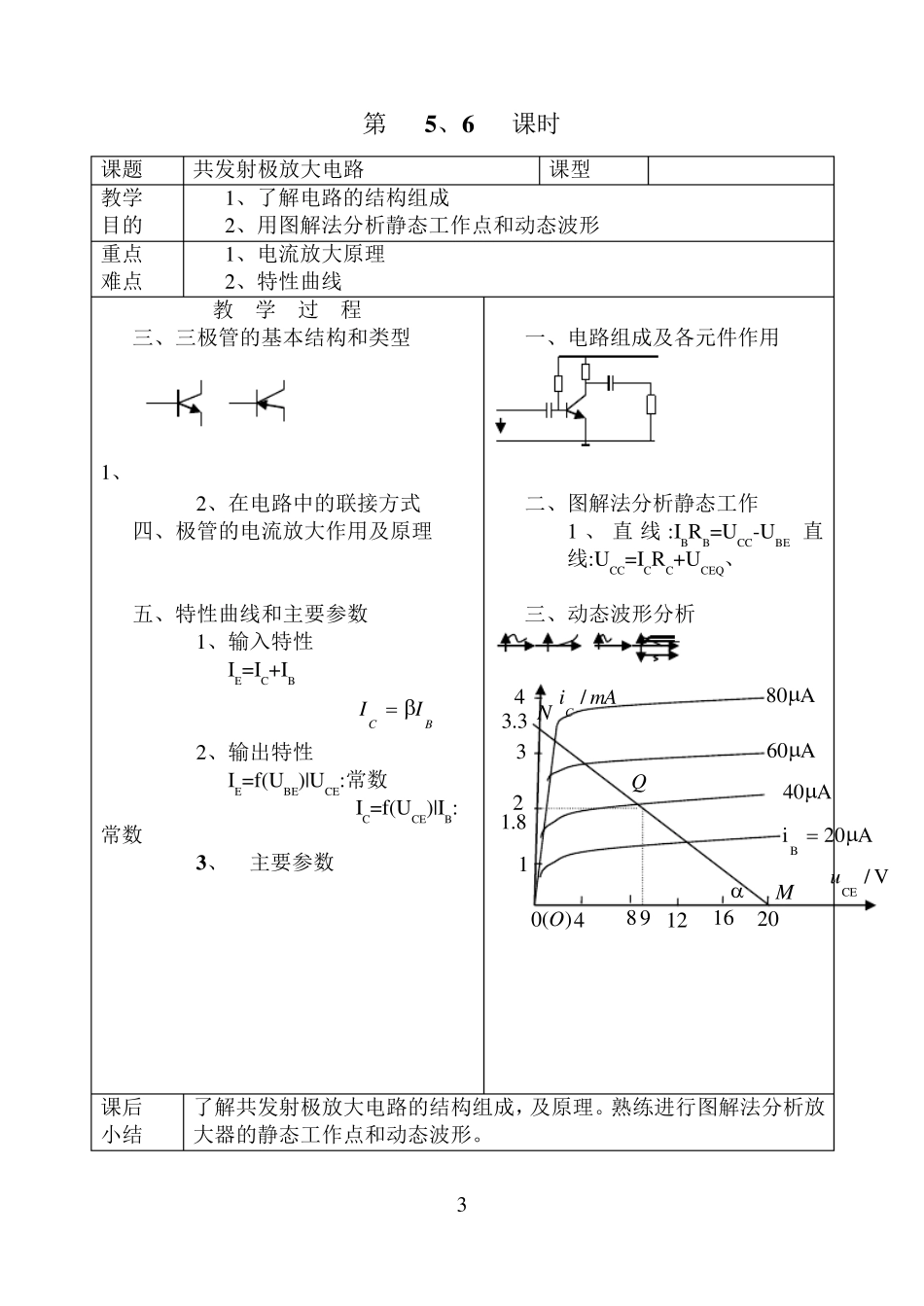

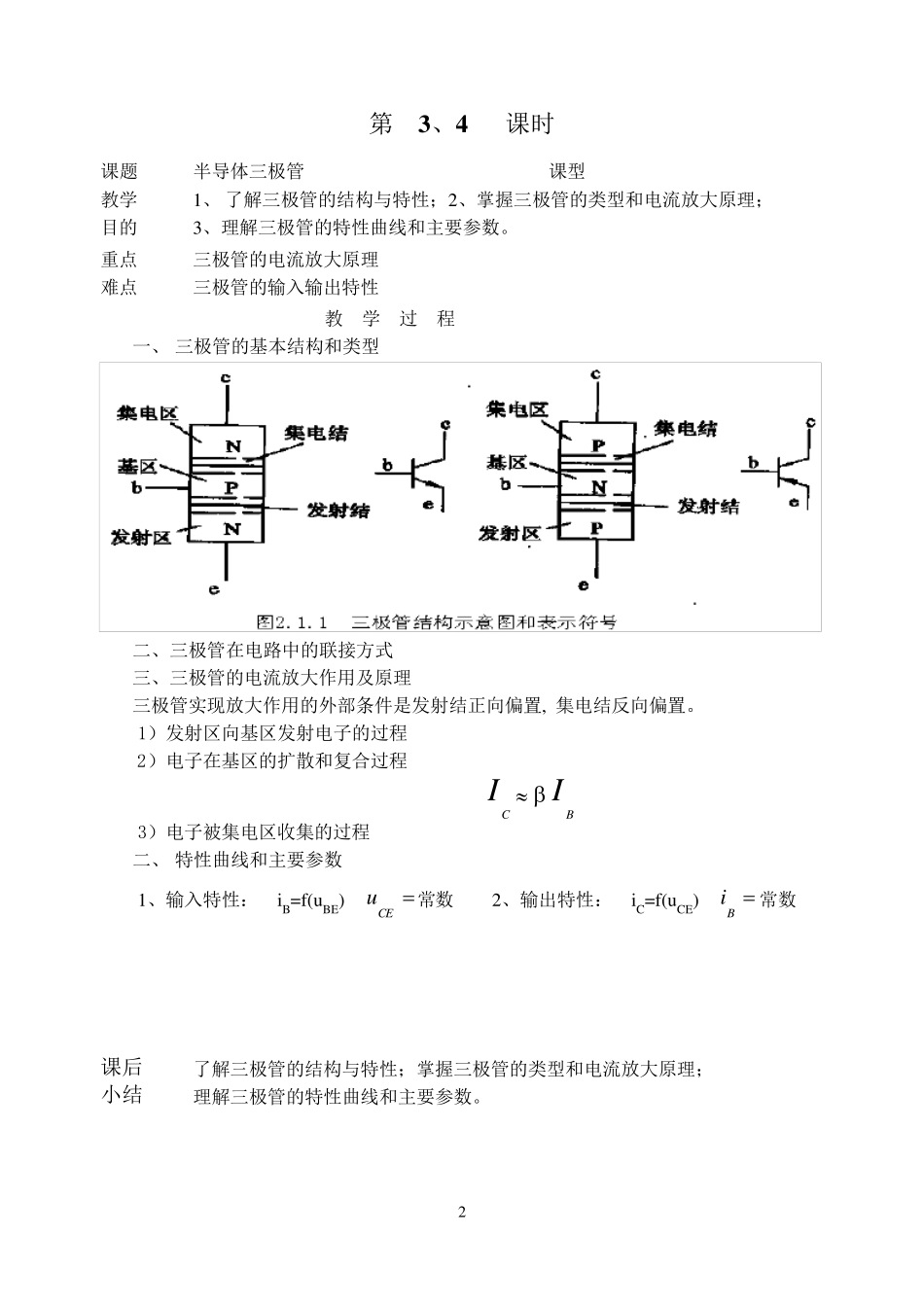

1 第 1 、2 课时 课题 半导体特性、PN 结、二极管 课型 教学 目的 了解半导体的特性和 PN 结的形成与特性 掌握二极管、稳压管的特性 重点 难点 PN 结的形成与特性 二极管的伏安特性 教 学 过 程 一、 半导体的导电特性 1、光敏性、热敏性、可掺杂性 2、本征半导体:纯净的半导体称为本征半导体。 3、N 型半导体 结构形成方式:掺入五价杂质元素使载流子数目增多,自由电子是多子 4、P 型半导体 结构形成方式:掺入三价杂质元素使载流子数目增多,空穴是多子 二、 PN 结的形成与特性 1、 形成过程 2、 特性:单向导电性 三、 二极管 1、结构、外形、分类: (1)按材料分:有硅二极管,锗二极管和砷化镓二极管等。 (2)按结构分:根据 PN 结面积大小,有点接触型、面接触型二极管。 (3)按用途分:有整流、稳压、开关、发光、光电、变容、阻尼等二极管。 (4)按封装形式分:有塑封及金属封等二极管。 (5)按功率分:有大功率、中功率及小功率等二极管。 2、主要参数 3、判别办法:用万用表欧姆档判别正、负极及好坏。 4、二极管的伏安特性。 5、特殊功能二极管:稳压管、发光二极管 课后 小结 半导体有自由电子和空穴两种载流子参与导电 PN 结具有单向导电性 普通二极管电路的分析主要采用模型分析法 稳压二极管和光电二极管结构与普通二极管类似,均由 PN 结构成。但稳压二极管工作在反向击穿区 2 第 3 、4 课时 课题 半导体三极管 课型 教学 目的 1、 了解三极管的结构与特性;2、掌握三极管的类型和电流放大原理; 3、理解三极管的特性曲线和主要参数。 重点 难点 三极管的电流放大原理 三极管的输入输出特性 教 学 过 程 一、 三极管的基本结构和类型 二、三极管在电路中的联接方式 三、三极管的电流放大作用及原理 三极管实现放大作用的外部条件是发射结正向偏置, 集电结反向偏置。 1)发射区向基区发射电子的过程 2)电子在基区的扩散和复合过程 3)电子被集电区收集的过程 二、 特性曲线和主要参数 1、输入特性: iB=f(u BE)CEu常数 2、输出特性: iC=f(u CE)Bi常数 课后 小结 了解三极管的结构与特性;掌握三极管的类型和电流放大原理; 理解三极管的特性曲线和主要参数。 IIBC 3 第 5 、6 课时 课题 共发射极放大电路 课型 教学 目的 1、了解电路的结构组成 2、用图解法分析静态工作点和动态波形 重点 难点 1、...
