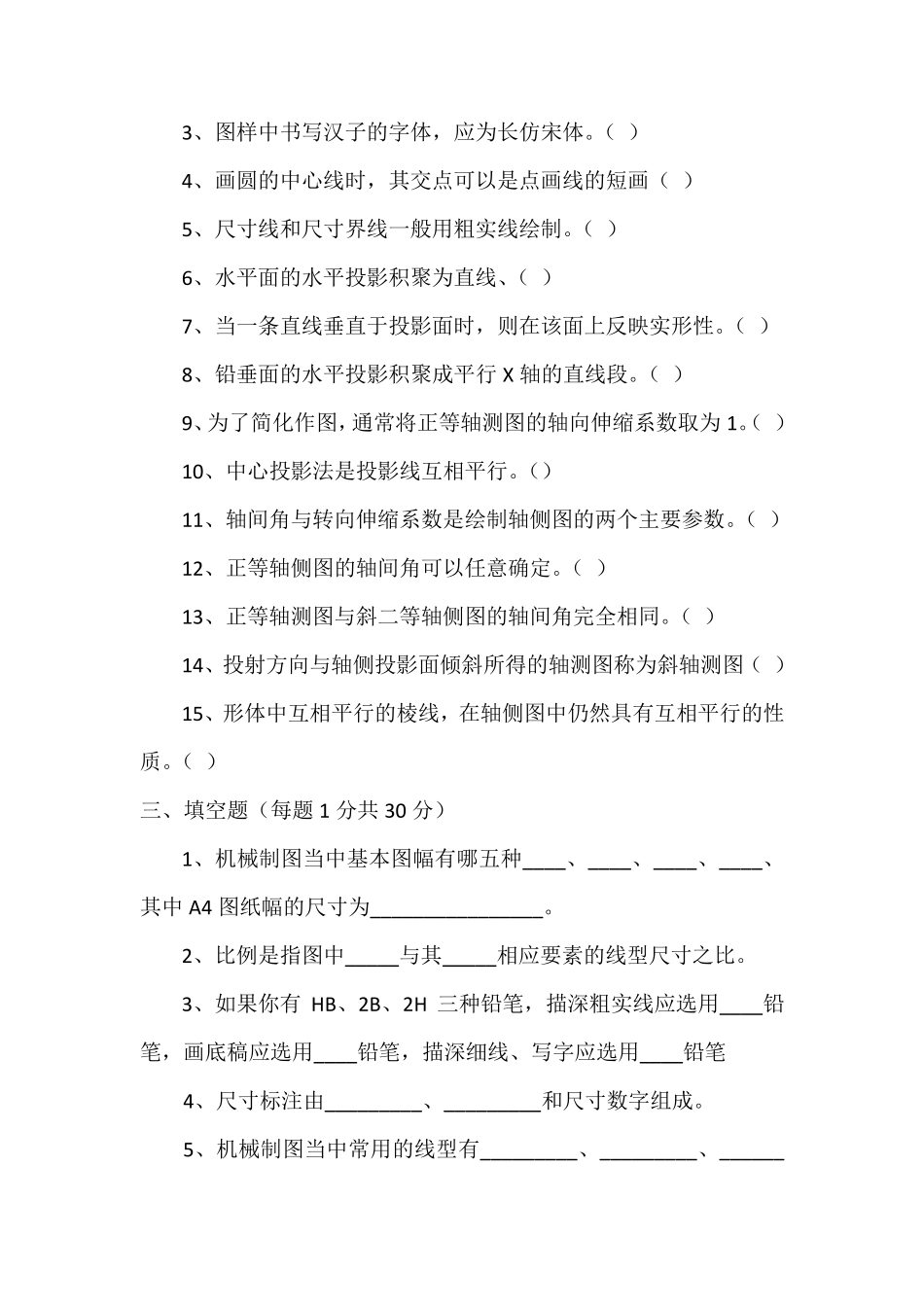

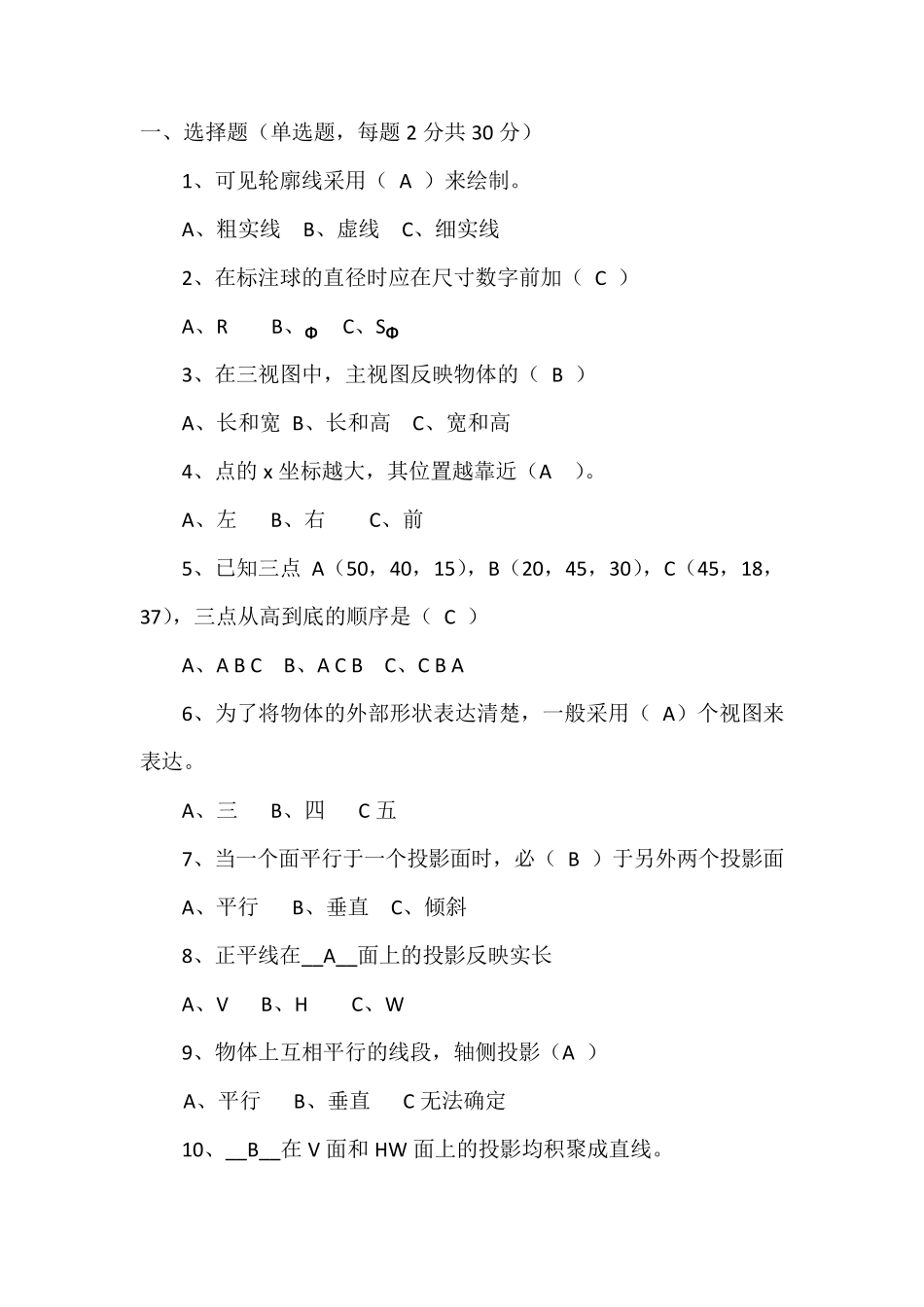

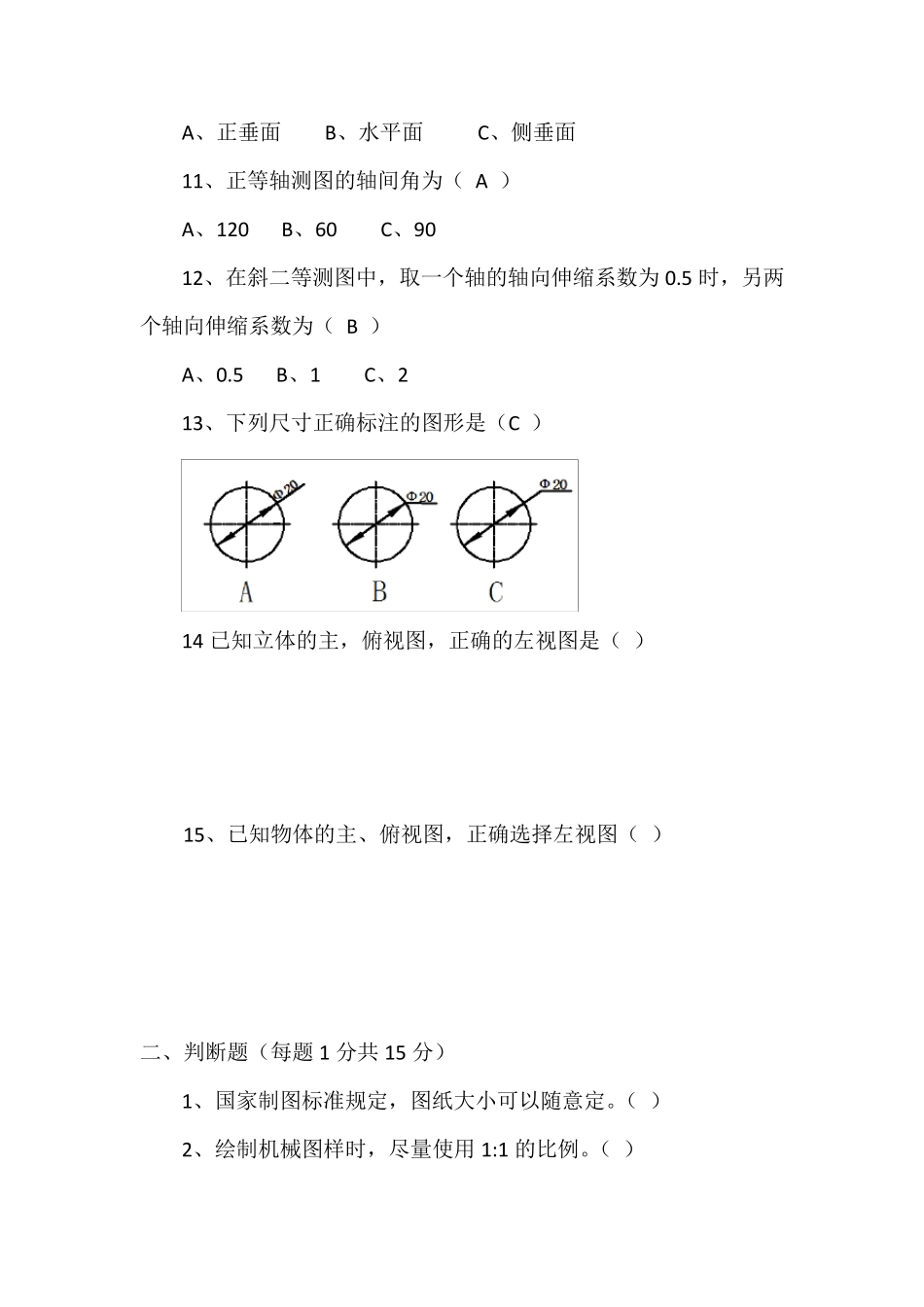

一、选择题（单选题，每题 2 分共 30 分） 1、可见轮廓线采用（ A ）来绘制。 A、粗实线 B、虚线 C、细实线 2、在标注球的直径时应在尺寸数字前加（ C ） A、R B、Φ C、SΦ 3、在三视图中，主视图反映物体的（ B ） A、长和宽 B、长和高 C、宽和高 4、点的 x 坐标越大，其位置越靠近（A ）。 A、左 B、右 C、前 5、已知三点 A（50，40，15），B（20，45，30），C（45，18，37），三点从高到底的顺序是（ C ） A、A B C B、A C B C、C B A 6、为了将物体的外部形状表达清楚，一般采用（ A）个视图来表达。 A、三 B、四 C 五 7、当一个面平行于一个投影面时，必（ B ）于另外两个投影面 A、平行 B、垂直 C、倾斜 8、正平线在__A__面上的投影反映实长 A、V B、H C、W 9、物体上互相平行的线段，轴侧投影（A ） A、平行 B、垂直 C 无法确定 10、__B__在 V 面和 HW 面上的投影均积聚成直线。 A、正垂面 B、水平面 C、侧垂面 11、正等轴测图的轴间角为（ A ） A、120 B、60 C、90 12、在斜二等测图中，取一个轴的轴向伸缩系数为 0.5 时，另两个轴向伸缩系数为（ B ） A、0.5 B、1 C、2 13、下列尺寸正确标注的图形是（C ） 14 已知立体的主，俯视图，正确的左视图是（ ） 15、已知物体的主、俯视图，正确选择左视图（ ） 二、判断题（每题 1 分共 15 分） 1、国家制图标准规定，图纸大小可以随意定。（ ） 2、绘制机械图样时，尽量使用 1:1 的比例。（ ） 3、图样中书写汉子的字体，应为长仿宋体。（ ） 4、画圆的中心线时，其交点可以是点画线的短画（ ） 5、尺寸线和尺寸界线一般用粗实线绘制。（ ） 6、水平面的水平投影积聚为直线、（ ） 7、当一条直线垂直于投影面时，则在该面上反映实形性。（ ） 8、铅垂面的水平投影积聚成平行 X 轴的直线段。（ ） 9、为了简化作图，通常将正等轴测图的轴向伸缩系数取为 1。（ ） 10、中心投影法是投影线互相平行。（） 11、轴间角与转向伸缩系数是绘制轴侧图的两个主要参数。（ ） 12、正等轴侧图的轴间角可以任意确定。（ ） 13、正等轴测图与斜二等轴侧图的轴间角完全相同。（ ） 14、投射方向与轴侧投影面倾斜所得的轴测图称为斜轴测图（ ） 15、形体中互相平行的棱线，在轴侧图中仍然具有互相平行的性质。（ ） 三、填空题（每题 1 分共 30 分） 1、机械制...
