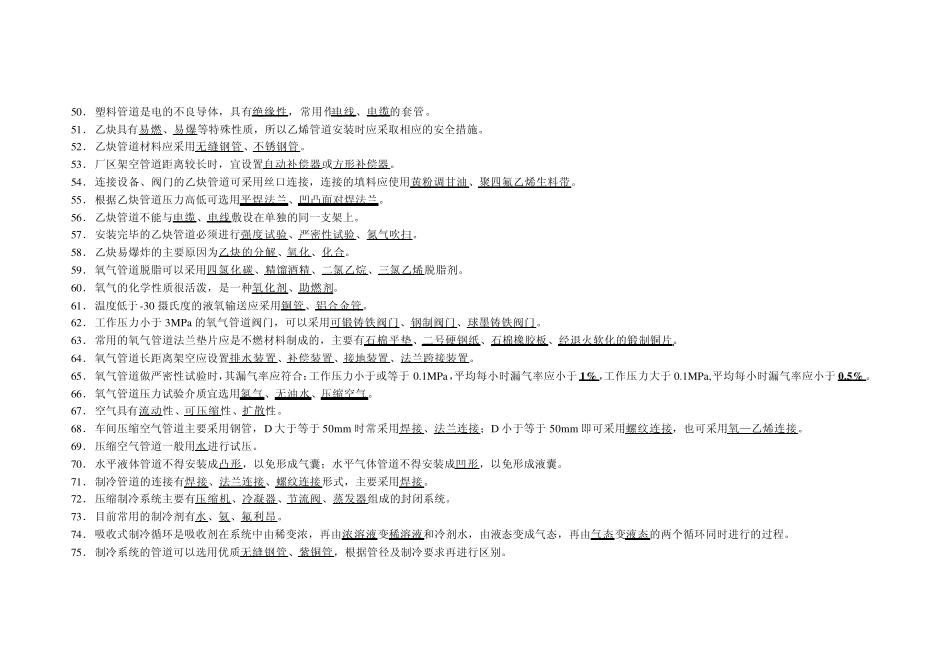

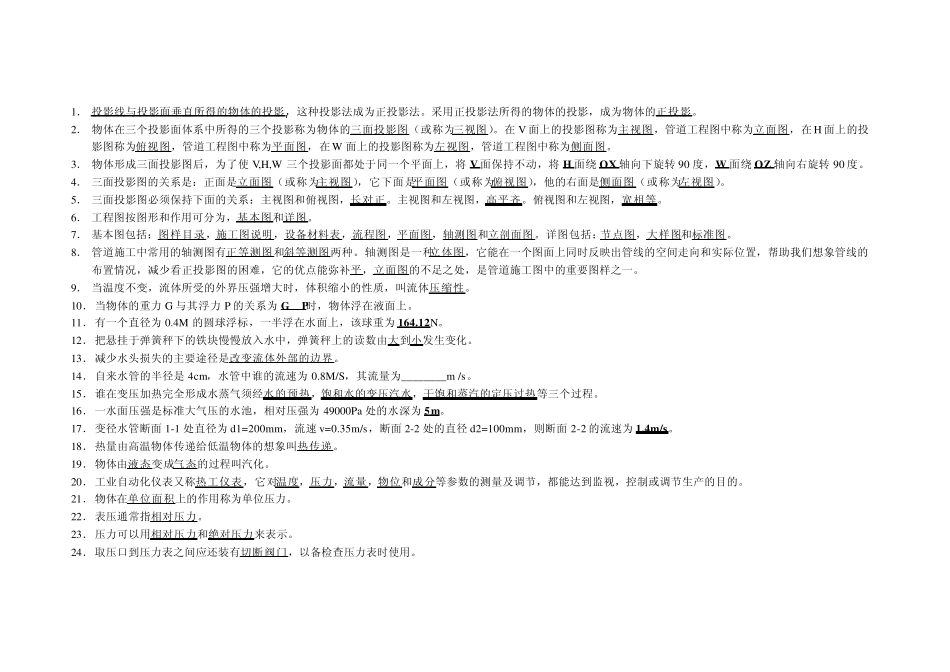

1. 投影线与投影面垂直所得的物体的投影,这种投影法成为正投影法。采用正投影法所得的物体的投影,成为物体的正投影。 2. 物体在三个投影面体系中所得的三个投影称为物体的三面投影图(或称为三视图)。在 V 面上的投影图称为主视图,管道工程图中称为立面图,在 H 面上的投影图称为俯视图,管道工程图中称为平面图,在 W 面上的投影图称为左视图,管道工程图中称为侧面图。 3. 物体形成三面投影图后,为了使 V,H,W 三个投影面都处于同一个平面上,将 V 面保持不动,将 H 面绕 OX 轴向下旋转 90 度,W 面绕 OZ 轴向右旋转 90 度。 4. 三面投影图的关系是:正面是立面图(或称为主视图),它下面是平面图(或称为俯视图),他的右面是侧面图(或称为左视图)。 5. 三面投影图必须保持下面的关系:主视图和俯视图,长对正。主视图和左视图,高平齐。俯视图和左视图,宽相等。 6. 工程图按图形和作用可分为,基本图和详图。 7. 基本图包括:图样目录,施工图说明,设备材料表,流程图,平面图,轴测图和立剖面图。详图包括:节点图,大样图和标准图。 8. 管道施工中常用的轴测图有正等测图和斜等测图两种。轴测图是一种立体图,它能在一个图面上同时反映出管线的空间走向和实际位置,帮助我们想象管线的布置情况,减少看正投影图的困难,它的优点能弥补平,立面图的不足之处,是管道施工图中的重要图样之一。 9. 当温度不变,流体所受的外界压强增大时,体积缩小的性质,叫流体压缩性。 10. 当物体的重力 G 与其浮力 P 的关系为G
