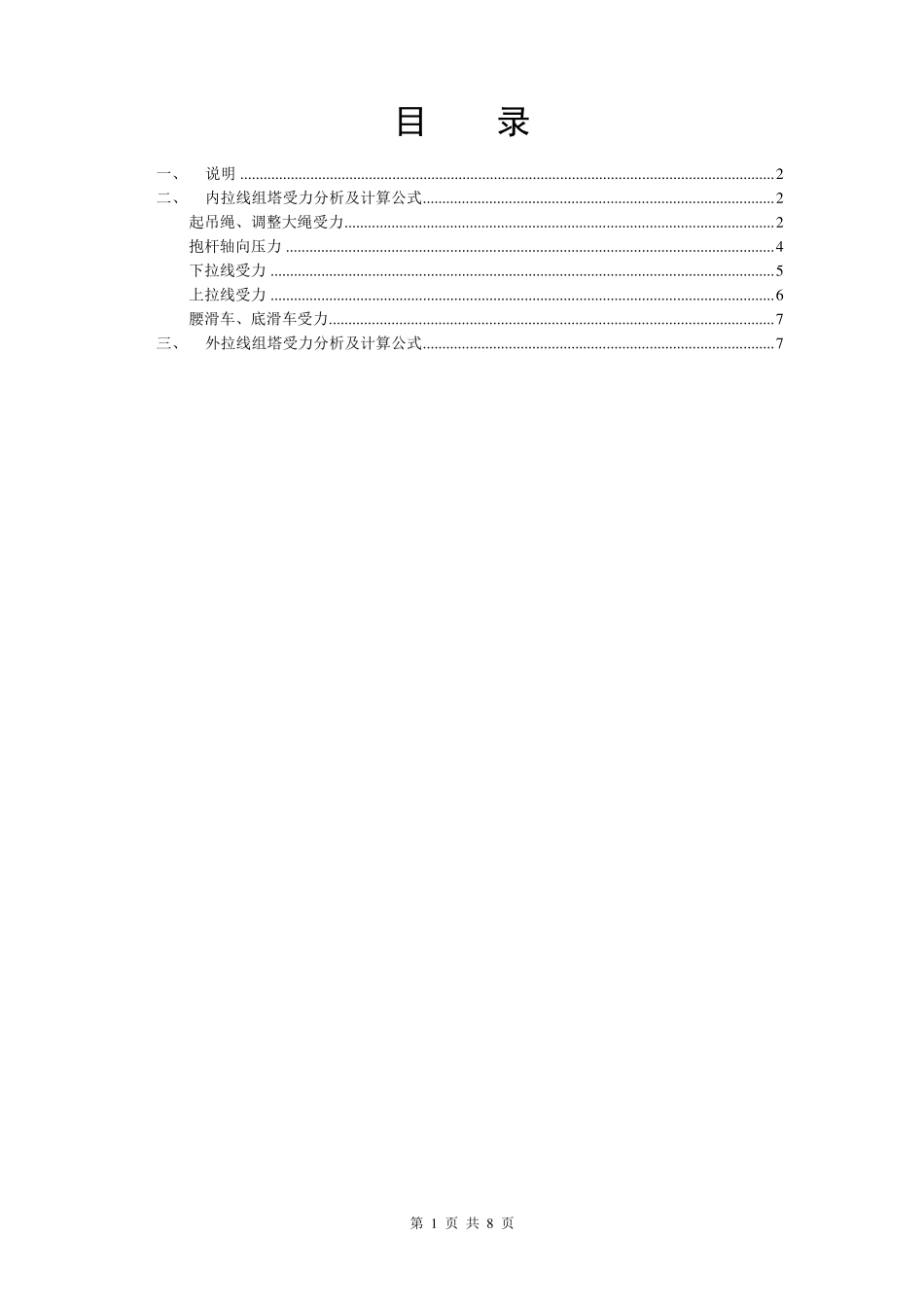

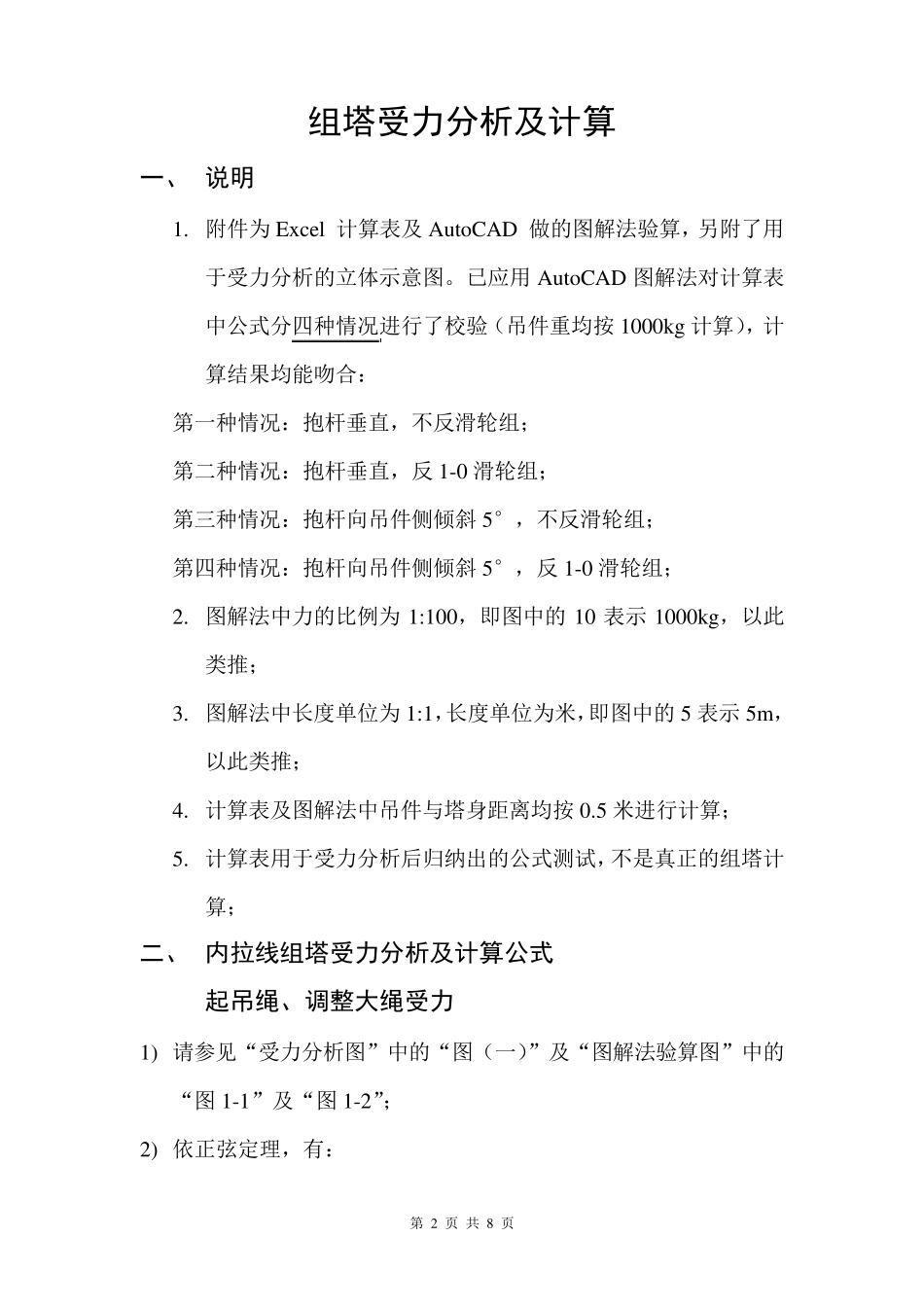

第 1 页 共 8 页 目 录 一、 说明 ......................................................................................................................................... 2 二、 内拉线组塔受力分析及计算公式 .......................................................................................... 2 1. 起吊绳、调整大绳受力 .............................................................................................................. 2 2. 抱杆轴向压力 ............................................................................................................................. 4 3. 下拉线受力 ................................................................................................................................. 5 4. 上拉线受力 ................................................................................................................................. 6 5. 腰滑车、底滑车受力 .................................................................................................................. 7 三、 外拉线组塔受力分析及计算公式 .......................................................................................... 7 第 2 页 共 8 页 组塔受力分析及计算 一、 说明 1. 附件为Ex cel 计算表及Au toCAD 做的图解法验算，另附了用于受力分析的立体示意图。已应用Au toCAD 图解法对计算表中公式分四种情况进行了校验（吊件重均按1000kg 计算），计算结果均能吻合： 第一种情况：抱杆垂直，不反滑轮组； 第二种情况：抱杆垂直，反1-0 滑轮组； 第三种情况：抱杆向吊件侧倾斜5°，不反滑轮组； 第四种情况：抱杆向吊件侧倾斜5°，反1-0 滑轮组； 2. 图解法中力的比例为1:100，即图中的10 表示1000kg，以此类推； 3. 图解法中长度单位为1:1，长度单位为米，即图中的5 表示5m，以此类推； 4. 计算表及图解法中吊件与塔身距离均按0.5 米进行计算； 5. 计算表用于受力分析后归纳出的公式测试，不是真正的组塔计算； 二、 内拉线组塔受力分析及计算公式 1. 起吊绳、调整大绳受力 1) 请参见“受力分析图”中的“图（一）”及“图解法验算图”中的“图1-1”及“图1-2”...
