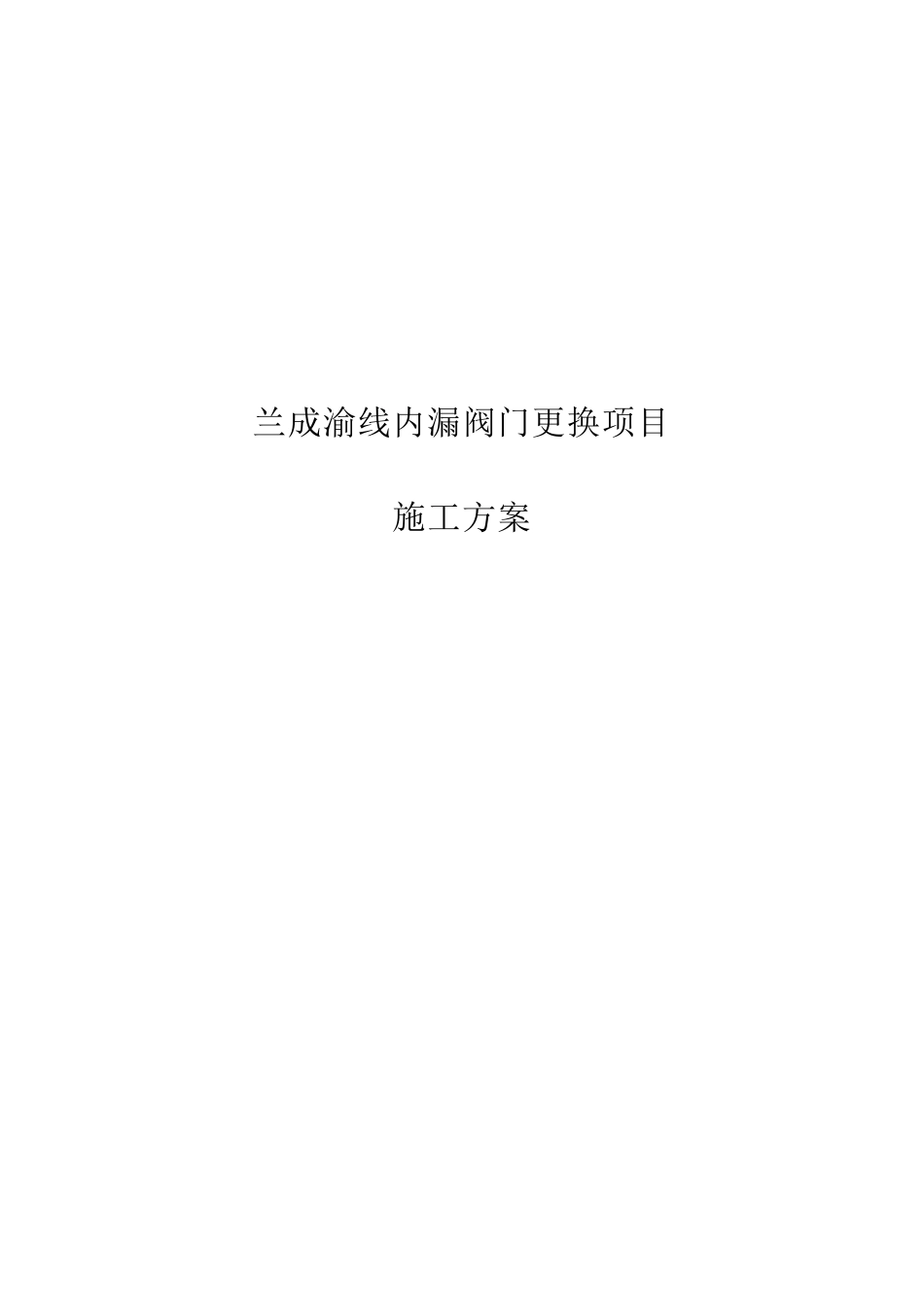

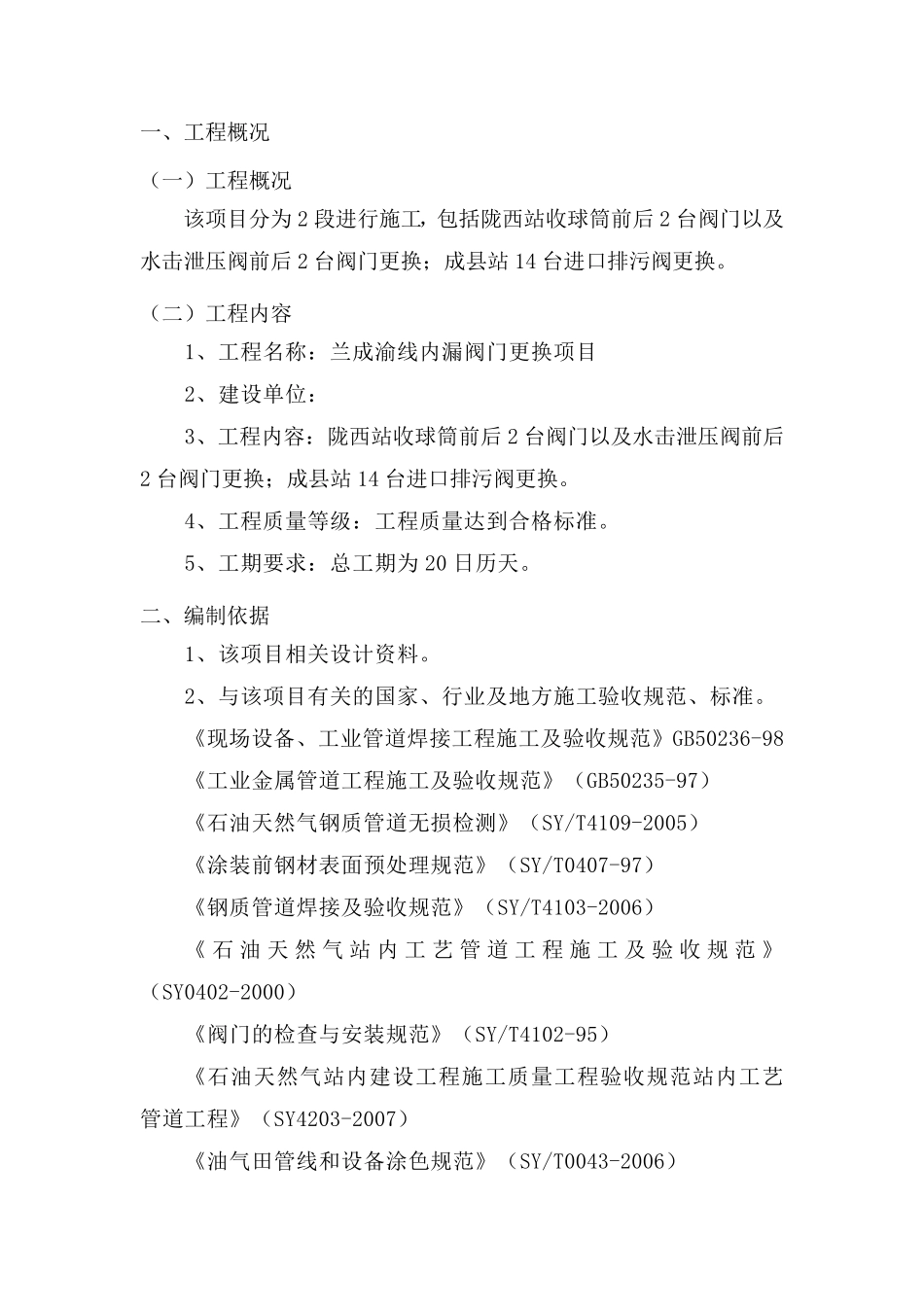

兰成渝线内漏阀门更换项目 施工方案 一、工程概况 （一）工程概况 该项目分为 2 段进行施工，包括陇西站收球筒前后 2 台阀门以及水击泄压阀前后 2 台阀门更换；成县站 14 台进口排污阀更换。 （二）工程内容 1、工程名称：兰成渝线内漏阀门更换项目 2、建设单位： 3、工程内容：陇西站收球筒前后 2 台阀门以及水击泄压阀前后2 台阀门更换；成县站 14 台进口排污阀更换。 4、工程质量等级：工程质量达到合格标准。 5、工期要求：总工期为 20 日历天。 二、编制依据 1、该项目相关设计资料。 2、与该项目有关的国家、行业及地方施工验收规范、标准。 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 《工业金属管道工程施工及验收规范》（GB50235-97） 《石油天然气钢质管道无损检测》（SY/T4109-2005） 《涂装前钢材表面预处理规范》（SY/T0407-97） 《钢质管道焊接及验收规范》（SY/T4103-2006） 《 石 油 天 然 气 站 内 工 艺 管 道 工 程 施 工 及 验 收 规 范 》（SY0402-2000） 《阀门的检查与安装规范》（SY/T4102-95） 《石油天然气站内建设工程施工质量工程验收规范站内工艺管道工程》（SY4203-2007） 《油气田管线和设备涂色规范》（SY/T0043-2006） 《工业金属管道工程质量检验评定标准》 GB50184-93 《石油天然气管道安全规程》（SY6186-1996） 《石油工业动火作业安全规程》（SY585-2004） 《输油气管道动火管理规范》（Q/SY64-2007） 《建筑施工安全检查标准》 JGJ59-99 《施工现场临时用电安全技术规范》 GBJ46-88 《建设工程文件归档整理规范》 GB/T50238-2001 三、主要工程量 （一）更换阀门明细 更换内漏阀门表 序号 分公司名称 阀门型号 规格 工艺编号 安装位置 所属站、阀室 一 成县站 1 法国 FCT class900 2"*2" 07139 GL-07101 排污 成县站 2 法国 FCT class900 2"*2" 07132（前） 收球筒排污阀 成县站 3 法国 FCT class900 2"*2" 07132(后) 收球筒排污阀 成县站 4 法国 FCT class900 2"*2" 07167(前) 收 球 筒排污阀 成县站 5 法国 FCT class900 2"*2" 07167（后） 收 球 筒排污阀 成县站 6 法国 FCT class900 2"*2" 07146(后) GL-07103 排污阀 成县站 7 格罗夫 class900 1" 07146（前） GL-07103 排污阀 成县站 8 法国 FCT class900 2"*2" 07147 GL-071...
