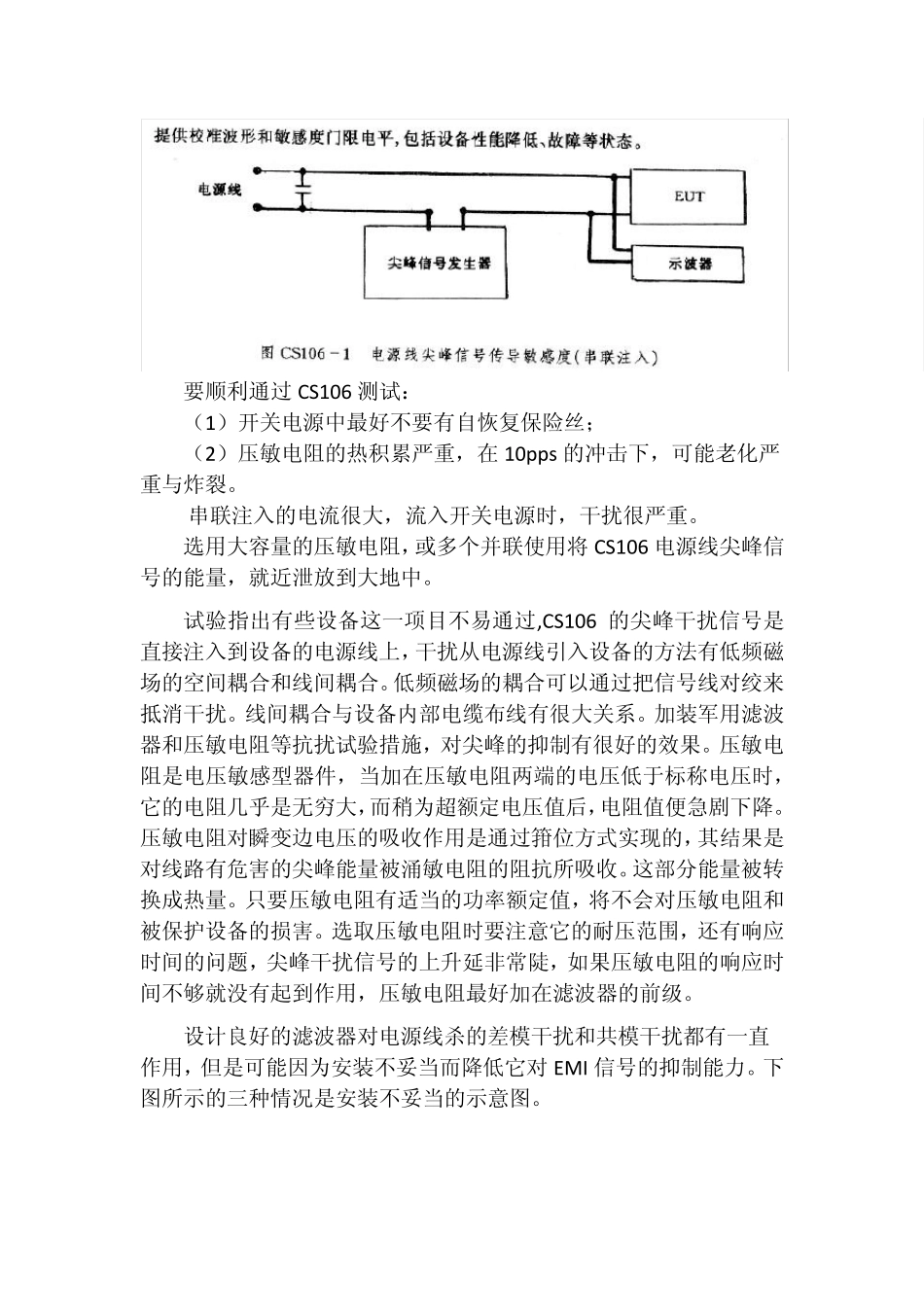

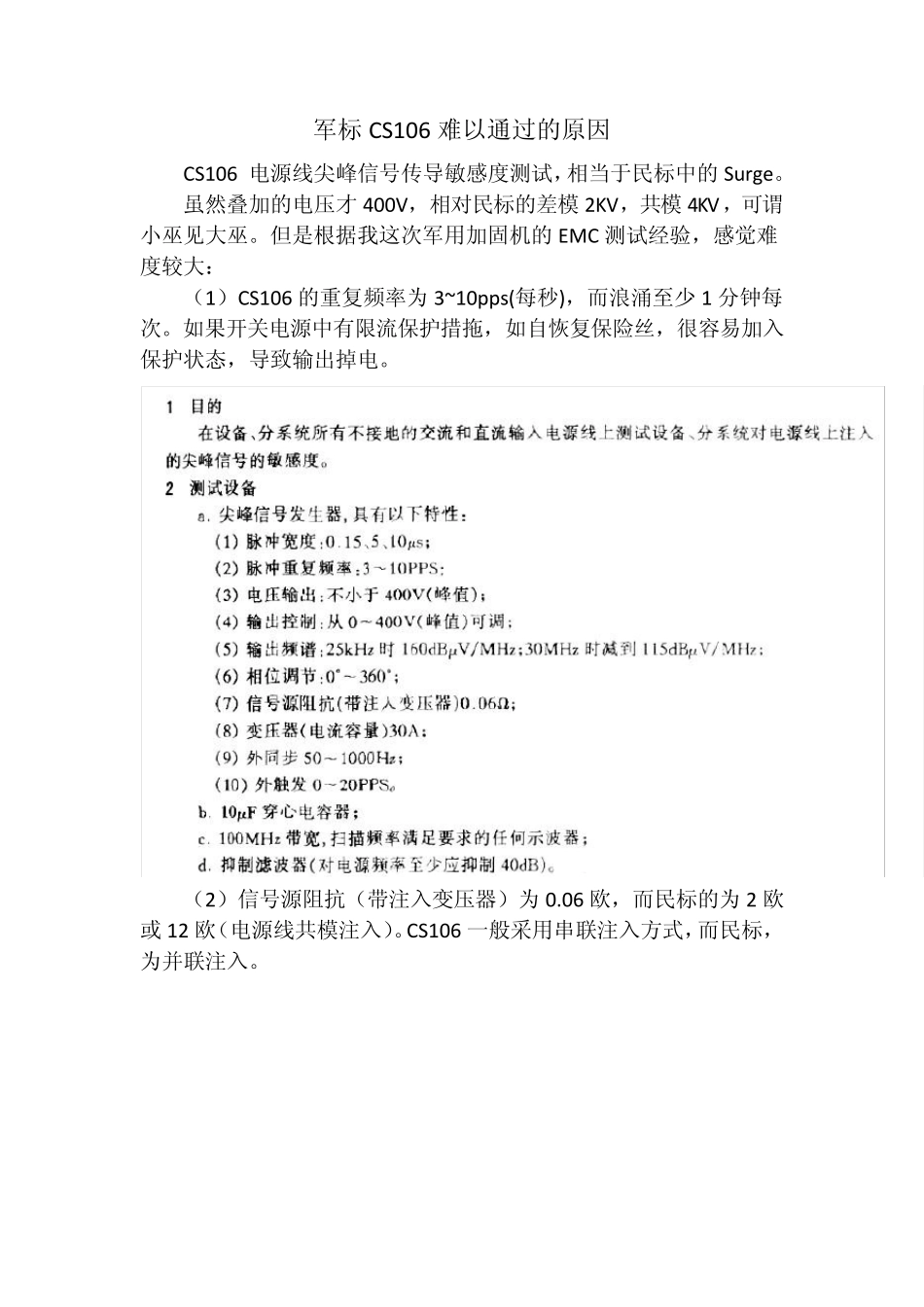

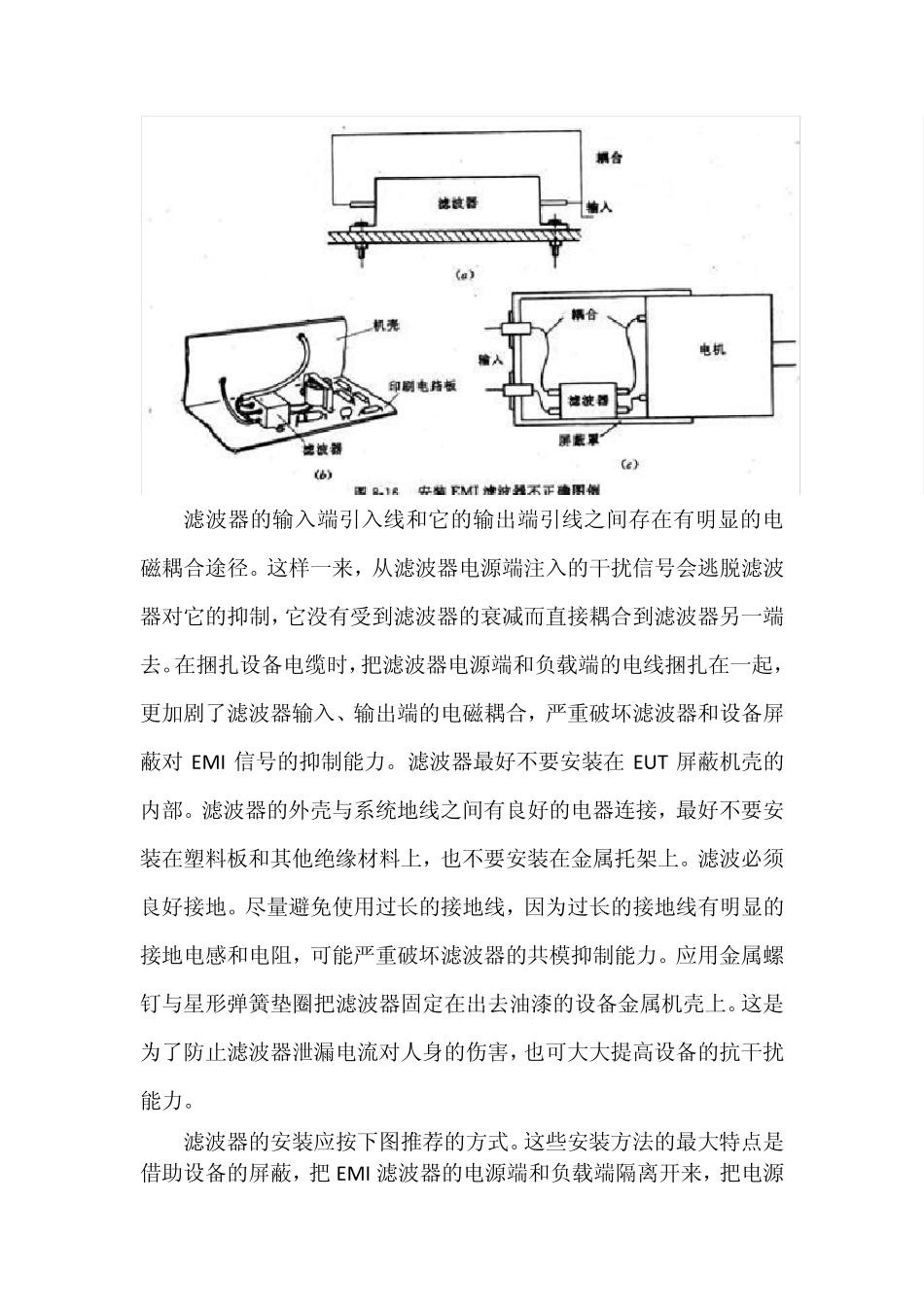

军标CS106 难以通过的原因 CS106 电源线尖峰信号传导敏感度测试，相当于民标中的Surge。 虽然叠加的电压才 400V，相对民标的差模 2KV，共模 4KV，可谓小巫见大巫。但是根据我这次军用加固机的EMC 测试经验，感觉难度较大： （1）CS106 的重复频率为 3~10pps(每秒)，而浪涌至少 1 分钟每次。如果开关电源中有限流保护措拖，如自恢复保险丝，很容易加入保护状态，导致输出掉电。 （2）信号源阻抗（带注入变压器）为 0.06 欧，而民标的为 2 欧或 12 欧（电源线共模注入）。CS106 一般采用串联注入方式，而民标，为并联注入。 要顺利通过CS106 测试： （1）开关电源中最好不要有自恢复保险丝； （2）压敏电阻的热积累严重，在10pps的冲击下，可能老化严重与炸裂。 串联注入的电流很大，流入开关电源时，干扰很严重。 选用大容量的压敏电阻，或多个并联使用将 CS106 电源线尖峰信号的能量，就近泄放到大地中。 试验指出有些设备这一项目不易通过,CS106 的尖峰干扰信号是直接注入到设备的电源线上，干扰从电源线引入设备的方法有低频磁场的空间耦合和线间耦合。低频磁场的耦合可以通过把信号线对绞来抵消干扰。线间耦合与设备内部电缆布线有很大关系。加装军用滤波器和压敏电阻等抗扰试验措施，对尖峰的抑制有很好的效果。压敏电阻是电压敏感型器件，当加在压敏电阻两端的电压低于标称电压时，它的电阻几乎是无穷大，而稍为超额定电压值后，电阻值便急剧下降。压敏电阻对瞬变边电压的吸收作用是通过箝位方式实现的，其结果是对线路有危害的尖峰能量被涌敏电阻的阻抗所吸收。这部分能量被转换成热量。只要压敏电阻有适当的功率额定值，将不会对压敏电阻和被保护设备的损害。选取压敏电阻时要注意它的耐压范围，还有响应时间的问题，尖峰干扰信号的上升延非常陡，如果压敏电阻的响应时间不够就没有起到作用，压敏电阻最好加在滤波器的前级。 设计良好的滤波器对电源线杀的差模干扰和共模干扰都有一直作用，但是可能因为安装不妥当而降低它对 EMI 信号的抑制能力。下图所示的三种情况是安装不妥当的示意图。 滤波器的输入端引入线和它的输出端引线之间存在有明显的电磁耦合途径。这样一来，从滤波器电源端注入的干扰信号会逃脱滤波器对它的抑制，它没有受到滤波器的衰减而直接耦合到滤波器另一端去。在捆扎设备电缆时，把滤波器电源端和负载端的电线捆扎在一起，更加剧了滤波器输入、输出端的电磁耦合，严重破坏滤波器和...
