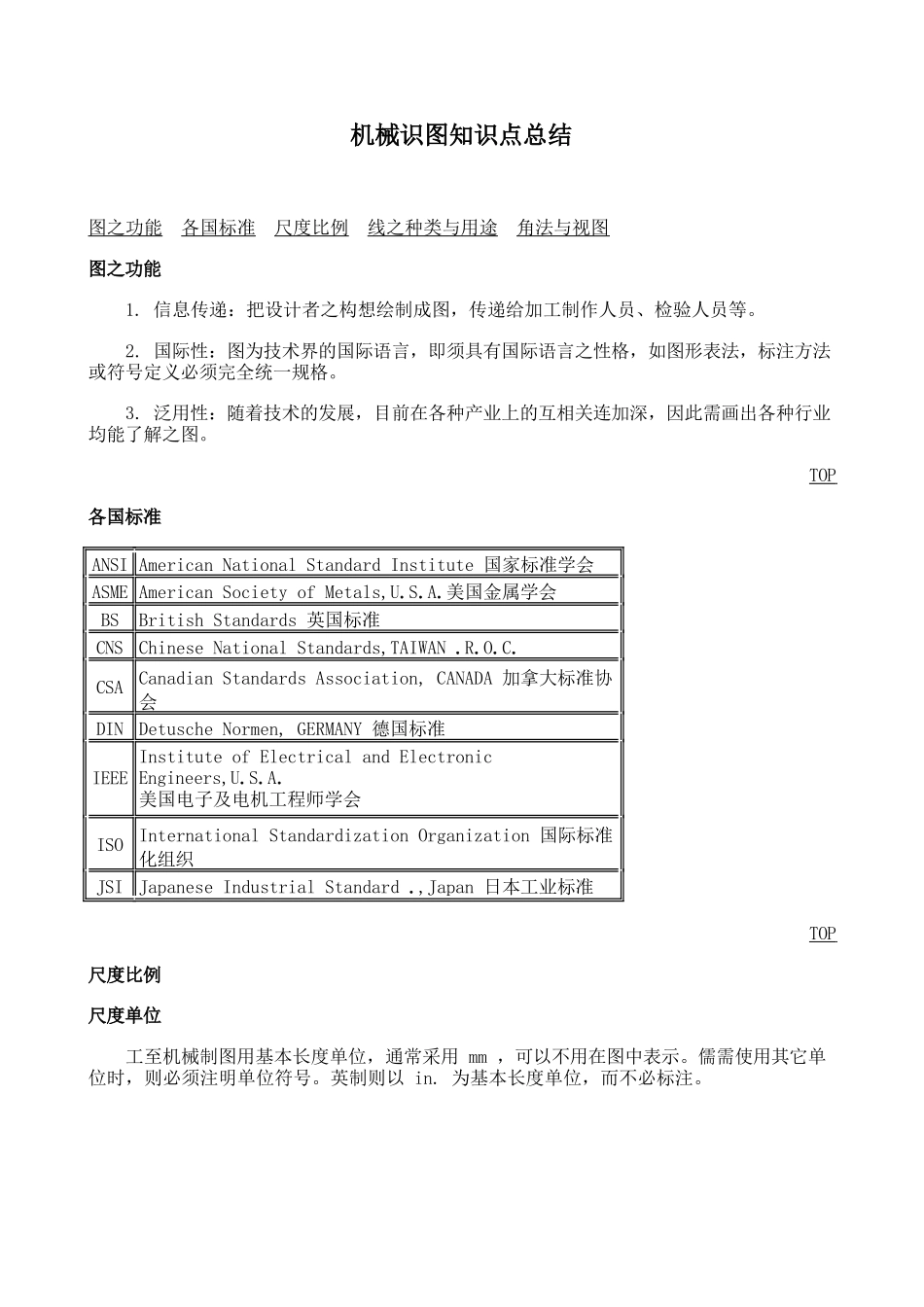

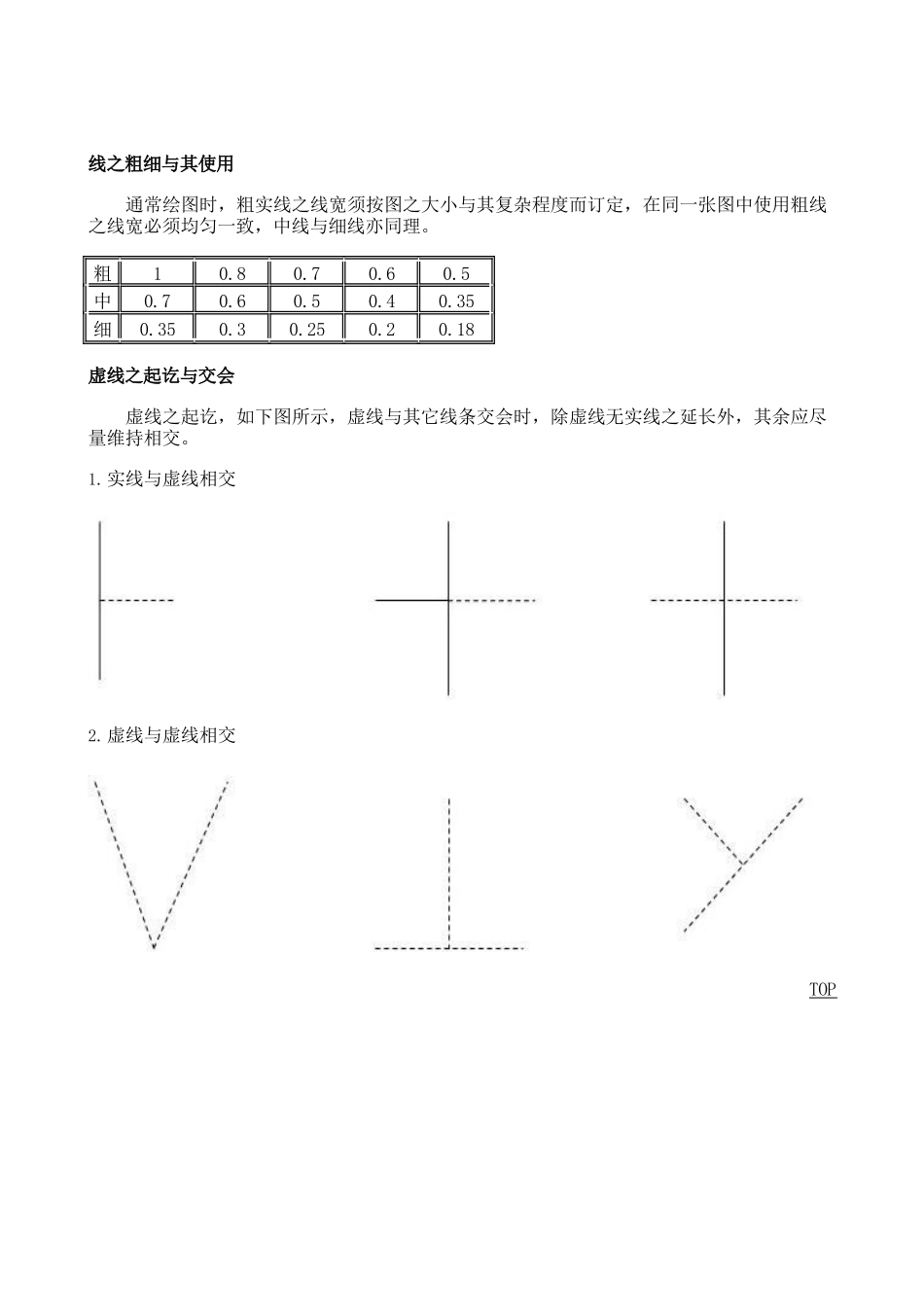

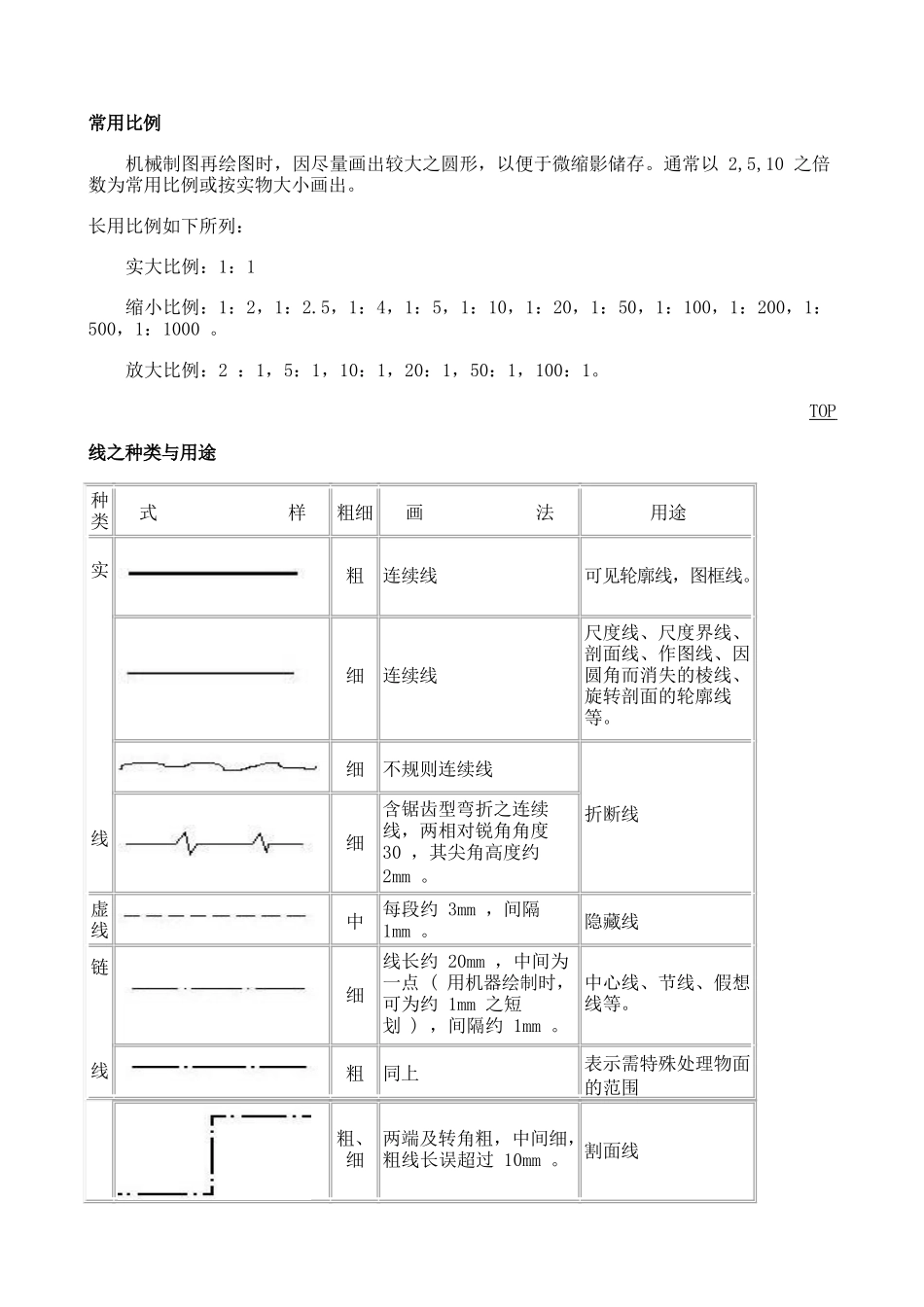

机械识图知识点总结图之功能 各国标准 尺度比例 线之种类与用途 角法与视图 图之功能1. 信息传递：把设计者之构想绘制成图，传递给加工制作人员、检验人员等。2. 国际性：图为技术界的国际语言，即须具有国际语言之性格，如图形表法，标注方法或符号定义必须完全统一规格。3. 泛用性：随着技术的发展，目前在各种产业上的互相关连加深，因此需画出各种行业均能了解之图。TOP 各国标准ANSI American National Standard Institute 国家标准学会ASME American Society of Metals,U.S.A.美国金属学会BSBritish Standards 英国标准CNSChinese National Standards,TAIWAN .R.O.C.CSACanadian Standards Association, CANADA 加拿大标准协会DINDetusche Normen, GERMANY 德国标准IEEEInstitute of Electrical and Electronic Engineers,U.S.A.美国电子及电机工程师学会ISOInternational Standardization Organization 国际标准化组织JSIJapanese Industrial Standard .,Japan 日本工业标准TOP 尺度比例尺度单位工至机械制图用基本长度单位，通常采用 mm ，可以不用在图中表示。儒需使用其它单位时，则必须注明单位符号。英制则以 in. 为基本长度单位，而不必标注。常用比例机械制图再绘图时，因尽量画出较大之圆形，以便于微缩影储存。通常以 2,5,10 之倍数为常用比例或按实物大小画出。长用比例如下所列：实大比例：1：1缩小比例：1：2，1：2.5，1：4，1：5，1：10，1：20，1：50，1：100，1：200，1：500，1：1000 。放大比例：2 ：1，5：1，10：1，20：1，50：1，100：1。TOP 线之种类与用途种类式样粗细画法用途实线粗连续线可见轮廓线，图框线。细连续线尺度线、尺度界线、剖面线、作图线、因圆角而消失的棱线、旋转剖面的轮廓线 等。细不规则连续线折断线细含锯齿型弯折之连续线，两相对锐角角度30 ，其尖角高度约2mm 。虚线中每段约 3mm ，间隔1mm 。隐藏线链线细线长约 20mm ，中间为一点 ( 用机器绘制时，可为约 1mm 之短划 ) ，间隔约 1mm 。中心线、节线、假想线等。粗同上表示需特殊处理物面的范围粗、细两端及转角粗，中间细，粗线长误超过 10mm 。割面线线之粗细与其使用通常绘图时，粗实线之线宽须按图之大小与其复杂程度而订定，在同一张图中使用粗线之线宽必须均匀一致，中线与细线亦同理。粗10.80.70.60.5中0.70.60.50.40.35细0.350.30.250.20.18虚线之起讫与交...
