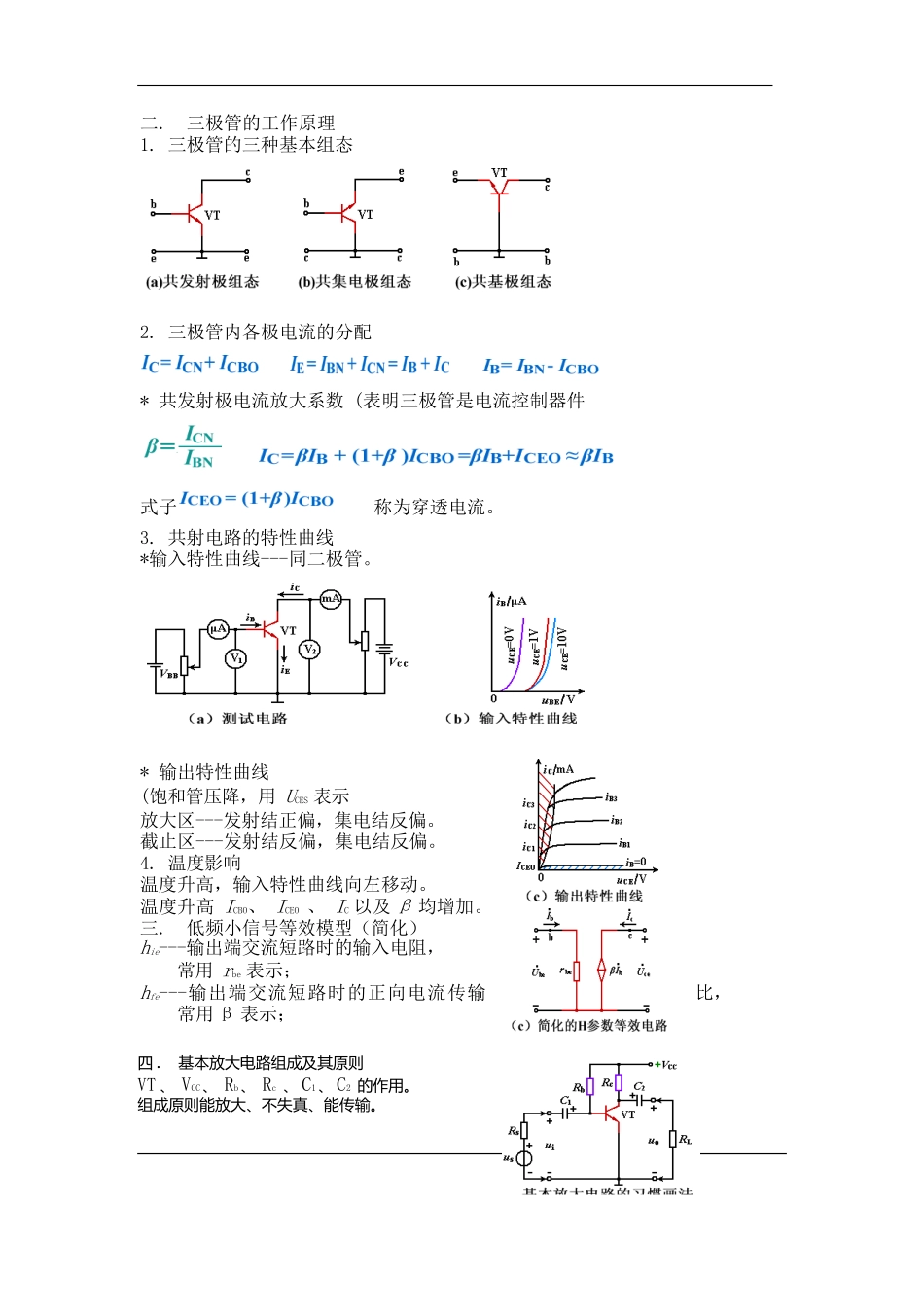

模拟电子技术基础-知识点总结_第3页
3/15
模拟电子技术复习资料总结第一章 半导体二极管一.半导体的基础知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅 Si、锗 Ge)。2.特性---光敏、热敏和掺杂特性。3.本征半导体-----纯净的具有单晶体结构的半导体。4. 两种载流子-------带有正、负电荷的可移动的空穴和电子统称为载流子。5.杂质半导体-----在本征半导体中掺入微量杂质形成的半导体。体现的是半导体的掺杂特性。*P 型半导体:在本征半导体中掺入微量的三价元素(多子是空穴,少子是电子)。*N 型半导体:在本征半导体中掺入微量的五价元素(多子是电子,少子是空穴)。6. 杂质半导体的特性*载流子的浓度----多子浓度决定于杂质浓度,少子浓度与温度有关。*体电阻----通常把杂质半导体自身的电阻称为体电阻。*转型----通过改变掺杂浓度,一种杂质半导体可以改型为另外一种杂质半导体。7. PN 结* PN 结的接触电位差---硅材料约为 0.6~0.8V,锗材料约为 0.2~0.3V。* PN 结的单向导电性---正偏导通,反偏截止。8. PN 结的伏安特性二. 半导体二极管*单向导电性---------正向导通,反向截止。*二极管伏安特性------同PN结。*正向导通压降---------硅管 0.6~0.7V,锗管 0.2~0.3V。*死区电压---------硅管 0.5V,锗管 0.1V。3.分析方法---------将二极管断开,分析二极管两端电位的高低:若 V 阳 >V 阴( 正偏 ),二极管导通(短路); 若 V 阳 V 阴( 正偏 ),二极管导通(短路);若 V 阳
