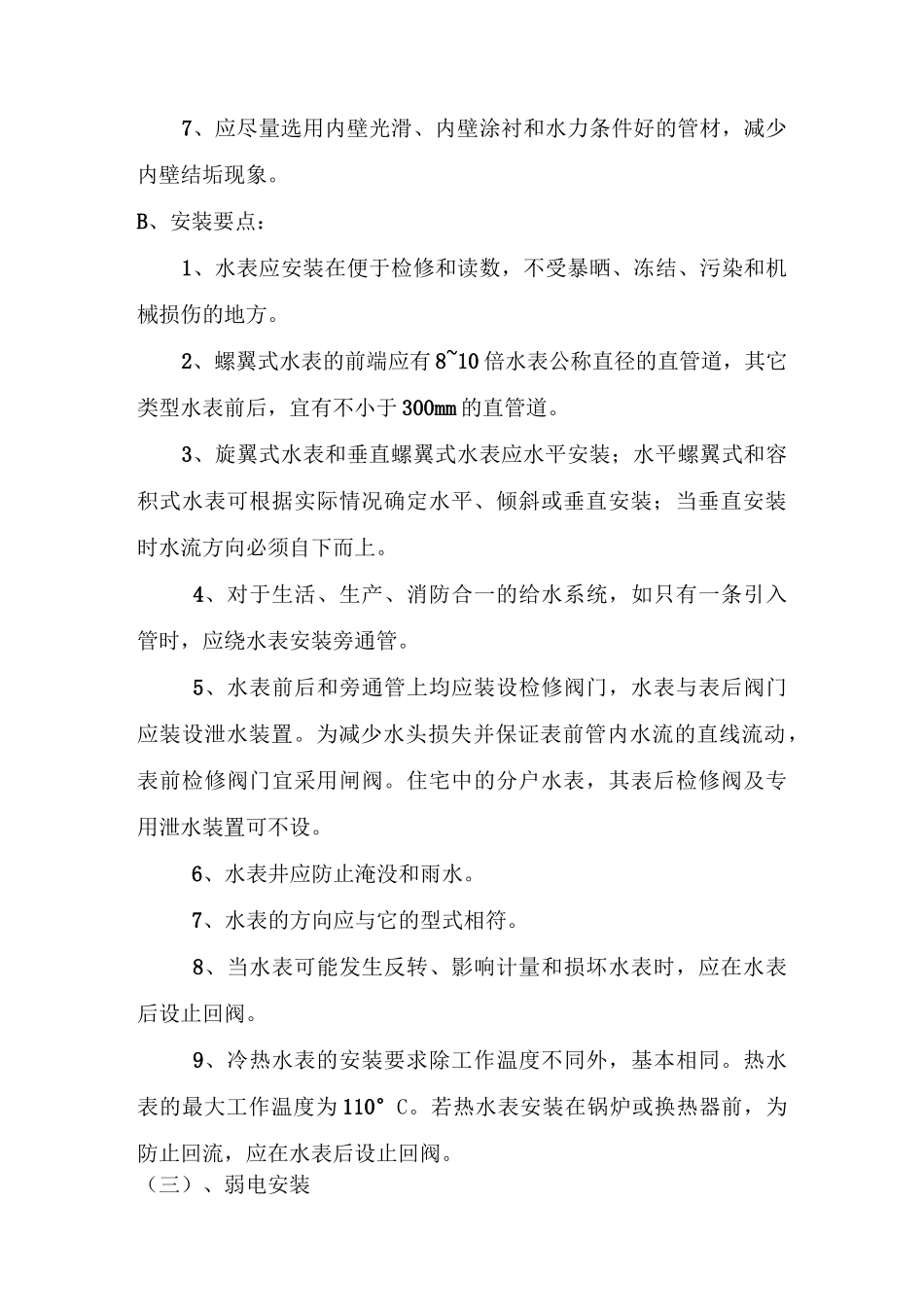

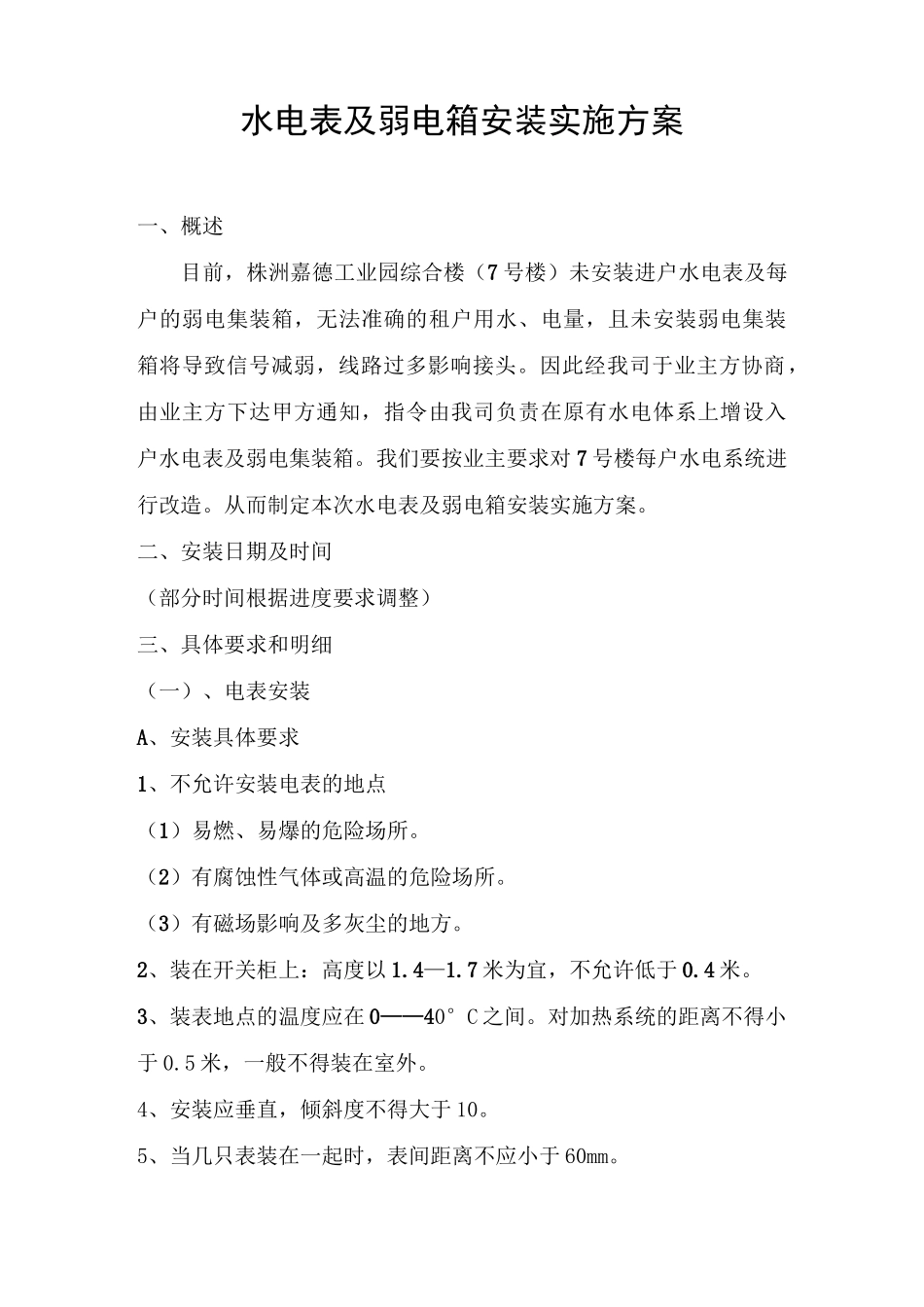

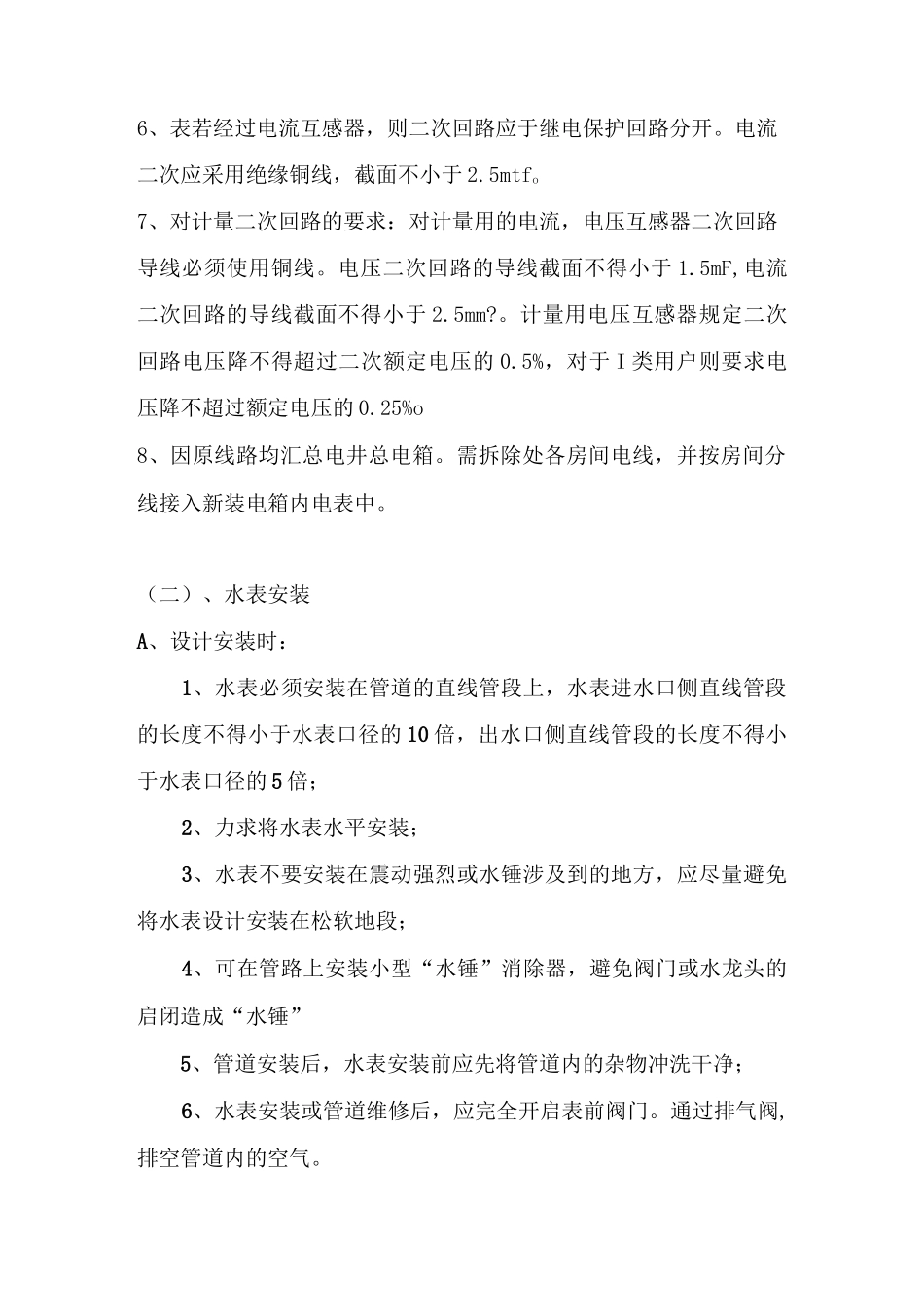

水电表及弱电箱安装实施方案一、概述目前,株洲嘉德工业园综合楼(7 号楼)未安装进户水电表及每户的弱电集装箱,无法准确的租户用水、电量,且未安装弱电集装箱将导致信号减弱,线路过多影响接头。因此经我司于业主方协商,由业主方下达甲方通知,指令由我司负责在原有水电体系上增设入户水电表及弱电集装箱。我们要按业主要求对 7 号楼每户水电系统进行改造。从而制定本次水电表及弱电箱安装实施方案。二、安装日期及时间(部分时间根据进度要求调整)三、具体要求和明细(一)、电表安装A、安装具体要求1、不允许安装电表的地点(1)易燃、易爆的危险场所。(2)有腐蚀性气体或高温的危险场所。(3)有磁场影响及多灰尘的地方。2、装在开关柜上:高度以 1.4—1.7 米为宜,不允许低于 0.4 米。3、装表地点的温度应在 0——40°C 之间。对加热系统的距离不得小于 0.5 米,一般不得装在室外。4、安装应垂直,倾斜度不得大于 10。5、当几只表装在一起时,表间距离不应小于 60mm。6、表若经过电流互感器,则二次回路应于继电保护回路分开。电流二次应采用绝缘铜线,截面不小于 2.5mtfo7、对计量二次回路的要求:对计量用的电流,电压互感器二次回路导线必须使用铜线。电压二次回路的导线截面不得小于 1.5mF,电流二次回路的导线截面不得小于 2.5mm?。计量用电压互感器规定二次回路电压降不得超过二次额定电压的 0.5%,对于 I 类用户则要求电压降不超过额定电压的 0.25%o8、因原线路均汇总电井总电箱。需拆除处各房间电线,并按房间分线接入新装电箱内电表中。(二)、水表安装A、设计安装时:1、水表必须安装在管道的直线管段上,水表进水口侧直线管段的长度不得小于水表口径的 10 倍,出水口侧直线管段的长度不得小于水表口径的 5 倍;2、力求将水表水平安装;3、水表不要安装在震动强烈或水锤涉及到的地方,应尽量避免将水表设计安装在松软地段;4、可在管路上安装小型“水锤”消除器,避免阀门或水龙头的启闭造成“水锤”5、管道安装后,水表安装前应先将管道内的杂物冲洗干净;6、水表安装或管道维修后,应完全开启表前阀门。通过排气阀,排空管道内的空气。7、应尽量选用内壁光滑、内壁涂衬和水力条件好的管材,减少内壁结垢现象。B、安装要点:1、水表应安装在便于检修和读数,不受暴晒、冻结、污染和机械损伤的地方。2、螺翼式水表的前端应有 8~10 倍水表公称直径的直管道,其它类型水表前后,宜有不小于 300mm 的...
