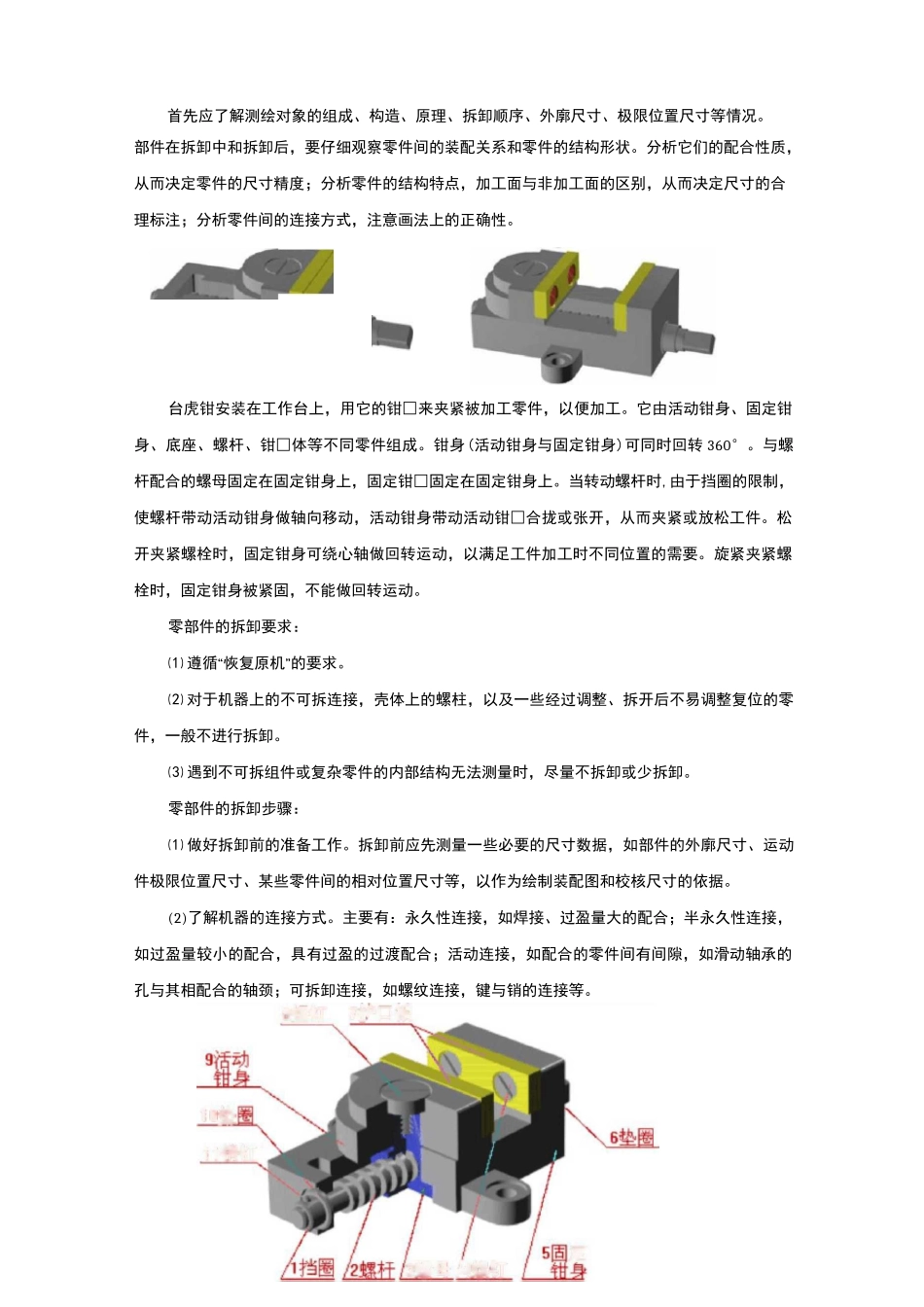

台虎钳零部件测绘实训指导书机械工程系制图教研室陈淑玲一、机械零部件测绘机械零部件测绘是对现有的机器或部件进行实物拆卸测量，根据装配草图和实际装配关系，对所测得的数据进行圆整处理，确定零件的材料和技术要求，最后选择合适的表达方案，根据草图绘制出零件工作图和装配图的过程。机械零部件测绘主要满足以下需要：设计产品，进行机械产品的设计而进行的测绘；仿制机器，模仿或对现有的进行优化、改造等；修配设备，对旧设备修理和更新零配件进行的测绘；技术资料存档与技术交流，获取完整的技术资料和图纸等。二、常用量具1、测量误差测量误差的来源：标注误差、测量方法误差、测量器具误差、环境条件引起的误差、测量人员引起的误差。测量误差的分类：系统误差，此为规律误差，可以减小或消除误差；随机误差，此为偶然误差，不能消除；人为误差，此为由于测量人员疏忽造成的误差。2、通用量具主要有钢直尺、卡钳、游标卡尺、千分尺、万能角度尺、量块、螺纹量规等。3、常用测量方法和技巧长度尺寸的测量使用钢直尺、游标卡尺或千分尺，也可用外卡钳。直径尺寸的测量常用游标卡尺或千分尺，也可用内卡钳。当尺寸大而无法测量时，可用周长法或弓高弦长法。深度的测量常用深度游标卡尺或千分尺，也可用钢直尺。壁厚的测量常用钢直尺，钢直尺和外卡钳结合进行测量。螺纹的测量常用螺纹量规和螺纹样板进行测量。三、零部件测绘的一般步骤1、了解测绘对象，拆卸零部件2、绘制装配示意图3、测量零部件，绘制零件草图4、绘制装配草图和装配图5、绘制零件图四、台虎钳零部件测绘1、了解工作原理、分析和拆卸部件IDIlfML定m 螺母“螺首先应了解测绘对象的组成、构造、原理、拆卸顺序、外廓尺寸、极限位置尺寸等情况。部件在拆卸中和拆卸后，要仔细观察零件间的装配关系和零件的结构形状。分析它们的配合性质，从而决定零件的尺寸精度；分析零件的结构特点，加工面与非加工面的区别，从而决定尺寸的合理标注；分析零件间的连接方式，注意画法上的正确性。台虎钳安装在工作台上，用它的钳□来夹紧被加工零件，以便加工。它由活动钳身、固定钳身、底座、螺杆、钳□体等不同零件组成。钳身(活动钳身与固定钳身)可同时回转 360°。与螺杆配合的螺母固定在固定钳身上，固定钳□固定在固定钳身上。当转动螺杆时,由于挡圈的限制，使螺杆带动活动钳身做轴向移动，活动钳身带动活动钳□合拢或张开，从而夹紧或放松工件。松开夹紧螺栓时，固定钳身可绕心轴做...
