封闭母线施工方案VIP免费

封闭母线施工方案_第1页
1/8

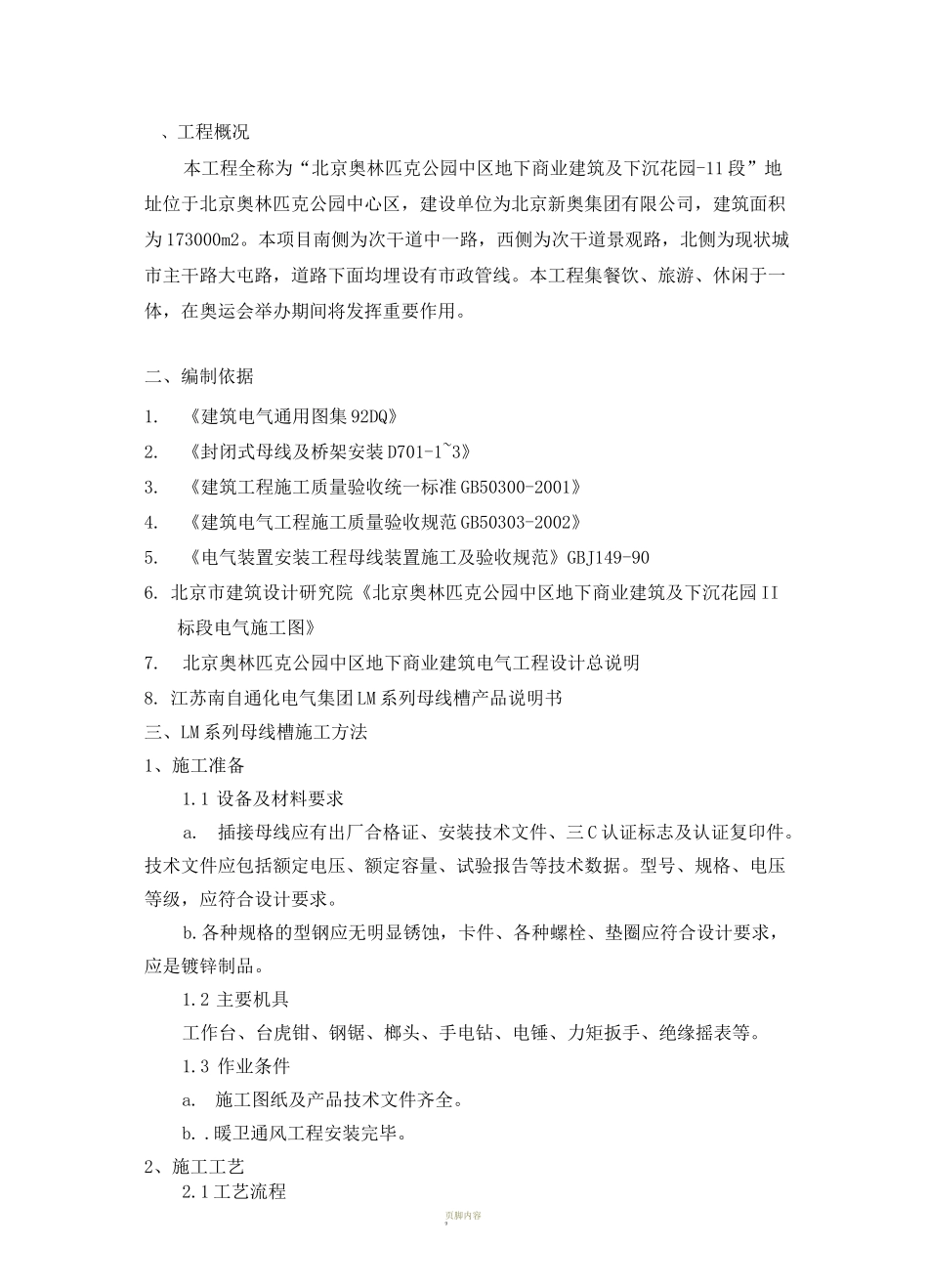

封闭母线施工方案_第2页
2/8

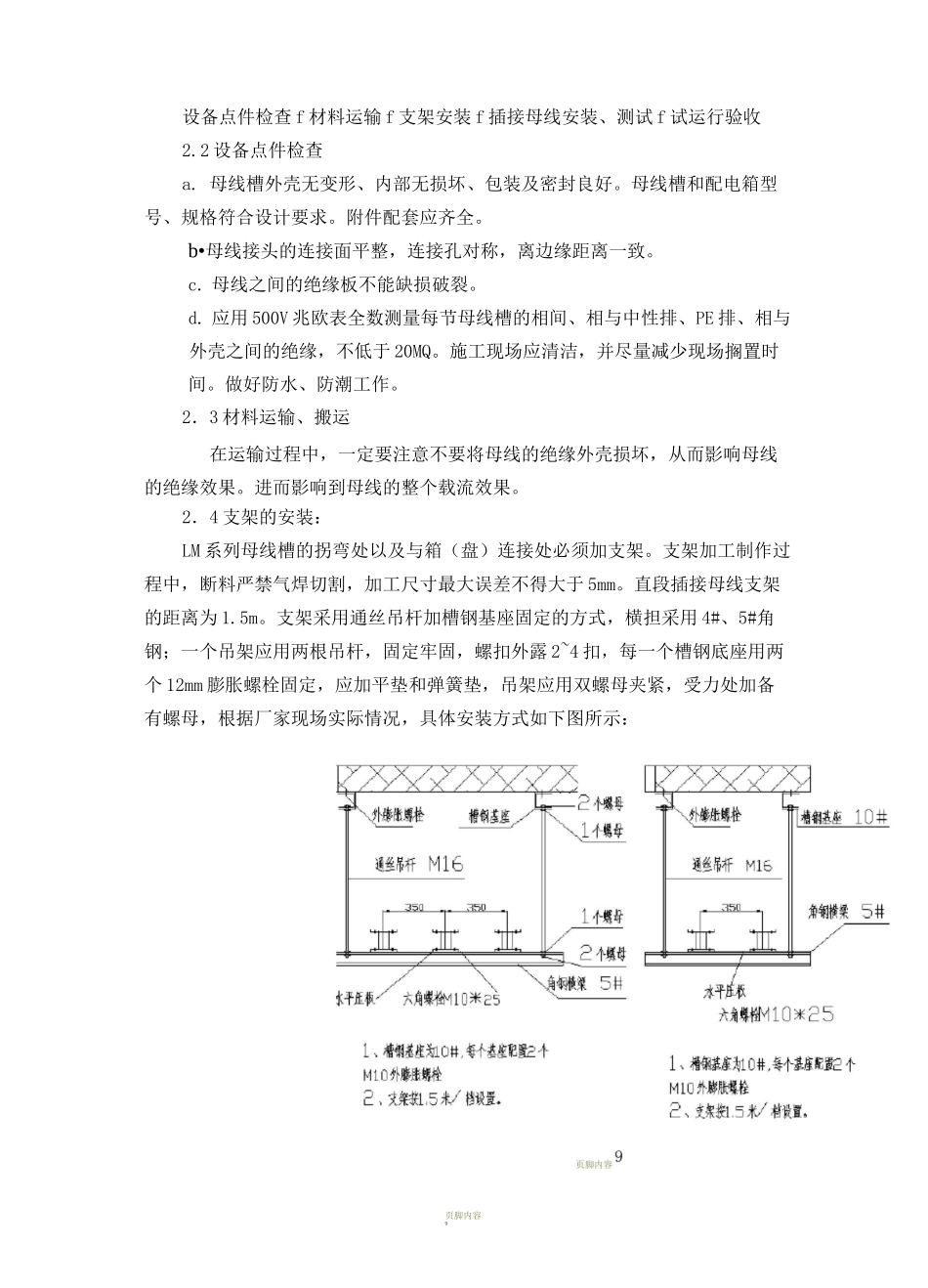

封闭母线施工方案_第3页
3/8
页脚内容91.工程概况(第 2 页)2.编制依据(第 2 页)3.LM 系列封闭母线槽施工方法(第 2-5页)4.质量控制方法(第 5-6 页5.人力资源计划(第 6 页)6.施工进度计划及保障措施(第 7 页)7.安全生产措施(第 7-8页)页脚内容9、工程概况本工程全称为“北京奥林匹克公园中区地下商业建筑及下沉花园-11 段”地址位于北京奥林匹克公园中心区,建设单位为北京新奥集团有限公司,建筑面积为 173000m2。本项目南侧为次干道中一路,西侧为次干道景观路,北侧为现状城市主干路大屯路,道路下面均埋设有市政管线。本工程集餐饮、旅游、休闲于一体,在奥运会举办期间将发挥重要作用。二、编制依据1.《建筑电气通用图集 92DQ》2.《封闭式母线及桥架安装 D701-1~3》3.《建筑工程施工质量验收统一标准 GB50300-2001》4.《建筑电气工程施工质量验收规范 GB50303-2002》5.《电气装置安装工程母线装置施工及验收规范》GBJ149-906. 北京市建筑设计研究院《北京奥林匹克公园中区地下商业建筑及下沉花园 II标段电气施工图》7.北京奥林匹克公园中区地下商业建筑电气工程设计总说明8. 江苏南自通化电气集团 LM 系列母线槽产品说明书三、LM 系列母线槽施工方法1、施工准备1.1 设备及材料要求a.插接母线应有出厂合格证、安装技术文件、三 C 认证标志及认证复印件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级,应符合设计要求。b.各种规格的型钢应无明显锈蚀,卡件、各种螺栓、垫圈应符合设计要求,应是镀锌制品。1.2 主要机具工作台、台虎钳、钢锯、榔头、手电钻、电锤、力矩扳手、绝缘摇表等。1.3 作业条件a. 施工图纸及产品技术文件齐全。b. .暖卫通风工程安装完毕。2、施工工艺2.1 工艺流程页脚内容9设备点件检查 f 材料运输 f 支架安装 f 插接母线安装、测试 f 试运行验收2.2 设备点件检查a. 母线槽外壳无变形、内部无损坏、包装及密封良好。母线槽和配电箱型号、规格符合设计要求。附件配套应齐全。b•母线接头的连接面平整,连接孔对称,离边缘距离一致。c. 母线之间的绝缘板不能缺损破裂。d. 应用 500V 兆欧表全数测量每节母线槽的相间、相与中性排、PE 排、相与外壳之间的绝缘,不低于 20MQ。施工现场应清洁,并尽量减少现场搁置时间。做好防水、防潮工作。2.3 材料运输、搬运在运输过程中,一定要注意不要将母线的绝缘外壳损坏,从而影响母线的绝缘效果。进而影响到母线...
