定向钻施工方案VIP免费

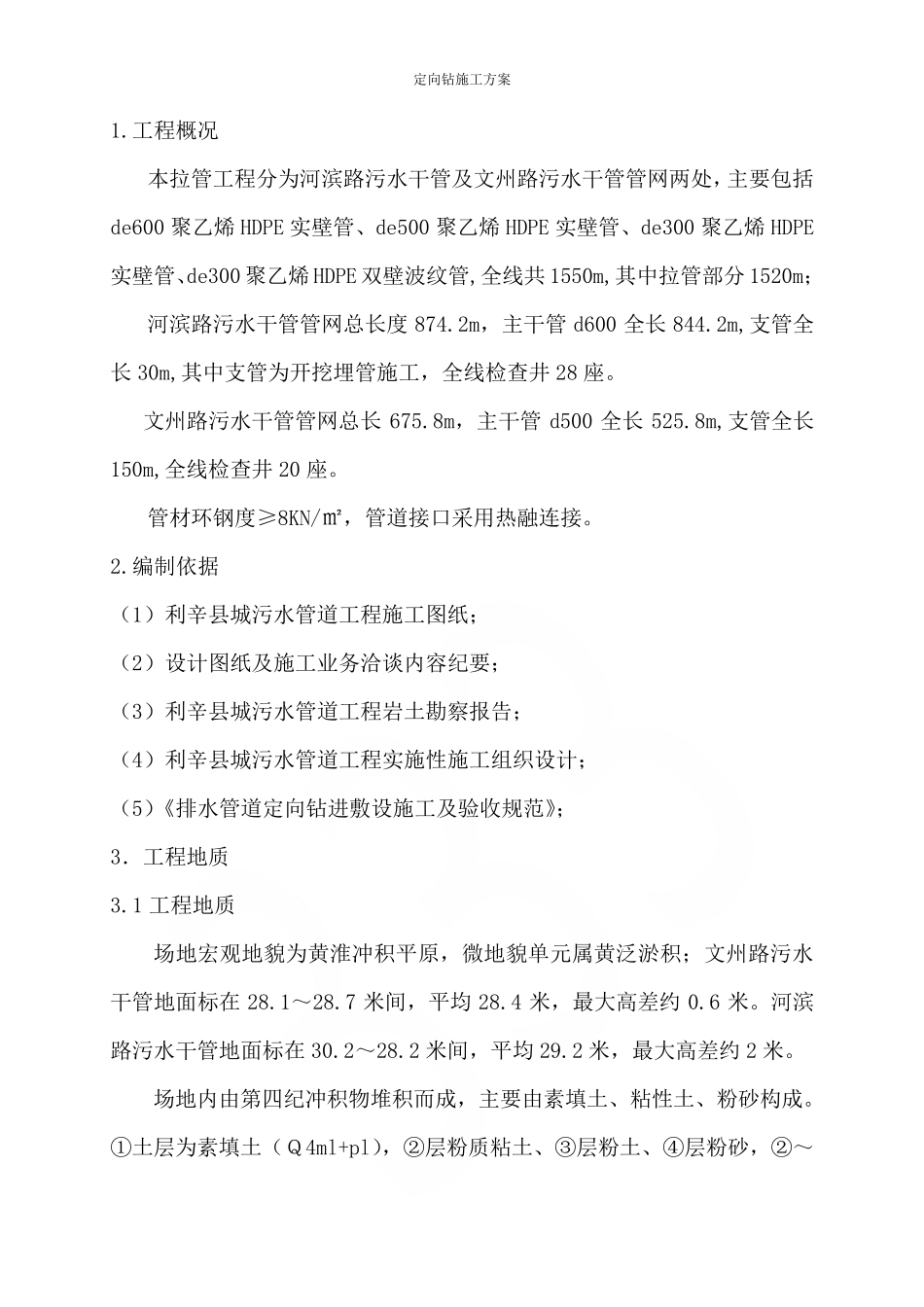

定向钻施工方案 1.工程概况 本拉管工程分为河滨路污水干管及文州路污水干管管网两处，主要包括de600 聚乙烯HDPE 实壁管、de500 聚乙烯HDPE 实壁管、de300 聚乙烯HDPE实壁管、de300 聚乙烯HDPE 双壁波纹管,全线共1550m,其中拉管部分1520m； 河滨路污水干管管网总长度874.2m，主干管d600 全长844.2m,支管全长30m,其中支管为开挖埋管施工，全线检查井28 座。 文州路污水干管管网总长675.8m，主干管d500 全长525.8m,支管全长150m,全线检查井20 座。 管材环钢度≥8KN/㎡，管道接口采用热融连接。 2.编制依据 （1）利辛县城污水管道工程施工图纸； （2）设计图纸及施工业务洽谈内容纪要； （3）利辛县城污水管道工程岩土勘察报告； （4）利辛县城污水管道工程实施性施工组织设计； （5）《排水管道定向钻进敷设施工及验收规范》； 3．工程地质 3.1 工程地质 场地宏观地貌为黄淮冲积平原，微地貌单元属黄泛淤积；文州路污水干管地面标在28.1～28.7 米间，平均28.4 米，最大高差约0.6 米。河滨路污水干管地面标在30.2～28.2 米间，平均29.2 米，最大高差约2 米。 场地内由第四纪冲积物堆积而成，主要由素填土、粘性土、粉砂构成。①土层为素填土（Ｑ4ml+pl），②层粉质粘土、③层粉土、④层粉砂，②～定向钻施工方案 ④土层为第四纪上更新世地层（Ｑ3al+pl）。 ①素填土层：全场地分布。最薄处为0.40 米。最厚处为0.80 米。平均厚度为0.56 米。表层夹砖渣及石子，灰黄色，稍湿，软塑-可塑状态，高-中压缩性土。 ②粉质粘土层：全场地分布。最薄处为3.60 米，最厚处为7.20 米，平均厚度为5.90 米。灰黄色，湿，可塑状态，中压缩性土，含少量铁锰结核，夹砂礓。 ③粉土层：全场地分布。最薄处为1.00 米，最厚处为3.60 米，平均厚度为2.30 米。棕黄-褐黄色，湿，中密状态，中压缩性土，含少量铁锰结核，局部夹粉质粘土薄层。 ④粉砂层：全场地分布。最薄处为2.50 米，最厚处为4.50 米，平均厚度为3.24 米。褐黄色，湿，中密-密实状态，中-低压缩性土，夹粉土。 ①土层为新大部分为近期填土，土质强度不均匀，中高压缩性，力学强度低，工程性质差；②～③土层属中等压缩性土，土质强度高，工程性质好，土层厚度与土质强度较为均匀。 3.2 水文地质 根据资料，该场地五年内的最低与最高水位标高在22～26 米间。②、③层土体含水主要为潜水，以大气降水补给，以大气蒸发为主要排泄方式。④含水为属微承压...
