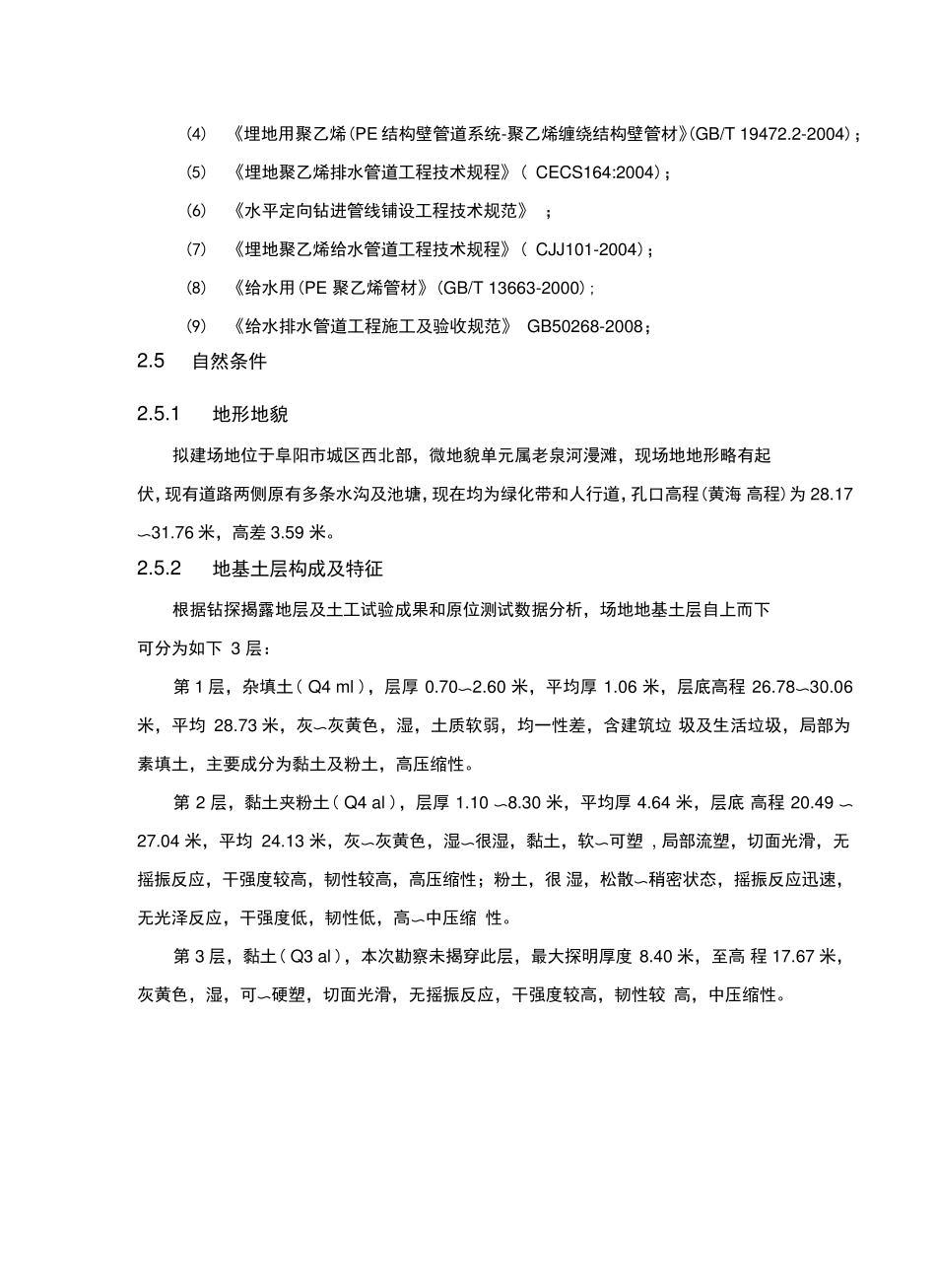

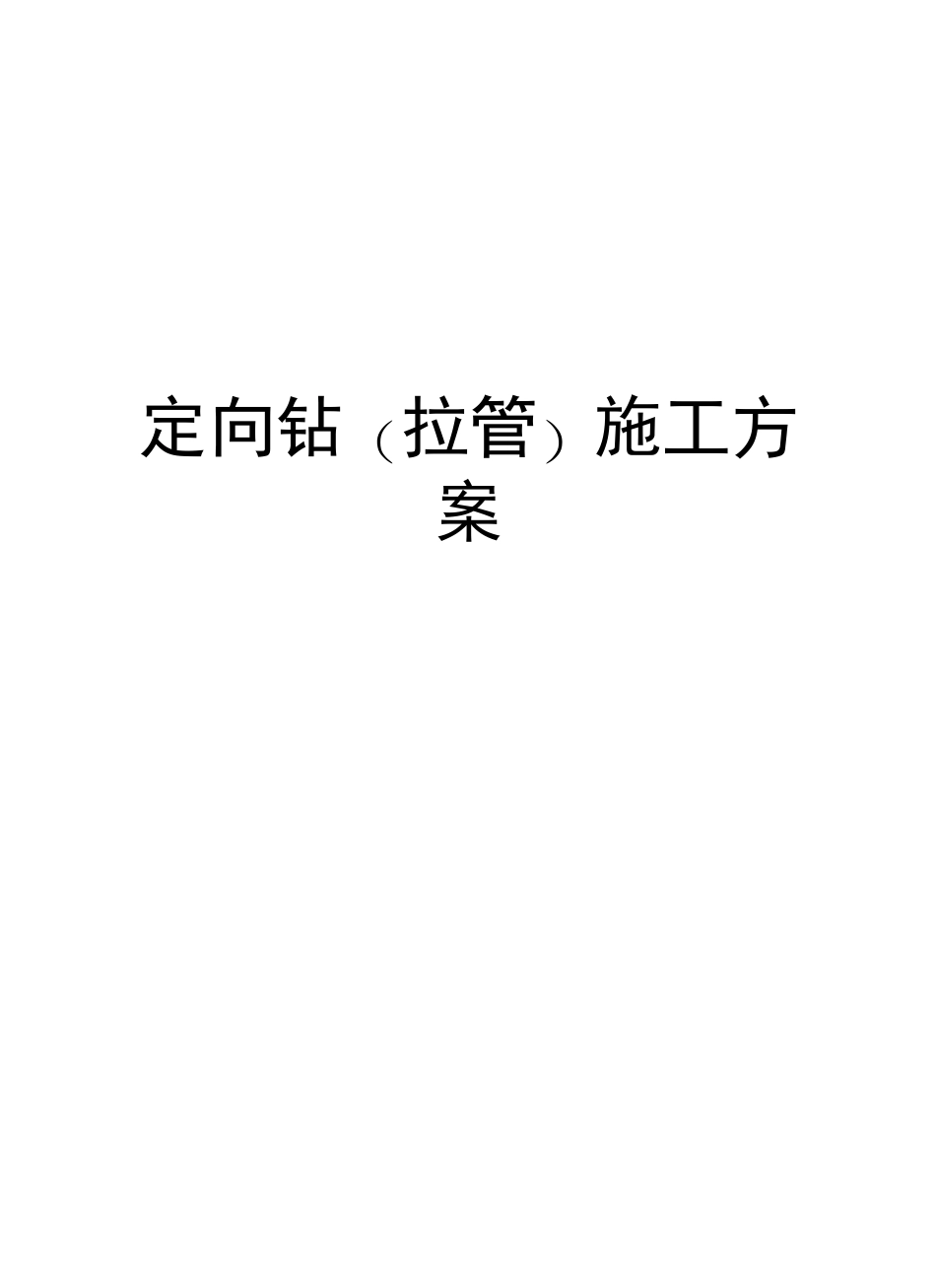

定向钻（拉管）施工方 案1 编制依据 1.1 编制依据 （1）阜阳市泉北污水处理厂一期工程配套管网 - 北京路污水管道工程图纸； （2）北京中路工程地质勘查报告； （3）北京中路施工技术调查报告； （4）设计交底及图纸会审答疑； （5）实施性施工组织设计； 1.2 编制原则 认真贯彻执行国家方针、政策、标准和设计文件，严格执行基本建设程序，实现 工程项目的全部功能；全面履行工程合同，满足建设单位要求，有效的集中施工力 量，按期完成；按照工序关系，合理安排施工顺序，统筹考虑。 2 工程概况 2.1 工程简介 阜阳市北京路污水管道施工，西起古泉路，东至太和路，分三段排水区域，分别 为：古泉路至界首路以西接入古泉路污水干管；界首路至老泉河接入界首路污水干 管；老泉河至太和路接入太和路污水干管。污水管为双侧布管，干管管径为 DN500 与 DN6O0 支管管径为DN400 管材采用PE 给水实壁管，施工方式采用水平定向钻施工， 其中 DN500I道长 3277.5m, DN600 管道长 1070m DN400 管道长 339m 2.2 设计概况 本工程全线污水管道采用定向钻施工，管材采用 PE 给水实壁管，PE100级公称压 力0.6Mpa；附属检查井均采用砖砌污水检查井，内外均抹灰，井盖及井座采用树脂复 合材料，踏步采用灰口铸铁踏步。 2.3 计划工期 本单位工程计划工期 95 天，具体开工日期以业主开工令为主。 2.4 主要技术标准及规范 （1） 《室外排水设计规范》（ GB50014-2006）； （2） 《给水排水管道工程施工及验收规范》（ GB50268-2008）； （3） 《给水排水工程管道结构设计规范》（ GB50332-2002）； (4) 《埋地用聚乙烯(PE 结构壁管道系统-聚乙烯缠绕结构壁管材》(GB/T 19472.2-2004)； (5) 《埋地聚乙烯排水管道工程技术规程》( CECS164:2004)； (6) 《水平定向钻进管线铺设工程技术规范》 ； (7) 《埋地聚乙烯给水管道工程技术规程》( CJJ101-2004)； (8) 《给水用(PE 聚乙烯管材》(GB/T 13663-2000); (9) 《给水排水管道工程施工及验收规范》 GB50268-2008； 2.5 自然条件 2.5.1 地形地貌 拟建场地位于阜阳市城区西北部，微地貌单元属老泉河漫滩，现场地地形略有起 伏，现有道路两侧原有多条水沟及池塘，现在均为绿化带和人行道，孔口高程(黄海 高程)为28.17〜31.76 米，高差3.59 米。 2.5.2 地基土层构成及特征 根据钻探揭露地层及土工试验成果和原位测试数据分析，场...
