封闭母线安装技术总结VIP免费

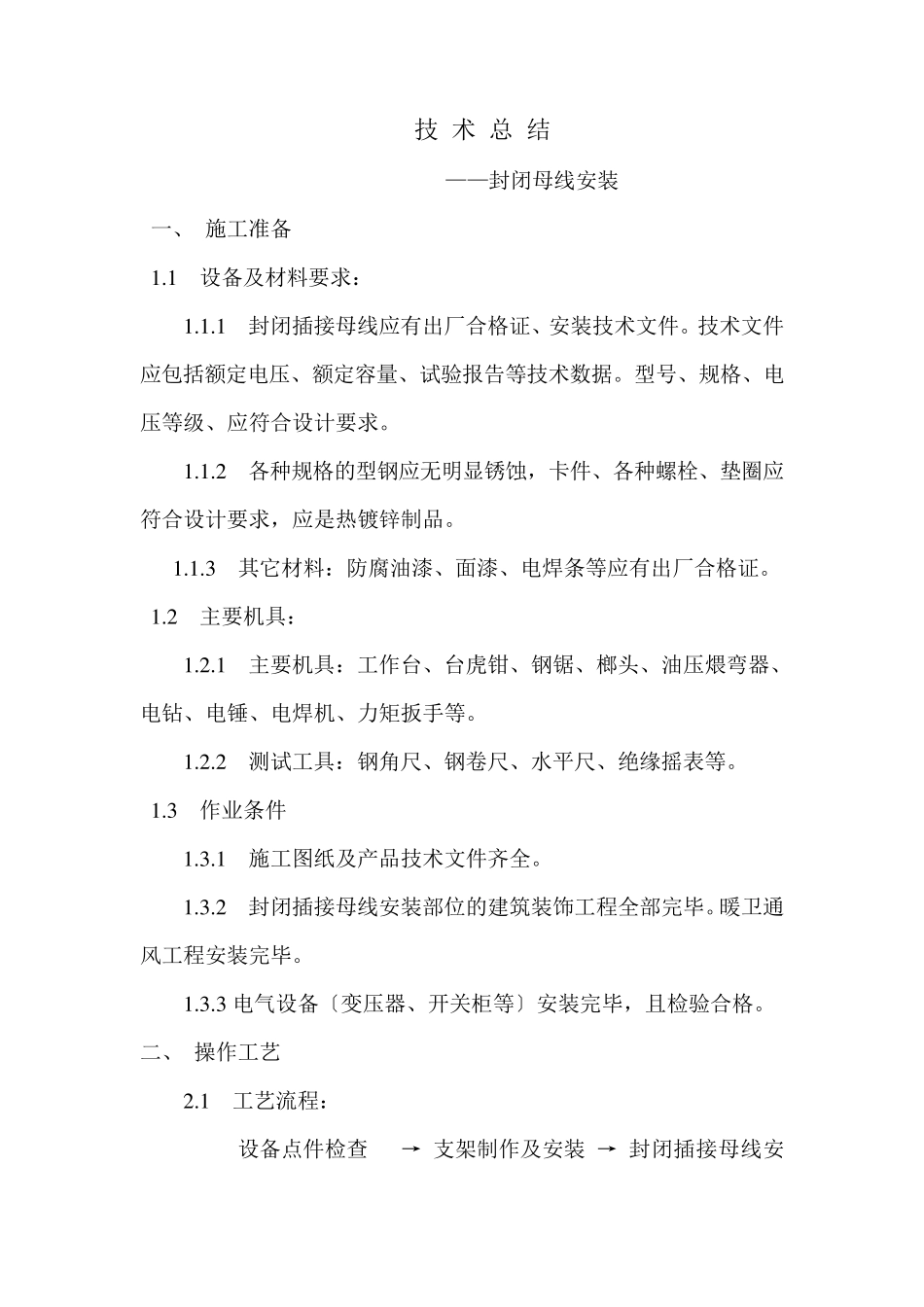

技 术 总 结 ——封闭母线安装 一、 施工准备 1.1 设备及材料要求： 1.1.1 封闭插接母线应有出厂合格证、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级、应符合设计要求。 1.1.2 各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。 1.1.3 其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。 1.2 主要机具： 1.2.1 主要机具：工作台、台虎钳、钢锯、榔头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。 1.2.2 测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。 1.3 作业条件 1.3.1 施工图纸及产品技术文件齐全。 1.3.2 封闭插接母线安装部位的建筑装饰工程全部完毕。暖卫通风工程安装完毕。 1.3.3 电气设备〔变压器、开关柜等〕安装完毕，且检验合格。 二、 操作工艺 2.1 工艺流程： 设备点件检查 → 支架制作及安装 → 封闭插接母线安装 → 试运行验收 2.2 设备点件检查： 2.2.1 设备开箱点件检查，应有安装单位、建立单位或供货单位共同进展，并做好记录。 2.2.2 根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。 2.2.3 检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合设计要求。 2.2.4 经过设计认可后再进展安装。 2.3 支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按以下要求制作和安装； 2.3.1 支架制作： 2.3.1.1 根据施工现场构造类型，支架应采用角钢或槽钢制作。 2.3.1.2 支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差5mm。 钢架的煨弯宜使用台钳用榔头打制，也可使用油压煨弯器用模具顶制。 2.3.1.3 支架上钻孔应用台钻或手电钻钻孔，不得用气焊割孔，孔径不得大于固定螺栓直径2mm。 2.3.1.4 螺杆套扣，应用套丝机或套丝板加工，不许断丝。 2.3.2 支架的安装： 2.3.2.1 封闭插接母线的拐弯处以及与箱〔盘〕连接处必须加支架。直段插接母线支架的距离不应大于2m。 2.3.2.2 埋注支架用水泥砂浆，灰砂比1∶3。425 号及其以上水泥，应注灰饱满、严实、不高出墙面，埋深不少于80mm。 2.3.2.3 膨胀螺栓固定支架不少于两条。一个吊架应用两根吊杆，固定结实，螺扣外露2～4 扣，膨胀螺栓应加平垫和弹簧垫，吊架应用双螺母夹紧。 2.3.2.4 支架及支架与埋件...
