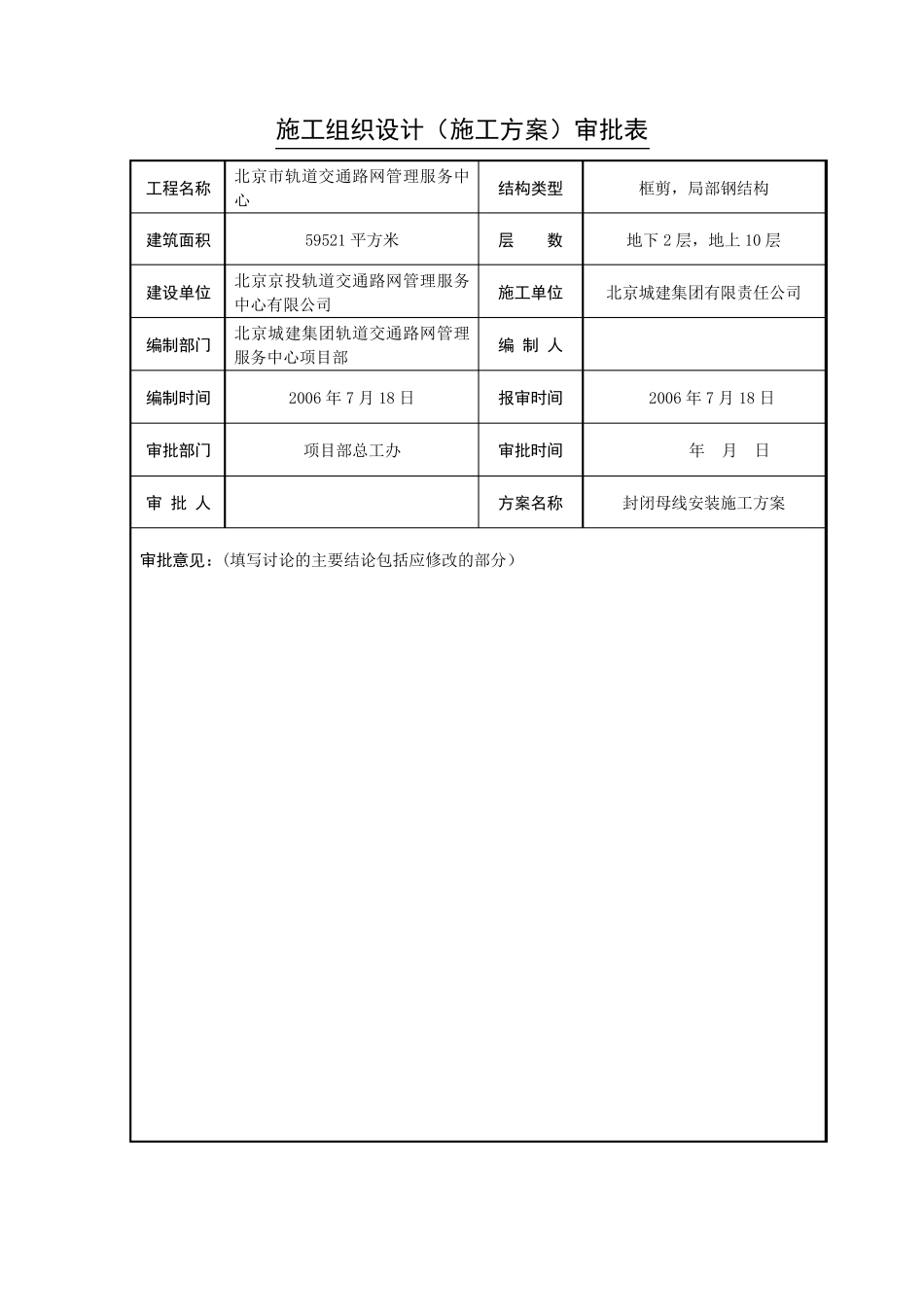

北 京 市 轨 道 交 通 路 网 管 理 服 务 中心 工 程 封闭母线安装施工方案 编 制: 审 核: 审 批： 北 京 城 建 集 团 有 限 责 任 公 司 1 轨 道 交 通 路 网 管 理 服 务 中 心 项 目 经 理 部 BEIJING URBAN CONSTRUCTION CO.,LTD 二 ○○六 年 七月 十 八 日施工组织设计（施工方案）审批表 工程名称 北京市轨道交通路网管理服务中心 结构类型 框剪，局部钢结构 建筑面积 59521 平方米 层 数 地下2 层，地上 10 层 建设单位 北京京投轨道交通路网管理服务中心有限公司 施工单位 北京城建集团有限责任公司 编制部门 北京城建集团轨道交通路网管理服务中心项目部 编 制 人 编制时间 2006 年7 月18 日 报审时间 2006 年7 月18 日 审批部门 项目部总工办 审批时间 年 月 日 审 批 人 方案名称 封闭母线安装施工方案 审批意见：(填写讨论的主要结论包括应修改的部分） 1 目录 1 工程概况 2 2 编制依据 2 3 施工准备和部署 2 4 施工工艺与方法 3 4。1 工艺流程： 3 4.2 质量标准 5 5 质量保证措施 6 6 安全消防措施 6 7 环保与文明施工 7 2 封闭母线安装施工方案 1 工程概况 本方案属北京市轨道交通路网管理服务中心一期工程电气小间和动力站封闭母线安装方案。动力站封闭母线为1000A 和800A 两路,由10KV 变电站动力配电柜引来.电气小间封闭母线为800A 两路，500A 一路,分别由10KV 变电站照明配电柜用电缆引至电气小间。五线制密集式封闭母线1000A，66 米;五线制密集式封闭母线800A,186米；五线制密集式封闭母线500A，16 米；五线制密集式封闭母线300A，86 米.“T”型封闭母线插接箱36 台，封闭母线终端箱44 台. 2 编制依据 2。1 北京市城建设计研究总院绘制的电气施工图. 2.2 电气装置安装施工及验收规范。 2。3《建筑电气通用图籍》（92DQ3）。 2.4《建筑电气安装分项工程施工工艺标准》. 3 施工准备和部署 3。1 施工准备 3。1.1 技术准备 （1）施工图纸及产品技术文件齐全. (2）封闭插接母线安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕. (3）土建预留的孔洞其位置，大小应符合设计和施工规范要求。 （4）电气设备（变压器、开关柜等）安装完毕，且检验合格。 3 3。1。2 施工准备 （1）参加施工人员须持有电工作业证书,进场前由电气专业技术人员进行...
