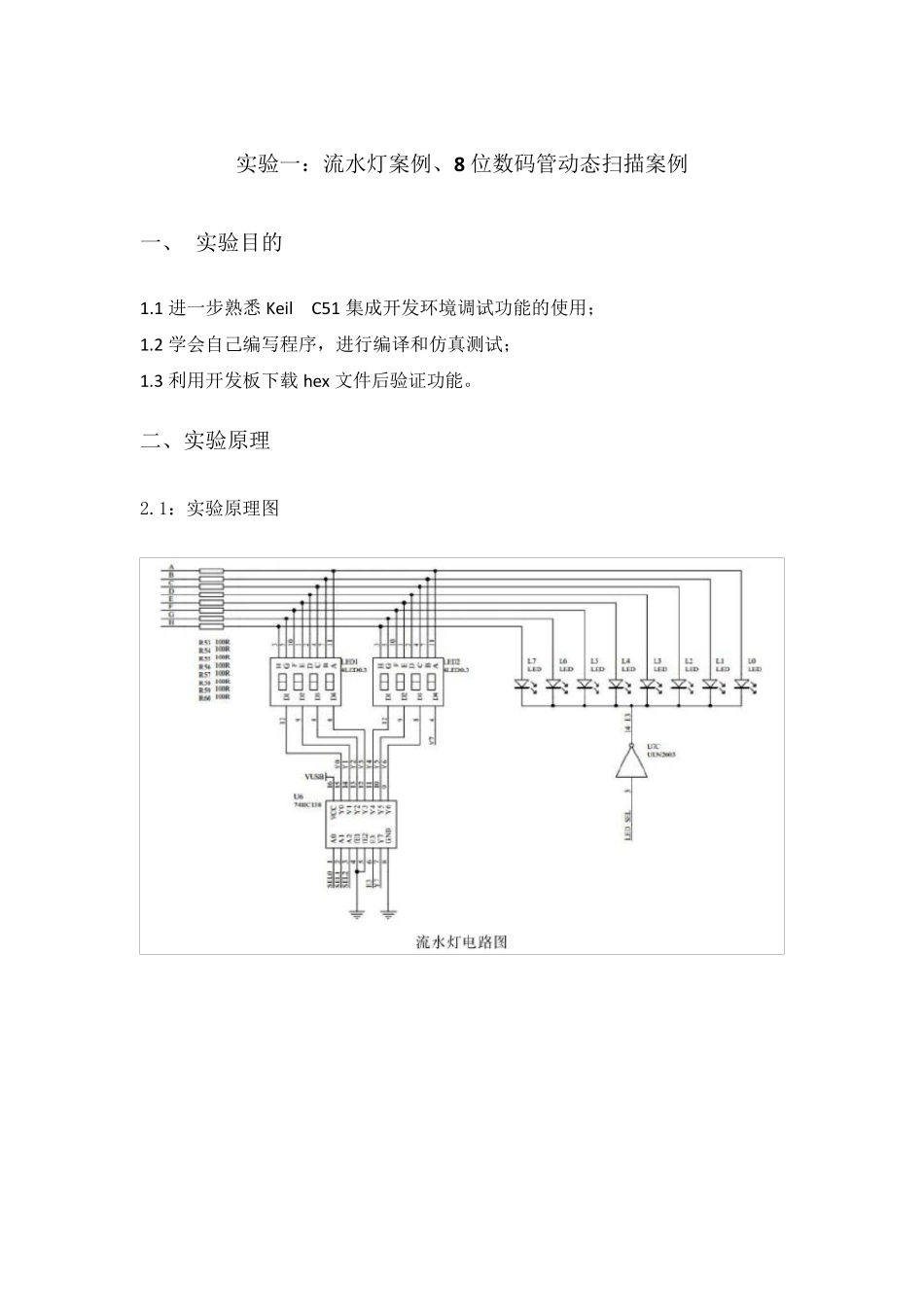

嵌入式系统实验报告 学 院： 计算机科学与工程 姓 名： 学 号：______________ 专 业： 指导老师： 完成日期： 实验一：流水灯案例、8 位数码管动态扫描案例 一、 实验目的�1.1 进一步熟悉Keil C51 集成开发环境调试功能的使用； 1.2 学会自己编写程序，进行编译和仿真测试； 1.3 利用开发板下载hex 文件后验证功能。 二、实验原理�2.1：实验原理图 2.2：工作原理 2.2.1：流水灯 电路中有LO,1,L2,L3,4,L5,L6,L7 共八个发光二极管，当引脚LED_ SEL 输入为1,对于A、B、C、D、E、F、G、H 引脚，只要输入为1,则点亮相连接的发光二极管。 A~H 引脚连接STM32F108VB 芯片的PE8~PE15，程序初始化时，对其进行初始设置。引脚LED_ SEL 为1 时，发光二极管才工作，否则右边的数码管工作。注意，LED SEL 连接于PB3，该引脚具有复用功能，在默认状态下，该引脚的I0 不可用，需对AFIO_ MAPR 寄存器进行设置，设置其为10 可用。 2.2.2：8 位数码管 数码管中的A~G、DP 段分别连接到电路图中的A~G、H 线上，当某段上有一-定的电压差值时，便会点亮该段。当E3 输入为1，也就是LED_ SEL 输入为0 时，根据SELO~SEL2 的值确定选中的数码管，即位选，再根据A~H 引脚的高低电平，点亮对应段，即段选。 三、实验结果 3.1：流水灯 对于给出的流水灯案例，下载HEX 文件后，在开发板上可观察到L0-L7 从左至右依次点亮，间隔300ms。当全部点亮八个发光二极管后，八个发光二极管同时熄灭，间隔300ms 后，发光二极管再次从左至右依次点亮。如此反复循坏。 3.2：8 位数码管 对于给出的8 位数码管动态扫描案例，下载后，在开发板上可观察到8 个数码管从左至右依次显示对应的数字，且每一个数码显示的数字在1-9 之间循环。 可以通过加快扫描频率，使得八位数码管在人眼看上去是同时显示。在后续的案例中可以看到该现象。 四、实验分析�4.1：流水灯 该题是后续做题的基础，通过对代码的分析，以及借助实验指导书对实验过程有了大致了解。 4.2：8 位数码管 在流水灯的基础上，首先只需要将LED_SEL=0 修改为LED_SEL=1，便可选中二极管，此时8 个二极管从左往右依次显示数字，且每一个数字在0-9 之间循环。应老师要求，将8 个二极管显示出1-18 1-07（班级学号），在main.c 中直接调用led.c 中的void SetLed(u8 w, u8 value) 函数，再加修改即可。 五、实验总结 通过本次实验，进一步熟悉Keil...
